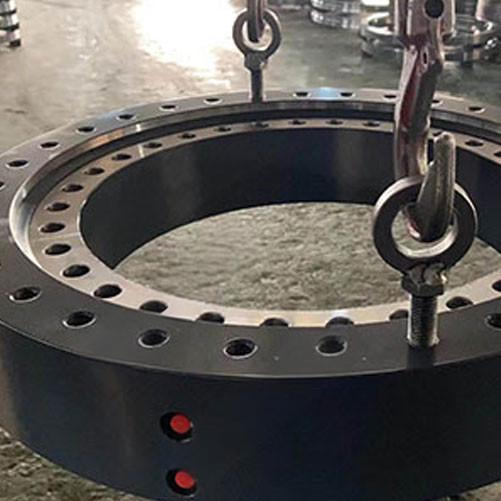

بلبرینگ چرخشی توپ دو ردیفه

Name: Double Row Ball Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

بلبرینگ چرخشی دو ردیفه توپی معمولاً شامل عناصر غلتشی با اندازه یکسان و عناصر غلتشی با اندازه متفاوت است. صفحه گردان بلبرینگ توپی سنگین از دو ردیف توپ تشکیل شده است که می‌تواند گشتاورهای محوری، شعاعی و واژگونی بسیار بالاتری را تحمل کند و به طور گسترده در تجهیزات سنگین مانند تجهیزات معدنی و جرثقیل‌های خزنده بزرگ استفاده می‌شود. به عنوان یکی از حرفه‌ای‌ها تولیدکنندگان بلبرینگ حلقه چرخشی بلبرینگ چرخشی دو ردیفه ZZ بر روی بسیاری از ماشین‌های مشتریان نصب شده و از طرف کاربران نهایی بازخورد خوبی دریافت کرده است، زیرا ما می‌توانیم به کاربران نهایی در به حداکثر رساندن عملکرد ماشین خود کمک کرده و خدمات پس از فروش و پشتیبانی فنی به موقع و مؤثر برای بلبرینگ چرخشی توپی ارائه دهیم.

تماس با ZZ 

ویژگی‌ها و مزایای بلبرینگ چرخشی دو ردیفه توپی

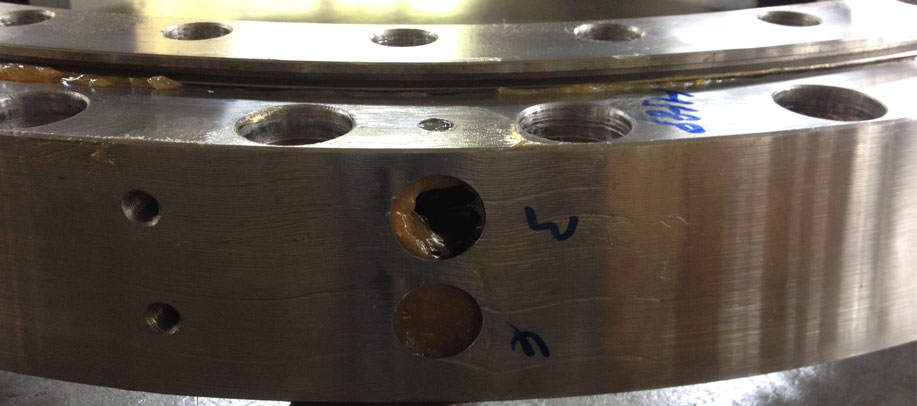

ویژگی‌ها و مزایای بلبرینگ چرخشی توپی دو ردیفه

ZZ توصیه می‌کند مشتریان با توجه به نیازهای خود برای ظرفیت باربری بلبرینگ، بلبرینگ چرخشی دو ردیفه را انتخاب کنند.

بلبرینگ چرخشی دو ردیفه توپی می‌تواند بارهای محوری بزرگتر، بارهای شعاعی مناسب و گشتاورهای واژگونی را تحمل کند. در مقایسه با بلبرینگ‌های چرخشی سه ردیفه، بلبرینگ چرخشی دو ردیفه می‌تواند هزینه‌های خرید را برای مشتریان کاهش دهد.

بلبرینگ چرخشی سه ردیفه غلتکی نیازهای اندازه کوچک و بار زیاد را برآورده می‌کند. با این حال، زمانی که خروج از مرکز بار محوری نسبتاً کم است، ظرفیت باربری بلبرینگ چرخشی سه ردیفه بالا و هزینه نسبتاً زیاد است. مهندسان شرکت ما توانایی طراحی محصول قوی دارند، لطفاً در صورت نیاز به بلبرینگ چرخشی دو ردیفه با ما تماس بگیرید.

کاربرد بلبرینگ چرخشی دو ردیفه توپی

بلبرینگ چرخشی دو ردیفه نوعی بلبرینگ چرخشی است که روی جرثقیل‌های کشتی استفاده می‌شود. به طور کلی ۴ قطعه بلبرینگ چرخشی روی کشتی‌ها وجود دارد تا عملیات بارگیری و تخلیه کشتی را به اشتراک بگذارند و عمر مفید آنها معمولاً ۶ تا ۱۰ سال مورد نیاز است. بنابراین، اطمینان از قابلیت اطمینان و دوام بلبرینگ‌های چرخشی بسیار مهم است.

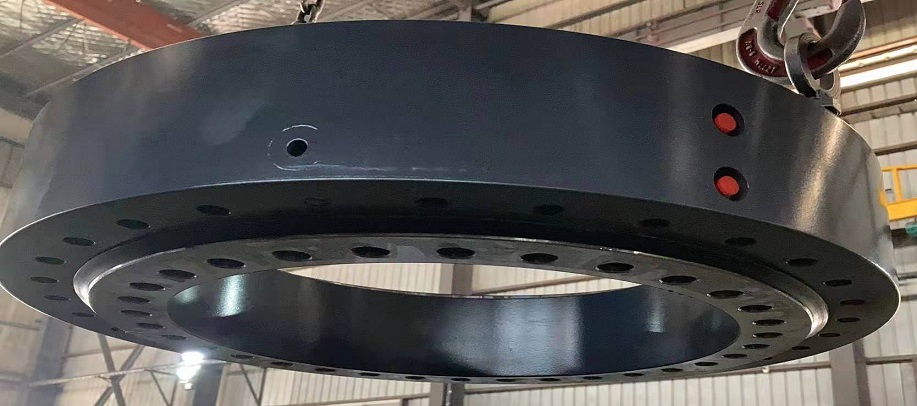

کاربرد بلبرینگ چرخشی توپی دو ردیفه

ویژگی بلبرینگ‌های چرخشی دریایی انعطاف‌پذیری بالا، سرعت چرخش نسبتاً بالا و بار معمولاً بین ۱۵ تا ۳۰ تن است، بنابراین بلبرینگ‌های توپی تماس چهار نقطه‌ای به طور گسترده استفاده می‌شوند. اما ویژگی‌های طراحی و مزایای بلبرینگ‌های توپی تک ردیفه و دو ردیفه چیست؟

اول از همه، ارتفاع بلبرینگ چرخشی توپی تک ردیفه

باید بالا باشد و توپ فولادی ۶۰-۷۰ میلی‌متر باشد تا اطمینان حاصل شود که ظرفیت باربری کافی است و عملکرد آب‌بندی بهتر است. در استفاده اولیه از بلبرینگ، کاربرد بسیار بالا بوده و بازخورد کاربران خوب است. ویژگی این است که ارتفاع بالا و توپ فولادی بزرگ شده است که سفتی و استحکام بلبرینگ را بهبود می‌بخشد و انتخاب بسیار خوبی است. بلبرینگ توپی دو ردیفه بر اساس ملاحظات انعطاف‌پذیری بلبرینگ چرخشی و ملاحظات ساختاری برای کاهش خستگی بیش از حد مسیر غلتش و توپ فولادی طراحی شده است و در نتیجه عمر و پایداری بلبرینگ چرخشی را بهبود می‌بخشد. ملاحظات طراحی کامل است، اما فرآیند اجرا دارای نقص است و گاهی اوقات نیروی مسیر غلتش دچار خروج از مرکز می‌شود. ترکیب بلبرینگ‌های چرخشی این دو ساختار، با توجه به اینکه نقاط شروع کمی متفاوت است، هر دو سابقه خوب و پایداری روی جرثقیل کشتی دارند. از بازخوردها، مزایا و معایب چندان آشکار نیست و هر دو ساختار هنوز انتخاب‌های خوبی هستند. البته قیمت بلبرینگ‌های چرخشی دو ردیفه به طور قابل توجهی بالاتر از بلبرینگ‌های چرخشی تک ردیفه است.

نیازمندی‌های نصب برای بلبرینگ‌های چرخشی دو ردیفه

اطمینان از تمیزی:

قبل از نصب، اطمینان حاصل کنید که سطوح نصب و قطعات هم‌جفت تمیز و عاری از زباله، خاک یا سایر آلاینده‌هایی هستند که می‌توانند بر عملکرد بلبرینگ تأثیر بگذارند.

تراز مناسب:

از تراز دقیق بلبرینگ چرخشی دو ردیفه با قطعات هم‌جفت اطمینان حاصل کنید. ناترازی می‌تواند منجر به افزایش تنش، سایش زودرس و کاهش عمر بلبرینگ شود.

مشخصات گشتاور:

از مشخصات گشتاور توصیه شده توسط سازنده برای سفت کردن پیچ‌های نصب پیروی کنید. سفت شدن بیش از حد می‌تواند باعث پیش‌بارگذاری بیش از حد شود، در حالی که سفت شدن ناکافی می‌تواند منجر به شل شدن و ناترازی شود.

روانکاری:

روان‌کننده مناسب را در حین نصب به سطوح بلبرینگ توپی دو ردیفه اعمال کنید. از توصیه‌های سازنده برای نوع و مقدار روان‌کننده استفاده شده پیروی کنید. روانکاری مناسب به کاهش اصطکاک، به حداقل رساندن سایش و دفع مؤثر گرما کمک می‌کند.

مشخصات بلبرینگ چرخشی دو ردیفه توپی

مدل

بلبرینگ گردان

ابعاد پیکربندی





No.	ابعاد نصب	ابعاد ساختاری			داده‌های دنده						وزن (کیلوگرم)		ماژول				مدل
		ابعاد ساختاری			داده‌های دنده						وزن (کیلوگرم)		ماژول
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	بلبرینگ چرخشی دو ردیفه چه تفاوتی با بلبرینگ چرخشی تک ردیفه دارد؟	Da	Z
1	ZZ-476.25	565	382	98	540	410	24	17	24	17	88	10	60	5	595	117	88
2	ZZ-576.20	670	470	92	640	508	18	17	18	17	83	9	60	5	695	136	110
3	ZZ-691.25	785	590	99	753	628	21	36	21	36	89	10	89	10	836	81	138
4	ZZ-968.22	1042	893	92	1015	922	30	17	30	17	83	9	76	8	1080	133	155
5	ZZ-1215.25	1330	1095	108	1290	1135	48	23	48	23	98	10	90	10	1378	136	345
6	ZZ-1248.40	1414	1085	144	1359	1139	44	28	44	28	135	9	115	12	1474	120	500
7	ZZ-1578.40	1744	1433	156	1671	1485	60	28	60	28	140	16	140	16	1805	109	910

No.	ابعاد نصب	ابعاد ساختاری			داده‌های دنده						وزن (کیلوگرم)		ماژول				سوالات متداول بلبرینگ چرخشی دو ردیفه
		ابعاد ساختاری			داده‌های دنده						وزن (کیلوگرم)		ماژول
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	بلبرینگ چرخشی دو ردیفه چه تفاوتی با بلبرینگ چرخشی تک ردیفه دارد؟	da	Z
1	ZZ-755.25	875	628	104	823	675	40	26	40	26	95	9	81	10	582	59	200
2	ZZ-888.22	982	792	97	944	826	36	22	36	22	87	10	80	8	754	95	170
3	ZZ-1088.20	1172	1010	97	1134	1040	36	17	36	17	88	9	80	10	962	97	175
4	ZZ-1100.25	1196	1010	110	1160	1040	36	31	36	31	96	14	90	10	963.5	98	240
5	ZZ-1222.25	1345	1115	108	1290	1150	40	21	40	21	98	10	88	10	1061.6	108	360
6	ZZ-1350.30	1470	1230	108	1425	1270	48	34	48	34	98	10	90	12	1179	100	365

یک بلبرینگ چرخشی توپی از نظر ساختار و ظرفیت باربری با بلبرینگ چرخشی تک ردیفه متفاوت است. در اینجا تفاوت‌های کلیدی بین این دو آورده شده است:

Q ساختار: یک بلبرینگ چرخشی تک ردیفه از یک ردیف عناصر غلتشی (معمولاً توپ‌ها یا غلتک‌ها) تشکیل شده است که بین دو حلقه قرار گرفته‌اند. در مقابل، یک بلبرینگ چرخشی دو ردیفه دارای دو ردیف عناصر غلتشی است که هر ردیف بین دو حلقه قرار گرفته است. این آرایش ظرفیت باربری افزایش یافته و پایداری بهبود یافته را فراهم می‌کند.

ظرفیت بار: به دلیل وجود دو ردیف عناصر غلتشی، یک صفحه گردان بلبرینگ دو ردیفه می‌تواند بارهای محوری، شعاعی و گشتاوری را به طور قابل توجهی بالاتر از بلبرینگ چرخشی تک ردیفه تحمل کند. ردیف اضافی عناصر غلتشی بار را به طور یکنواخت‌تر توزیع می‌کند و در نتیجه قابلیت‌های باربری افزایش یافته را به همراه دارد.

سفتی و پایداری: پیکربندی دو ردیفه سفتی و پایداری بلبرینگ چرخشی را بهبود می‌بخشد. این پیکربندی مقاومت بیشتری در برابر تغییر شکل و انحراف تحت بارهای سنگین ارائه می‌دهد.

آیا می‌توان بلبرینگ‌های چرخشی دو ردیفه را برای کاربردهای خاص سفارشی کرد؟

بله، بلبرینگ چرخشی دو ردیفه توپی می‌تواند برای برآورده کردن نیازهای خاص کاربرد سفارشی شود. سفارشی‌سازی امکان تطبیق طراحی، اندازه، ظرفیت بار، گزینه‌های آب‌بندی، روانکاری و سایر ویژگی‌های بلبرینگ را برای مطابقت با نیازهای منحصر به فرد صنایع و کاربردهای مختلف فراهم می‌کند.
Q Can double row slewing bearings be customized for specific applications?

Yes, double row ball slewing bearing can be customized to meet specific application requirements. Customization allows for the adaptation of the bearing's design, size, load capacity, sealing options, lubrication, and other features to suit the unique needs of different industries and applications.
Q چگونه اندازه مناسب یک بلبرینگ چرخشی دو ردیفه را برای کاربرد خود تعیین کنم؟

الزامات بار: حداکثر بارهای محوری، شعاعی و لنگر (ممان) را که بلبرینگ چرخشی در کاربرد شما باید تحمل کند، تعیین کنید. این شامل بارهای استاتیکی و دینامیکی می‌شود. محاسبه دقیق بارها برای اطمینان از توانایی بلبرینگ در تحمل نیروهای پیش‌بینی شده حیاتی است.

شرایط عملیاتی: شرایط عملیاتی مانند سرعت، دما و عوامل محیطی را در نظر بگیرید. سرعت‌های بالاتر یا دماهای شدید ممکن است نیاز به ملاحظات ویژه در انتخاب بلبرینگ داشته باشند.

فضای نصب: فضای موجود برای نصب بلبرینگ چرخشی را ارزیابی کنید. قطر بیرونی، قطر داخلی و ابعاد کلی بلبرینگ را در نظر بگیرید تا مطمئن شوید در منطقه تعیین شده جای می‌گیرد.

هندسه بلبرینگ: صفحه گردان بلبرینگ توپی سنگین در هندسه‌ها و طرح‌های مختلفی موجود است. گزینه‌های هندسی خاص موجود را ارزیابی کنید و یکی را انتخاب کنید که بهترین تطابق را با نیازهای کاربردی شما دارد.
Q روش‌های نگهداری توصیه‌شده برای بلبرینگ‌های چرخشی دو ردیفه چیست؟

بازرسی‌های منظم: بازرسی‌های بصری منظم از بلبرینگ چرخشی دو ردیفه انجام دهید تا نشانه‌های سایش، آسیب یا خوردگی را بررسی کنید. به دنبال نویز غیرعادی، لرزش یا تغییرات دما باشید که ممکن است نشان‌دهنده مشکلات بالقوه باشد.

نگهداری روانکاری: وضعیت روانکاری را نظارت کنید و در صورت نیاز روانکار را تجدید یا تعویض کنید. اطمینان حاصل کنید که فواصل و مقادیر روانکاری مطابق با توصیه‌های سازنده است.

یکپارچگی آب‌بندها: به طور منظم آب‌بندها و واشرها را بررسی کنید تا اطمینان حاصل شود که چرخش بلبرینگ توپی سالم است و محافظت مؤثر در برابر آلاینده‌ها فراهم می‌کند. هرگونه آب‌بند آسیب‌دیده یا فرسوده را فوراً تعویض کنید.

توزیع بار: به صورت دوره‌ای پیچ‌ها و اتصالات نصب را بازرسی کنید تا مطمئن شوید محکم و ایمن باقی می‌مانند. بارگذاری ناهموار یا اتصالات شل می‌تواند منجر به تمرکز تنش و خرابی زودرس شود.

ملاحظات محیطی: اگر بلبرینگ چرخشی توپی دو ردیفه در محیط‌های سخت یا شدید کار می‌کند، اقدامات احتیاطی اضافی انجام دهید. به عنوان مثال، در محیط‌های خورنده، استفاده از پوشش‌ها یا مواد مقاوم در برابر خوردگی را در نظر بگیرید و اقدامات آب‌بندی مناسب را اجرا کنید.
