کنترل دقیق کیفیت حلقه‌های چرخشی ZZ

کیفیت ZZ دارای دو گواهی و تأیید کیفیت است: یکی ISO9001:2008 و دیگری سیستم کنترل کیفیت داخلی ما.

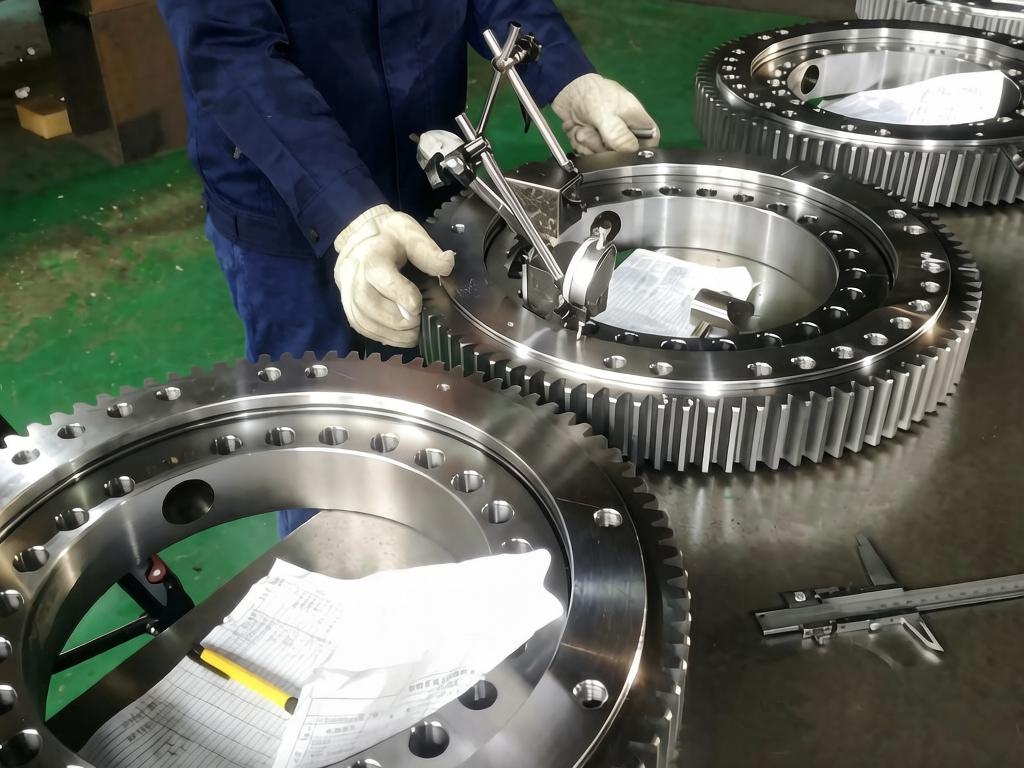

بازرسی فولاد آهنگری حلقه چرخشی

ZZ بهترین تولیدکننده فولاد آهنگری - Masteel در چین را انتخاب می‌کند. بازرسی‌ها در هر مرحله از تولید انجام می‌شود.

بیشتر مشتریان 50Mn، 42CrMo، S48C را انتخاب می‌کنند.

مواد	C	Si	Mn	S	P	Cr	Ni	Cu
50Mn	0.48-0.56	0.17-0.37	0.70-1.00	≤0.035	≤0.035	≤0.25	≤0.30	≤0.25
مواد	C	Si	Mn	S	P	Cr	Ni	Mo
42CrMo	0.38-0.45	0.17-0.37	0.50-0.80	≤0.035	≤0.035	0.90-1.20	≤0.30	0.15-0.25

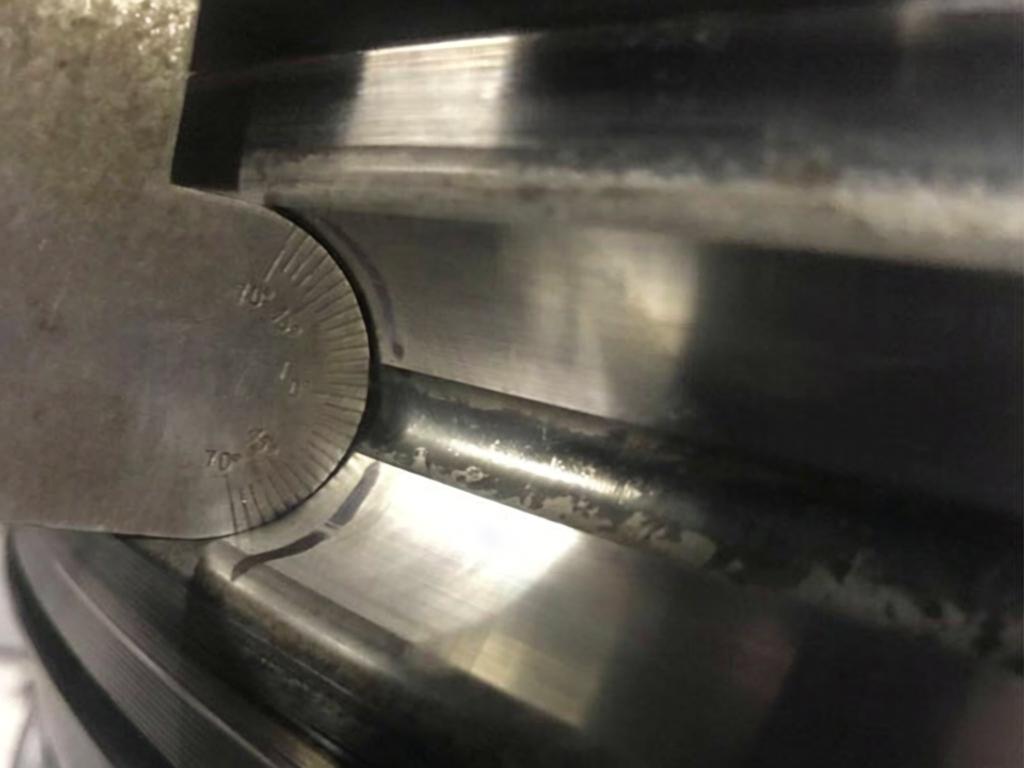

بازرسی فرآیند بلبرینگ چرخشی

توپ‌های فولادی و غلتک‌ها: توپ‌ها و غلتک‌ها برای حلقه چرخشی مهم هستند و تأثیر زیادی بر عمر محصول دارند. کیفیت توپ‌ها و غلتک‌های ZZ برای چندین دهه اثبات شده است.

آب‌بند: آب‌بندی که انتخاب می‌کنیم ضد خوردگی و مقاوم در برابر کشش است.

روغن گریس: ما فقط از برند معروف Exxon Mobil Grease استفاده می‌کنیم.

عملیات سخت‌کاری: کوئنچ و تمپر برای هر قطعه با HB207-269 انجام می‌شود. ما سخت‌کاری دنده را طبق نیاز مشتری با HRC52±4 و سخت‌کاری مسیر غلتش را با HRC55-61 انجام می‌دهیم.

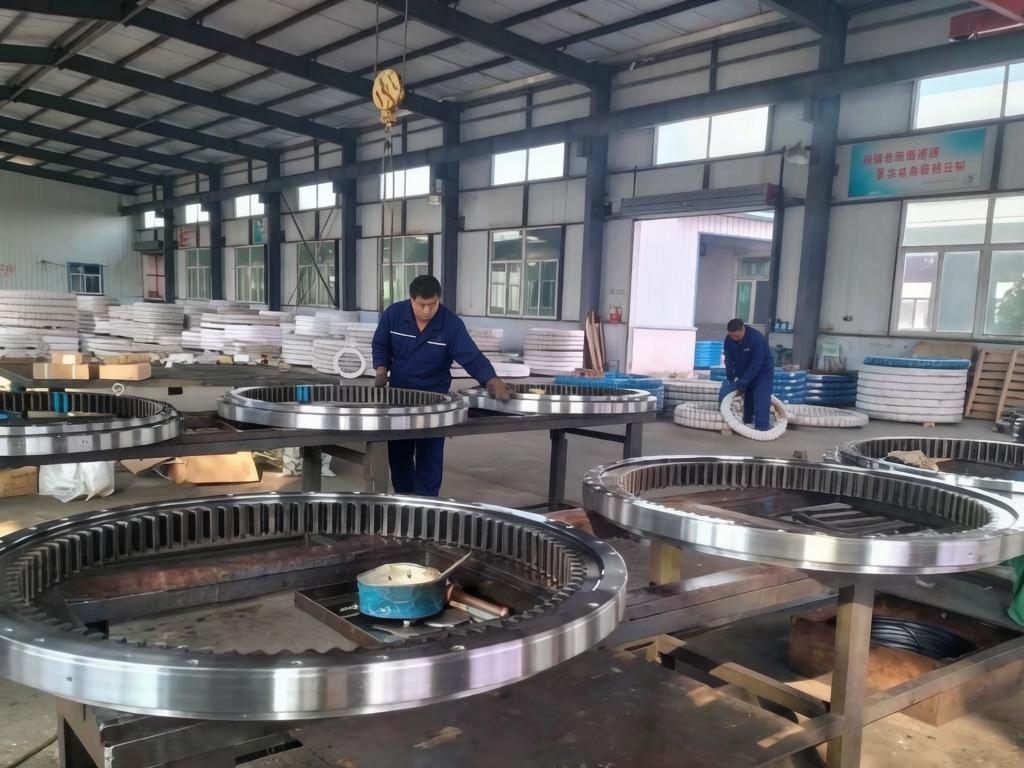

بازرسی مونتاژ حلقه چرخشی

بازرسی مونتاژ محصول آخرین و مهم‌ترین مرحله قبل از خروج محصول از کارخانه است. باید اطمینان حاصل شود که بلبرینگ چرخشی قبل از خروج از کارخانه واجد شرایط است. به همین دلیل، شرکت ما 5 بازرس را در مرحله آخر تعیین کرده است. محتوای اصلی بازرسی شامل ابعاد، سختی ماتریس مواد، سختی کوئنچ دنده، سختی کوئنچ مسیر غلتش، فاصله شعاعی و محوری، انحراف صفحه، حداکثر نقطه انحراف دنده، مقدار توپ‌های بارگذاری شده، عدم وجود ترک و خراش روی سطح محصول و غیره است.

عمق لایه سخت شده مؤثر

1. برای اطمینان از اینکه عمق لایه سخت شده مؤثر کوئنچ مسیر غلتش به جدول زیر می‌رسد، ما به طور منظم مسیر غلتش بلبرینگ چرخشی را برش می‌دهیم تا عمق واقعی لایه سخت شده مؤثر را بازرسی کنیم و همچنین محصول را طبق نیاز مشتری برش داده و برای بازرسی به آزمایشگاه شخص ثالث ارسال می‌کنیم.

اندازه بلبرینگ	≤30 میلی‌متر	>30-40 میلی‌متر	>40-50 میلی‌متر	>50 میلی‌متر
عمق سخت‌کاری	≥3.0 میلی‌متر	≥3.5 میلی‌متر	≥4.0 میلی‌متر	≥5.0 میلی‌متر

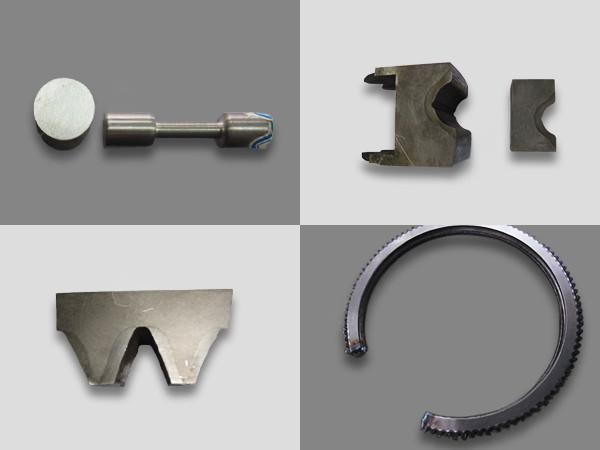

2. ما همچنین بلبرینگ چرخشی را برش می‌دهیم تا عمق مؤثر سخت شده دنده را بررسی کرده و به جدول زیر برسد و مواد خام را برای بررسی خواص مکانیکی از جمله مقاومت کششی، مقاومت تسلیم و ازدیاد طول برش می‌دهیم.

مدول دنده	≤6	＞6-12	＞12-18	＞18-25
عمق سطح دنده	≥1.2 میلی‌متر	≥2.2m	≥3.2 میلی‌متر	≥4.0 میلی‌متر
عمق ریشه دنده	≥0.6 میلی‌متر	≥1.2 میلی‌متر	≥1.5 میلی‌متر	≥2.0 میلی‌متر
