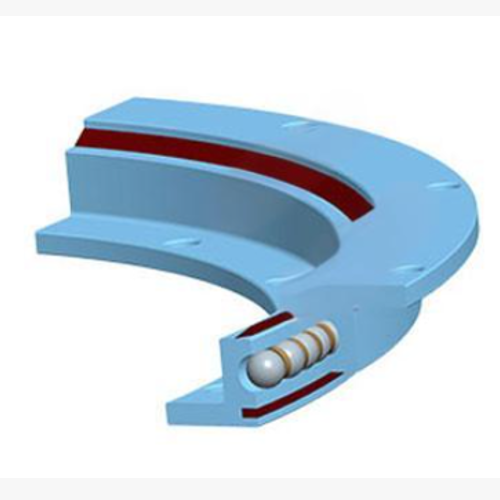

Cuscinetto Orientabile a Flangia e Cuscinetto Orientabile Leggero

Name: Flange Slewing Bearing & Light Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

Cuscinetto orientabile a flangia e cuscinetto orientabile leggero, Rispetto al cuscinetto orientabile di tipo normale, i cuscinetti orientabili con flangia hanno un peso inferiore ma la stessa flessibilità durante la rotazione, quindi quando le macchine hanno limiti di spazio e di peso, il cuscinetto orientabile con flangia è la scelta migliore. Quando si produce questo tipo di cuscinetto orientabile, il controllo qualità chiave è la planarità della superficie, gli ingegneri ZZ hanno una ricca esperienza in questo problema, riceviamo continuamente ordini da clienti in Germania, Spagna, Svezia, Francia, il che aiuta a dimostrare la stabilità della qualità.

Contatta ZZ 

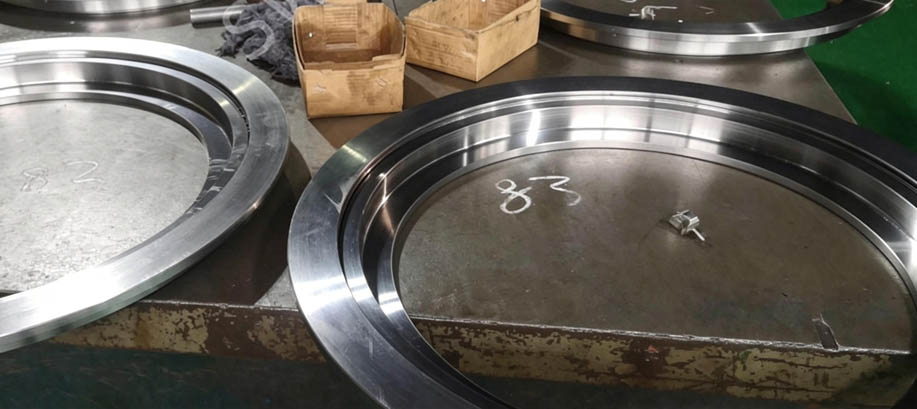

Caratteristiche e vantaggi del cuscinetto orientabile a flangia e del cuscinetto orientabile leggero

Grazie alla deformazione complessiva molto ridotta dei cuscinetti orientabili a flangia che produciamo e alla stabilità della qualità del prodotto, riceviamo spesso ordini ripetuti da vecchi clienti europei.

Possiamo produrre cuscinetti orientabili a flangia che soddisfano i clienti europei perché disponiamo di una tecnologia di lavorazione della flangia matura. In generale, il trattamento di tempra della pista di rotolamento del nostro prodotto è la tempra a media frequenza e l'elevata sollecitazione interna generata dalla fusione per differenza di temperatura non può eliminare le tensioni interne a causa delle grandi dimensioni della flangia ma della piccola area della sezione trasversale, con conseguente deformazione eccessiva.

Per risolvere questo problema di deformazione, abbiamo regolato il processo produttivo - regolato lo stop di tornitura dopo la tempra, in modo da ridurre la quantità di deformazione. La nostra azienda regola costantemente il processo in base ai diversi prodotti per soddisfare le variazioni del prodotto sul mercato.

Cuscinetto di rotazione

Specifiche del cuscinetto orientabile a flangia e del cuscinetto orientabile leggero

Cuscinetto orientabile a flangia Cuscinetto orientabile leggero







No.	Modello	Dimensione di configurazione			Dimensione di montaggio				Dimensione strutturale		Dati ingranaggio			Peso kg
		Dimensione di configurazione			Dimensione di montaggio				Dimensione strutturale		Dati ingranaggio
		D	da	H	D1	D2	n1	n2	H1	h	B	Modulo	Z
1	ZZ-414N.20	518	326.5	56	490	375	8	12	46	10	46	5	67	28
2	ZZ-544N.20	648	445.2	56	620	505	10	16	46	10	46	6	76	39
3	ZZ-644N.20	748	547.2	56	720	605	12	18	46	10	46	6	93	46
4	ZZ-744N.20	848	649.2	56	820	705	12	20	46	10	46	6	110	52
5	ZZ-844N.20	948	737.6	56	920	805	14	20	46	10	46	8	94	62
6	ZZ-944N.20	1048	841.6	56	1020	905	16	22	46	10	46	8	107	65
7	ZZ-1094N.20	1198	985.6	56	1170	1055	16	24	46	10	46	8	125	80

No.	Modello	Dimensione di configurazione			Dimensione di montaggio				Dimensione strutturale		Dati ingranaggio			Peso kg
		Dimensione di configurazione			Dimensione di montaggio				Dimensione strutturale		Dati ingranaggio
		D	d	H	D1	D2	n1	n2	H1	h	B	Modulo	Z
1	ZZ-414W.20	504	304	56	455	332	10	12	46	10	46	5	99	30
2	ZZ-544W.20	640.8	434	56	585	462	14	14	46	10	46	6	105	41
3	ZZ-644W.20	742.8	534	56	685	562	16	16	46	10	46	6	122	48
4	ZZ-744W.20	838.8	634	56	785	662	18	16	46	10	46	6	138	54
5	ZZ-844W.20	950.4	734	56	885	762	18	18	46	10	46	8	117	66
6	ZZ-944W.20	1046.4	834	56	985	862	20	18	46	10	46	8	129	71
7	ZZ-1094W.20	1198.4	984	56	1135	1012	22	20	46	10	46	8	148	83

No.	Modello	Dimensione di configurazione			Dimensione di montaggio				Dimensione strutturale		Peso kg
		Dimensione di configurazione			Dimensione di montaggio				Dimensione strutturale
		D	d	H	D1	D2	n1	n2	H1	H2
1	ZZ-414.20	518	304	56	490	332	8	12	46	46	24
2	ZZ-544.20	648	434	56	620	462	10	14	46	46	31
3	ZZ-644.20	748	534	56	720	562	12	16	46	46	37
4	ZZ-744.20	848	634	56	820	662	12	16	46	46	42
5	ZZ-844.20	948	734	56	920	762	14	18	46	46	48
6	ZZ-944.20	1048	834	56	1020	862	16	20	46	46	54
7	ZZ-1094.20	1198	984	56	1170	1012	16	20	46	46	62
