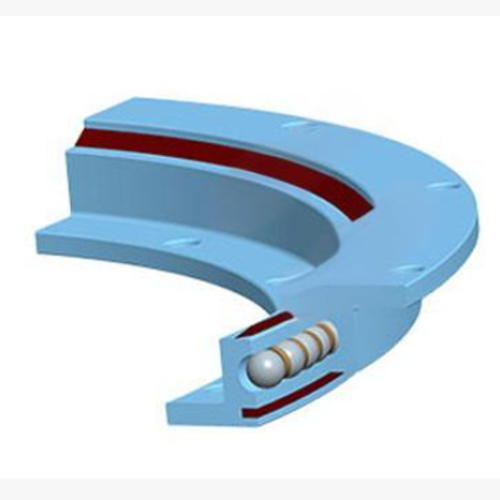

Rolamento de Giro com Flange e Rolamento de Giro Leve

Name: Flange Slewing Bearing & Light Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

Rolamento de Giro com Flange e Rolamento de Giro Leve, comparado com o rolamento de giro tipo normal, os rolamentos de giro com flange têm menos peso, mas a mesma flexibilidade ao girar. Portanto, quando as máquinas têm limitações de espaço e peso, o rolamento de giro com flange é a melhor escolha. Ao produzir esse tipo de rolamento de giro, o controle de qualidade chave é o desvio da superfície. O engenheiro da ZZ tem vasta experiência nesse problema. Temos recebido pedidos de clientes da Alemanha, Espanha, Suécia e França, o que ajuda a comprovar a estabilidade da qualidade.

Contate a ZZ 

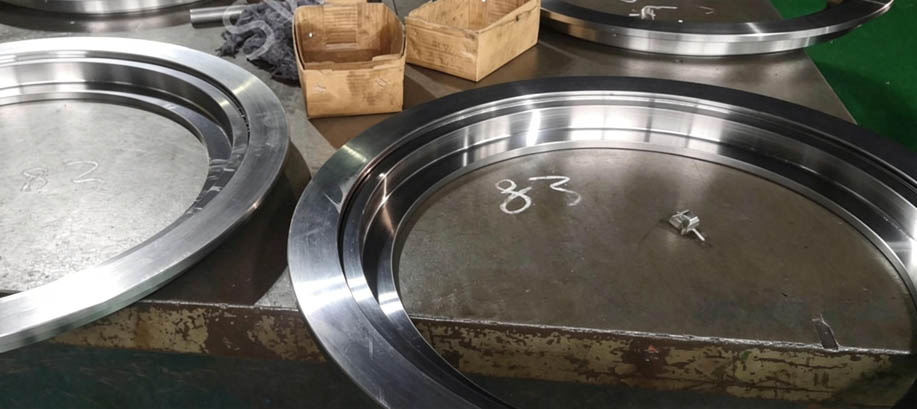

Características e Benefícios do Rolamento de Giro com Flange e do Rolamento de Giro Leve

Devido à deformação geral muito pequena dos rolamentos de giro com flange que produzimos e à estabilidade da qualidade do produto, recebemos frequentemente pedidos repetidos de clientes europeus antigos.

Podemos produzir rolamentos de giro com flange que satisfazem os clientes europeus porque temos tecnologia madura de processamento de flange. De modo geral, o tratamento de endurecimento da pista do nosso produto é o têmpera por média frequência, e a grande tensão interna gerada pela fusão por diferença de temperatura não pode eliminar a tensão interna devido ao grande tamanho do flange, mas à pequena área de seção transversal, resultando em deformação excessiva.

Para resolver esse problema de deformação, ajustamos o processo de produção - ajustamos a parada de torneamento após o têmpera, de modo que a quantidade de deformação seja reduzida. Nossa empresa está constantemente ajustando o processo de acordo com diferentes produtos para atender às mudanças dos produtos no mercado.

Rolamento de Giro

Especificações do Rolamento de Giro com Flange e do Rolamento de Giro Leve







No.	Modelo	Dimensão de Configuração			Dimensão de Montagem				Dimensão Estrutural		Dados da Engrenagem			Peso (kg)
		Dimensão de Configuração			Dimensão de Montagem				Dimensão Estrutural		Dados da Engrenagem
		D	da	H	D1	D2	n1	n2	H1	h	B	Módulo	Z
1	ZZ-414N.20	518	326.5	56	490	375	8	12	46	10	46	5	67	28
2	ZZ-544N.20	648	445.2	56	620	505	10	16	46	10	46	6	76	39
3	ZZ-644N.20	748	547.2	56	720	605	12	18	46	10	46	6	93	46
4	ZZ-744N.20	848	649.2	56	820	705	12	20	46	10	46	6	110	52
5	ZZ-844N.20	948	737.6	56	920	805	14	20	46	10	46	8	94	62
6	ZZ-944N.20	1048	841.6	56	1020	905	16	22	46	10	46	8	107	65
7	ZZ-1094N.20	1198	985.6	56	1170	1055	16	24	46	10	46	8	125	80

No.	Modelo	Dimensão de Configuração			Dimensão de Montagem				Dimensão Estrutural		Dados da Engrenagem			Peso (kg)
		Dimensão de Configuração			Dimensão de Montagem				Dimensão Estrutural		Dados da Engrenagem
		D	d	H	D1	D2	n1	n2	H1	h	B	Módulo	Z
1	ZZ-414W.20	504	304	56	455	332	10	12	46	10	46	5	99	30
2	ZZ-544W.20	640.8	434	56	585	462	14	14	46	10	46	6	105	41
3	ZZ-644W.20	742.8	534	56	685	562	16	16	46	10	46	6	122	48
4	ZZ-744W.20	838.8	634	56	785	662	18	16	46	10	46	6	138	54
5	ZZ-844W.20	950.4	734	56	885	762	18	18	46	10	46	8	117	66
6	ZZ-944W.20	1046.4	834	56	985	862	20	18	46	10	46	8	129	71
7	ZZ-1094W.20	1198.4	984	56	1135	1012	22	20	46	10	46	8	148	83

No.	Modelo	Dimensão de Configuração			Dimensão de Montagem				Dimensão Estrutural		Peso (kg)
		Dimensão de Configuração			Dimensão de Montagem				Dimensão Estrutural
		D	d	H	D1	D2	n1	n2	H1	H2
1	ZZ-414.20	518	304	56	490	332	8	12	46	46	24
2	ZZ-544.20	648	434	56	620	462	10	14	46	46	31
3	ZZ-644.20	748	534	56	720	562	12	16	46	46	37
4	ZZ-744.20	848	634	56	820	662	12	16	46	46	42
5	ZZ-844.20	948	734	56	920	762	14	18	46	46	48
6	ZZ-944.20	1048	834	56	1020	862	16	20	46	46	54
7	ZZ-1094.20	1198	984	56	1170	1012	16	20	46	46	62
