Controle Rigoroso da Qualidade dos Anéis de Rolamento ZZ

A qualidade ZZ possui duas certificações reconhecidas: ISO9001:2008 e nosso sistema interno de controle de qualidade.

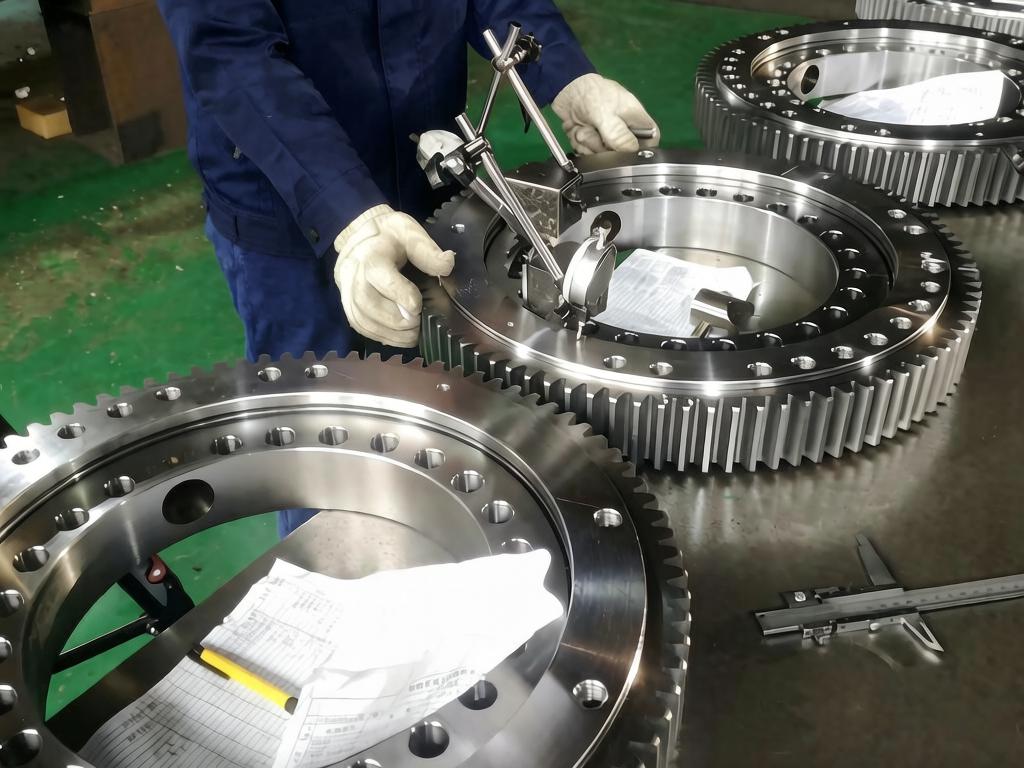

Inspeção do Aço para Forjamento dos Anéis de Rolamento ZZ

Inspeção do Aço para Forjamento de Anéis de Rolamento

A ZZ seleciona o melhor fabricante de aço para forjamento - Masteel na China. As inspeções são realizadas em cada etapa da fabricação.

A maioria dos clientes seleciona 50Mn, 42CrMo, S48C,

Material	C	Si	Mn	S	P	Cr	Ni	Cu
50Mn	0.48-0.56	0.17-0.37	0.70-1.00	≤0.035	≤0.035	≤0.25	≤0.30	≤0.25
Material	C	Si	Mn	S	P	Cr	Ni	Mo
42CrMo	0.38-0.45	0.17-0.37	0.50-0.80	≤0.035	≤0.035	0.90-1.20	≤0.30	0.15-0.25

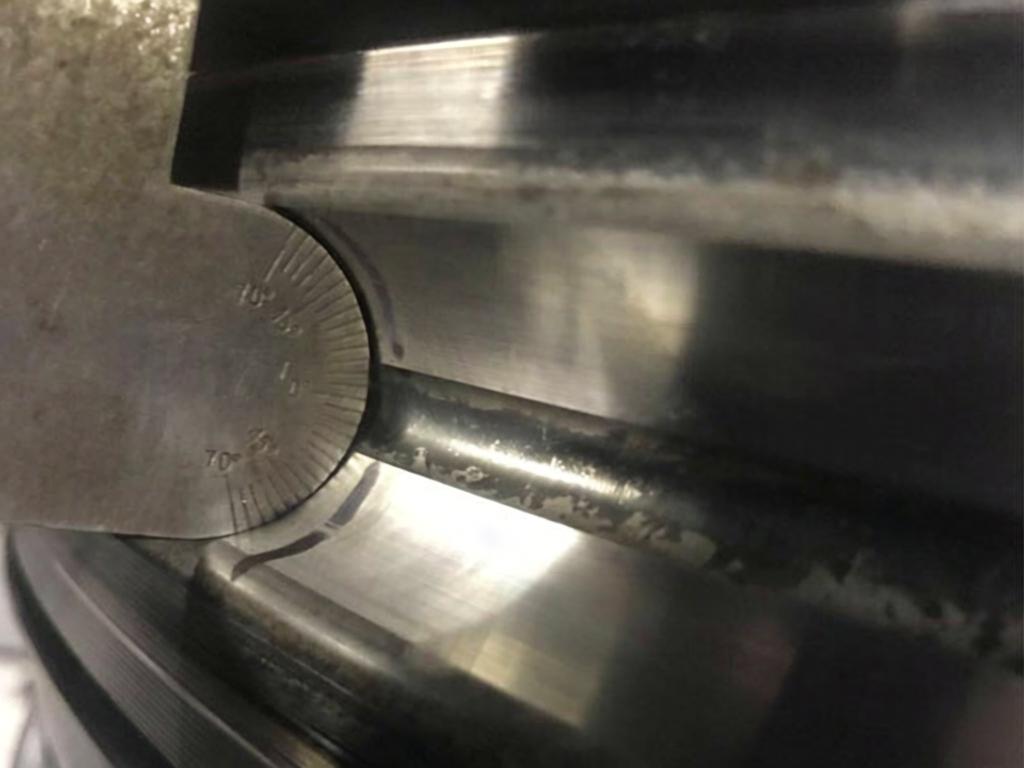

Inspeção do Processo de Rolamentos de Giro

Esferas e rolos: Esferas e rolos são importantes para o anel de giro, influenciando fortemente a vida útil do produto. A qualidade das esferas e rolos da ZZ é comprovada há várias décadas.

Selo: O selo que escolhemos possui resistência à corrosão e à tração

Graxa: Utilizamos apenas a marca famosa: Exxon Mobil Grease

Tratamento de Têmpera: São realizados têmpera e revenimento em cada peça com HB207-269. Fazemos tratamento de têmpera na engrenagem conforme requisito do cliente, com HRC52±4 e HRC55-61 na pista de rolamento.

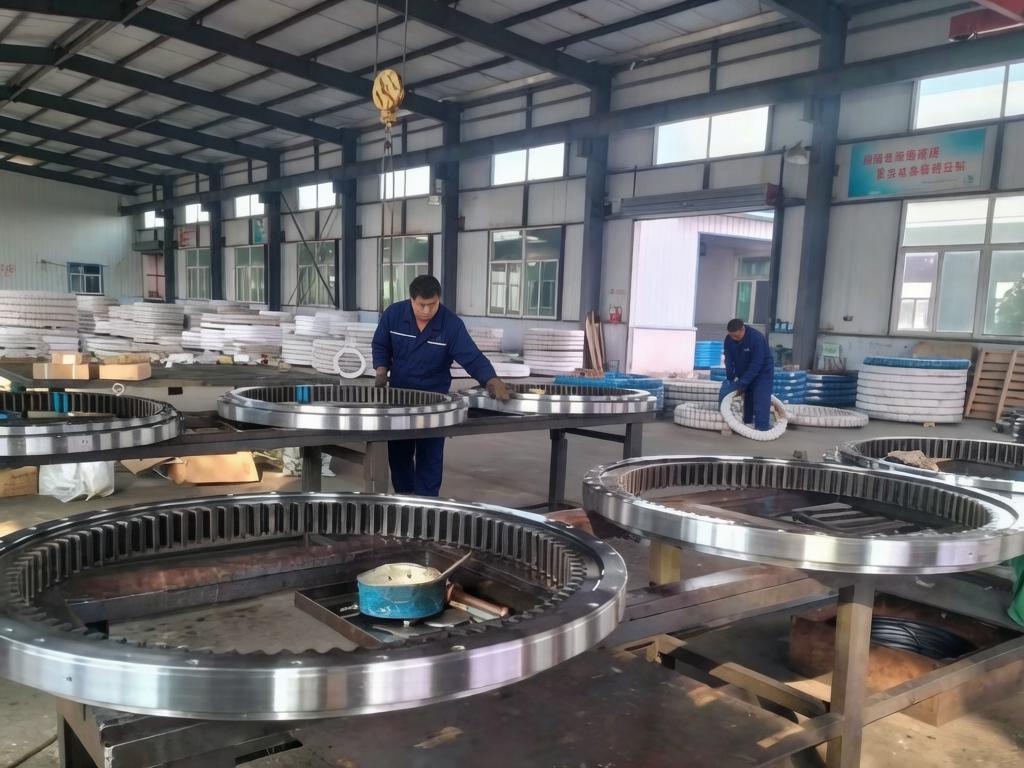

Inspeção de Montagem do Anel de Giro

A inspeção de montagem do produto é a última e mais importante etapa antes que o produto saia da nossa fábrica. Deve garantir que os rolamentos de giro estejam qualificados antes de sair. Por essa razão, nossa empresa designou 5 inspetores na última etapa. Os principais itens de inspeção incluem dimensão, dureza da matriz do material, dureza da têmpera dos dentes, dureza da têmpera da pista, folga axial e radial, desvio de face, ponto máximo de desvio dos dentes, quantidade de esferas carregadas, superfície do produto livre de trincas e arranhões, etc.

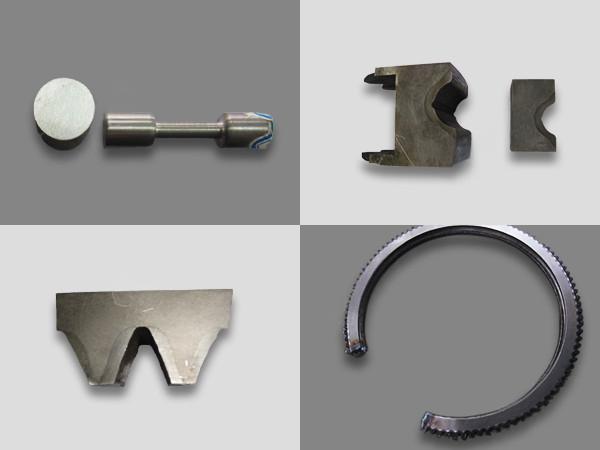

Controle de Qualidade dos Anéis de Giro ZZ

Profundidade da Camada Endurecida Efetiva

1. Para garantir que a profundidade da camada endurecida efetiva da têmpera da pista atinja a tabela a seguir, cortaremos regularmente a pista do anel de giro para inspecionar a profundidade real da camada endurecida efetiva, e também cortaremos o produto conforme requisitos do cliente e enviaremos para laboratório terceirizado para inspeção.

Diâmetro da Esfera	≤30mm	＞30-40mm	＞40-50mm	＞50mm
Profundidade de Endurecimento	≥3,0mm	≥3,5mm	≥4,0mm	≥5,0mm

2. Também cortamos o anel de giro para verificar a profundidade endurecida efetiva dos dentes, atingindo a tabela a seguir, e cortamos a matéria-prima para verificar as propriedades mecânicas, incluindo resistência à tração, limite de escoamento e alongamento.

Módulo da Engrenagem	≤6	＞6-12	＞12-18	＞18-25
Profundidade da Superfície do Dente	≥1,2mm	≥2.2m	≥3,2mm	≥4,0mm
Profundidade da Raiz do Dente	≥0,6mm	≥1,2mm	≥1,5mm	≥2,0mm
