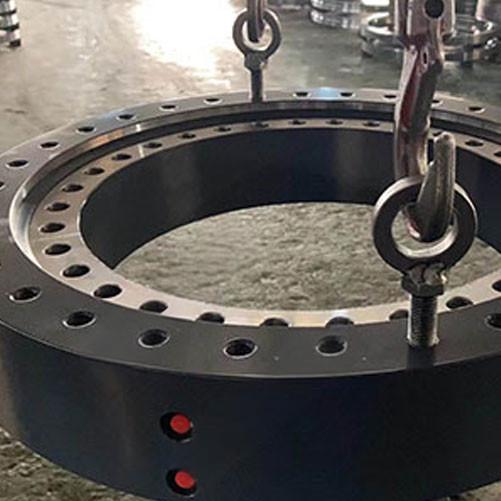

Vòng bi cầu hai hàng

Name: Double Row Ball Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

Vòng bi quay hai hàng bi thường bao gồm các con lăn có cùng kích thước và các con lăn có kích thước khác nhau. Bàn xoay bi chịu tải nặng được cấu tạo từ hai hàng bi, có thể chịu được mô men xoắn trục, hướng kính và lật đổ lớn hơn nhiều, được sử dụng rộng rãi trên các thiết bị hạng nặng như thiết bị khai thác mỏ và cần cẩu bánh xích lớn. Là một trong những nhà sản xuất chuyên nghiệp nhà sản xuất vòng bi xoay , vòng bi quay hai hàng bi của ZZ đã được lắp trên nhiều máy móc của khách hàng và nhận được đánh giá cao từ người dùng cuối, vì chúng tôi có thể giúp người dùng cuối tối đa hóa máy móc của họ và cung cấp dịch vụ hậu mãi kịp thời, hiệu quả cũng như hỗ trợ kỹ thuật cho vòng bi quay.

Liên Hệ ZZ 

Đặc điểm và lợi ích của Vòng bi quay hai hàng bi

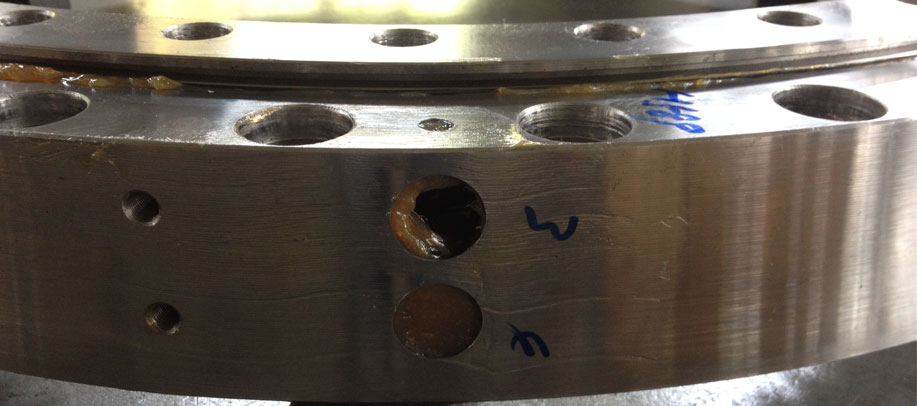

Tính Năng và Lợi Ích của Ổ Đỡ Quay Bi Đôi

ZZ khuyến nghị khách hàng chọn vòng bi quay hai hàng dựa trên yêu cầu về khả năng chịu tải của vòng bi.

Vòng bi quay hai hàng bi có thể chịu được tải trọng trục lớn hơn, tải trọng hướng kính phù hợp và mô men lật. So với vòng bi quay ba hàng, vòng bi quay hai hàng có thể giảm chi phí mua sắm cho khách hàng.

Vòng bi quay ba hàng con lăn đáp ứng yêu cầu kích thước nhỏ và tải trọng lớn. Tuy nhiên, khi độ lệch tâm của tải trọng trục tương đối nhỏ, khả năng chịu tải của vòng bi quay ba hàng là dư thừa và chi phí tương đối cao.

Các kỹ sư của công ty chúng tôi có khả năng thiết kế sản phẩm mạnh mẽ, vui lòng liên hệ với chúng tôi nếu bạn cần vòng bi quay hai hàng.

Ứng dụng của Vòng bi quay hai hàng bi

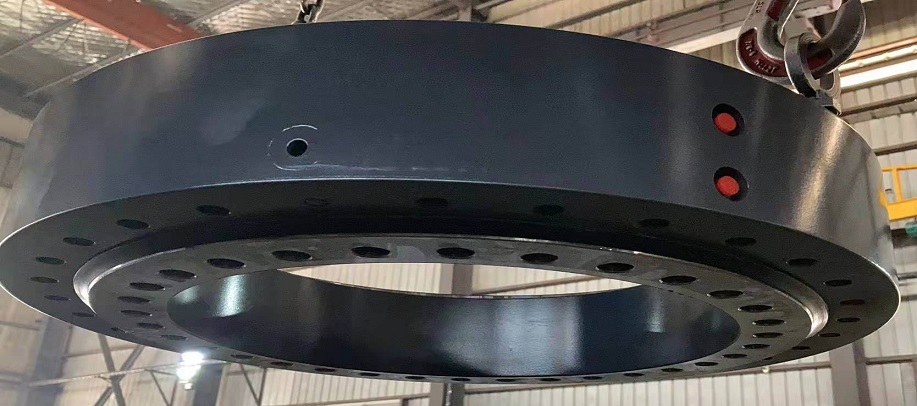

Ứng Dụng của Ổ Đỡ Quay Bi Đôi

Vòng bi quay hai hàng bi là một loại vòng bi quay được sử dụng trên cần cẩu tàu thủy. Thường có 4 vòng bi quay trên tàu để chia sẻ các hoạt động bốc xếp hàng hóa, và tuổi thọ thường được yêu cầu là 6-10 năm. Do đó, việc đảm bảo độ tin cậy và độ bền của vòng bi quay là rất quan trọng.

Đặc điểm của vòng bi quay hàng hải là độ linh hoạt cao, tốc độ quay tương đối cao và tải trọng thường từ 15-30 tấn, do đó vòng bi tiếp xúc bốn điểm được sử dụng rộng rãi. Nhưng các đặc điểm thiết kế và ưu điểm của vòng bi một hàng và hai hàng là gì?

Đầu tiên, chiều cao của vòng bi quay một hàng bi phải cao, và bi thép phải từ 60-70mm để đảm bảo khả năng chịu tải đáp ứng được và hiệu suất bịt kín tốt hơn. Trong giai đoạn đầu sử dụng vòng bi, ứng dụng rất cao và phản hồi từ người dùng tốt. Đặc điểm là chiều cao cao và bi thép được mở rộng, cải thiện độ cứng và độ bền của vòng bi, là một lựa chọn rất tốt.

Vòng bi hai hàng bi dựa trên việc xem xét độ linh hoạt của vòng bi quay, và cân nhắc cấu trúc để giảm sự mệt mỏi quá mức của đường ray và bi thép, từ đó cải thiện tuổi thọ và độ ổn định của vòng bi quay. Các cân nhắc thiết kế rất hoàn hảo, nhưng quá trình ứng dụng có nhược điểm, và lực tác động lên đường ray đôi khi xuất hiện sự lệch tâm.

Kết hợp vòng bi quay của hai cấu trúc, vì điểm khởi đầu hơi khác nhau, cả hai đều có thành tích tốt và ổn định trên cần cẩu tàu thủy. Từ phản hồi, ưu và nhược điểm không rõ ràng, và cả hai cấu trúc vẫn là lựa chọn tốt. Tất nhiên, giá của vòng bi quay hai hàng cao hơn đáng kể so với vòng bi quay một hàng.

Yêu cầu lắp đặt cho vòng bi quay hai hàng

Đảm bảo độ sạch sẽ:

Trước khi lắp đặt, đảm bảo bề mặt lắp đặt và các bộ phận kết nối sạch sẽ, không có mảnh vụn, bụi bẩn hoặc các chất gây ô nhiễm khác có thể ảnh hưởng đến hiệu suất của vòng bi.

Căn chỉnh chính xác:

Đảm bảo căn chỉnh chính xác của vòng bi quay hai hàng với các bộ phận kết nối. Sự lệch tâm có thể dẫn đến tăng ứng suất, mài mòn sớm và giảm tuổi thọ vòng bi.

Thông số mô-men xoắn:

Tuân theo các thông số mô-men xoắn do nhà sản xuất khuyến nghị để siết chặt bu lông lắp đặt. Siết quá chặt có thể gây ra tải trước quá mức, trong khi siết không đủ có thể dẫn đến lỏng lẻo và lệch tâm.

Bôi trơn:

Bôi chất bôi trơn thích hợp lên bề mặt của vòng bi hai hàng bi trong quá trình lắp đặt. Tuân theo khuyến nghị của nhà sản xuất về loại và lượng chất bôi trơn sử dụng. Bôi trơn đầy đủ giúp giảm ma sát, giảm thiểu mài mòn và tản nhiệt hiệu quả.

Vòng Bi Quay

Vòng bi cầu tiếp xúc bốn điểm

Vòng bi con lăn chéo

Vòng bi cầu một hàng

Vòng bi cầu hai hàng

Vòng bi con lăn ba hàng

Vòng bi vòng quay có bánh răng ngoài

Vòng bi vòng quay có bánh răng trong

Vòng bi vòng quay không bánh răng

Vòng bi xoay mặt bích & Vòng bi xoay nhẹ

Ổ quay con lăn chéo độ chính xác cao

Vòng bi xoay máy xúc

Ổ quay cần trục

Ổ quay tùy chỉnh

Bộ truyền động xoay trục vít


Thông số kỹ thuật của Vòng bi quay hai hàng bi





No.	Mẫu	Kích thước cấu hình			Kích thước lắp đặt						Kích thước kết cấu		Dữ liệu bánh răng				Trọng lượng kg
		Kích thước cấu hình			Kích thước lắp đặt						Kích thước kết cấu		Dữ liệu bánh răng
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	Mô-đun	Da	Z
1	ZZ-476.25	565	382	98	540	410	24	17	24	17	88	10	60	5	595	117	88
2	ZZ-576.20	670	470	92	640	508	18	17	18	17	83	9	60	5	695	136	110
3	ZZ-691.25	785	590	99	753	628	21	36	21	36	89	10	89	10	836	81	138
4	ZZ-968.22	1042	893	92	1015	922	30	17	30	17	83	9	76	8	1080	133	155
5	ZZ-1215.25	1330	1095	108	1290	1135	48	23	48	23	98	10	90	10	1378	136	345
6	ZZ-1248.40	1414	1085	144	1359	1139	44	28	44	28	135	9	115	12	1474	120	500
7	ZZ-1578.40	1744	1433	156	1671	1485	60	28	60	28	140	16	140	16	1805	109	910

No.	Mẫu	Kích thước cấu hình			Kích thước lắp đặt						Kích thước kết cấu		Dữ liệu bánh răng				Trọng lượng kg
		Kích thước cấu hình			Kích thước lắp đặt						Kích thước kết cấu		Dữ liệu bánh răng
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	Mô-đun	da	Z
1	ZZ-755.25	875	628	104	823	675	40	26	40	26	95	9	81	10	582	59	200
2	ZZ-888.22	982	792	97	944	826	36	22	36	22	87	10	80	8	754	95	170
3	ZZ-1088.20	1172	1010	97	1134	1040	36	17	36	17	88	9	80	10	962	97	175
4	ZZ-1100.25	1196	1010	110	1160	1040	36	31	36	31	96	14	90	10	963.5	98	240
5	ZZ-1222.25	1345	1115	108	1290	1150	40	21	40	21	98	10	88	10	1061.6	108	360
6	ZZ-1350.30	1470	1230	108	1425	1270	48	34	48	34	98	10	90	12	1179	100	365

Hỏi đáp về Vòng bi quay hai hàng

Q Vòng bi quay hai hàng khác vòng bi quay một hàng như thế nào?

Vòng bi quay bi khác với vòng bi quay một hàng về cấu trúc và khả năng chịu tải. Dưới đây là các điểm khác biệt chính:

Cấu trúc: Vòng bi quay một hàng bao gồm một hàng phần tử lăn (thường là bi hoặc con lăn) đặt giữa hai vòng. Ngược lại, vòng bi quay hai hàng có hai hàng phần tử lăn, mỗi hàng nằm giữa hai vòng. Sự sắp xếp này mang lại khả năng chịu tải tăng lên và độ ổn định được cải thiện.

Khả năng chịu tải: Do có hai hàng phần tử lăn, bàn xoay bi hai hàng có thể xử lý tải trọng trục, hướng kính và mô men cao hơn đáng kể so với vòng bi quay một hàng. Hàng phần tử lăn bổ sung phân bố tải trọng đồng đều hơn, dẫn đến khả năng chịu tải được tăng cường.

Độ cứng và độ ổn định: Cấu hình hai hàng cải thiện độ cứng và độ ổn định của vòng bi quay. Nó mang lại khả năng chống biến dạng và võng cao hơn dưới tải trọng nặng.
Q Vòng bi quay hai hàng có thể được tùy chỉnh cho các ứng dụng cụ thể không?

Có, vòng bi quay hai hàng bi có thể được tùy chỉnh để đáp ứng các yêu cầu ứng dụng cụ thể. Tùy chỉnh cho phép điều chỉnh thiết kế, kích thước, khả năng chịu tải, tùy chọn bịt kín, bôi trơn và các tính năng khác của vòng bi để phù hợp với nhu cầu riêng của các ngành công nghiệp và ứng dụng khác nhau.
Q Làm thế nào để xác định kích thước phù hợp của vòng bi quay hai hàng cho ứng dụng của tôi?

Yêu cầu về tải trọng: Xác định tải trọng trục, hướng kính và mô men tối đa mà vòng bi quay sẽ cần hỗ trợ trong ứng dụng của bạn. Điều này bao gồm cả tải trọng tĩnh và động. Việc tính toán chính xác tải trọng là rất quan trọng để đảm bảo vòng bi có thể xử lý các lực dự kiến.

Điều kiện vận hành: Xem xét các điều kiện vận hành như tốc độ, nhiệt độ và các yếu tố môi trường. Tốc độ cao hơn hoặc nhiệt độ khắc nghiệt có thể yêu cầu các cân nhắc đặc biệt trong việc lựa chọn vòng bi.

Không gian lắp đặt: Đánh giá không gian có sẵn để lắp đặt vòng bi quay. Xem xét đường kính ngoài, đường kính trong và kích thước tổng thể của vòng bi để đảm bảo nó phù hợp trong khu vực được chỉ định.

Hình dạng vòng bi: Bàn xoay bi chịu tải nặng có nhiều hình dạng và thiết kế khác nhau. Đánh giá các tùy chọn hình dạng cụ thể có sẵn và chọn một tùy chọn phù hợp nhất với yêu cầu ứng dụng của bạn.
Q Các thực hành bảo dưỡng được khuyến nghị cho vòng bi quay hai hàng là gì?

Kiểm tra định kỳ: Thực hiện kiểm tra trực quan định kỳ đối với ổ đỡ quay hai dãy để phát hiện các dấu hiệu mài mòn, hư hỏng hoặc ăn mòn. Lắng nghe tiếng ồn bất thường, rung động hoặc thay đổi nhiệt độ có thể chỉ ra các vấn đề tiềm ẩn.

Bảo dưỡng bôi trơn: Theo dõi tình trạng bôi trơn và bổ sung hoặc thay thế chất bôi trơn khi cần. Đảm bảo khoảng thời gian và lượng bôi trơn phù hợp với khuyến nghị của nhà sản xuất.

Tính toàn vẹn của phớt: Kiểm tra phớt và gioăng thường xuyên để đảm bảo vòng bi quay còn nguyên vẹn và bảo vệ hiệu quả khỏi các chất gây ô nhiễm. Thay thế ngay các phớt bị hỏng hoặc mòn.

Phân bố tải trọng: Định kỳ kiểm tra bu lông lắp ghép và các kết nối để đảm bảo chúng vẫn chặt và an toàn. Tải trọng không đều hoặc kết nối lỏng lẻo có thể dẫn đến tập trung ứng suất và hỏng hóc sớm.

Cân nhắc về môi trường: Nếu ổ đỡ quay bi đôi hoạt động trong môi trường khắc nghiệt hoặc khắc nghiệt, hãy thực hiện các biện pháp phòng ngừa bổ sung. Ví dụ, trong môi trường ăn mòn, hãy cân nhắc sử dụng lớp phủ hoặc vật liệu chống ăn mòn và thực hiện các biện pháp bịt kín thích hợp.
