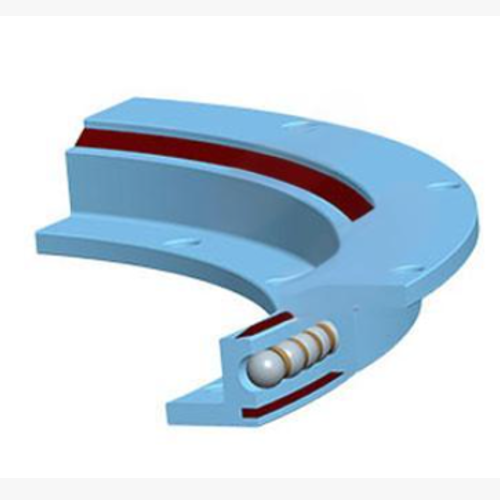

Vòng bi vòng quay mặt bích & Vòng bi vòng quay nhẹ

Name: Flange Slewing Bearing & Light Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

Vòng bi đỡ mặt bích & Vòng bi xoay nhẹ, So với vòng bi xoay loại thông thường, vòng bi xoay có mặt bích có trọng lượng nhẹ hơn nhưng vẫn linh hoạt khi xoay, vì vậy khi máy móc có giới hạn về không gian và trọng lượng, vòng bi xoay có mặt bích là lựa chọn tốt nhất. Khi sản xuất loại vòng bi xoay này, kiểm soát chất lượng chính là độ đảo của bề mặt, kỹ sư của ZZ có nhiều kinh nghiệm trong vấn đề này, chúng tôi thường xuyên nhận được đơn hàng từ khách hàng Đức, Tây Ban Nha, Thụy Điển, Pháp, điều này giúp chứng minh độ ổn định chất lượng.

Liên Hệ ZZ 

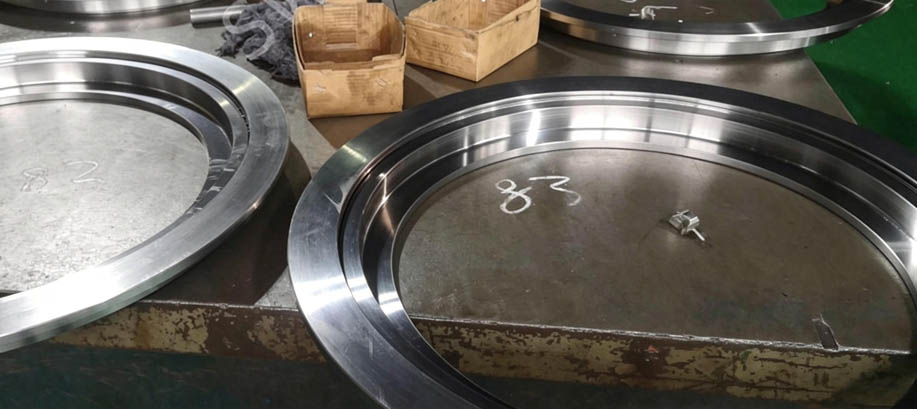

Đặc điểm và Lợi ích của Vòng bi đỡ mặt bích & Vòng bi xoay nhẹ

Do biến dạng tổng thể của vòng bi đỡ mặt bích chúng tôi sản xuất rất nhỏ và chất lượng sản phẩm ổn định, chúng tôi thường nhận được đơn hàng lặp lại từ các khách hàng cũ châu Âu.

Chúng tôi có thể sản xuất vòng bi đỡ mặt bích đáp ứng yêu cầu của khách hàng châu Âu vì chúng tôi có công nghệ gia công mặt bích trưởng thành. Nhìn chung, xử lý cứng rãnh lăn của sản phẩm chúng tôi là tôi tần số trung gian và ứng suất bên trong lớn sinh ra từ nhiệt độ chênh lệch khi nung chảy không thể loại bỏ ứng suất bên trong do kích thước mặt bích lớn nhưng diện tích mặt cắt ngang nhỏ, dẫn đến biến dạng quá mức.

Để giải quyết vấn đề biến dạng này, chúng tôi đã điều chỉnh quy trình sản xuất - điều chỉnh điểm dừng tiện sau khi tôi, để lượng biến dạng giảm xuống. Công ty chúng tôi liên tục điều chỉnh quy trình theo từng sản phẩm khác nhau để đáp ứng sự thay đổi của sản phẩm trên thị trường.

Vòng Bi Quay

Thông số kỹ thuật của Vòng bi đỡ mặt bích & Vòng bi xoay nhẹ







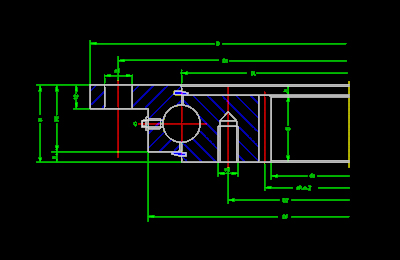

No.	Mô hình	Kích thước cấu hình			Kích thước lắp đặt				Kích thước kết cấu		Dữ liệu bánh răng			Trọng lượng kg
		Kích thước cấu hình			Kích thước lắp đặt				Kích thước kết cấu		Dữ liệu bánh răng
		D	da	H	D1	D2	n1	n2	H1	h	B	Mô đun	Z
1	ZZ-414N.20	518	326.5	56	490	375	8	12	46	10	46	5	67	28
2	ZZ-544N.20	648	445.2	56	620	505	10	16	46	10	46	6	76	39
3	ZZ-644N.20	748	547.2	56	720	605	12	18	46	10	46	6	93	46
4	ZZ-744N.20	848	649.2	56	820	705	12	20	46	10	46	6	110	52
5	ZZ-844N.20	948	737.6	56	920	805	14	20	46	10	46	8	94	62
6	ZZ-944N.20	1048	841.6	56	1020	905	16	22	46	10	46	8	107	65
7	ZZ-1094N.20	1198	985.6	56	1170	1055	16	24	46	10	46	8	125	80

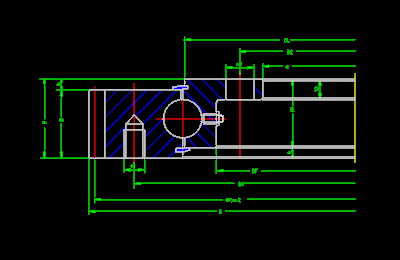

No.	Mô hình	Kích thước cấu hình			Kích thước lắp đặt				Kích thước kết cấu		Dữ liệu bánh răng			Trọng lượng kg
		Kích thước cấu hình			Kích thước lắp đặt				Kích thước kết cấu		Dữ liệu bánh răng
		D	d	H	D1	D2	n1	n2	H1	h	B	Mô đun	Z
1	ZZ-414W.20	504	304	56	455	332	10	12	46	10	46	5	99	30
2	ZZ-544W.20	640.8	434	56	585	462	14	14	46	10	46	6	105	41
3	ZZ-644W.20	742.8	534	56	685	562	16	16	46	10	46	6	122	48
4	ZZ-744W.20	838.8	634	56	785	662	18	16	46	10	46	6	138	54
5	ZZ-844W.20	950.4	734	56	885	762	18	18	46	10	46	8	117	66
6	ZZ-944W.20	1046.4	834	56	985	862	20	18	46	10	46	8	129	71
7	ZZ-1094W.20	1198.4	984	56	1135	1012	22	20	46	10	46	8	148	83

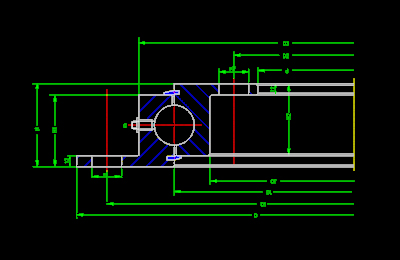

No.	Mô hình	Kích thước cấu hình			Kích thước lắp đặt				Kích thước kết cấu		Trọng lượng kg
		Kích thước cấu hình			Kích thước lắp đặt				Kích thước kết cấu
		D	d	H	D1	D2	n1	n2	H1	H2
1	ZZ-414.20	518	304	56	490	332	8	12	46	46	24
2	ZZ-544.20	648	434	56	620	462	10	14	46	46	31
3	ZZ-644.20	748	534	56	720	562	12	16	46	46	37
4	ZZ-744.20	848	634	56	820	662	12	16	46	46	42
5	ZZ-844.20	948	734	56	920	762	14	18	46	46	48
6	ZZ-944.20	1048	834	56	1020	862	16	20	46	46	54
7	ZZ-1094.20	1198	984	56	1170	1012	16	20	46	46	62
