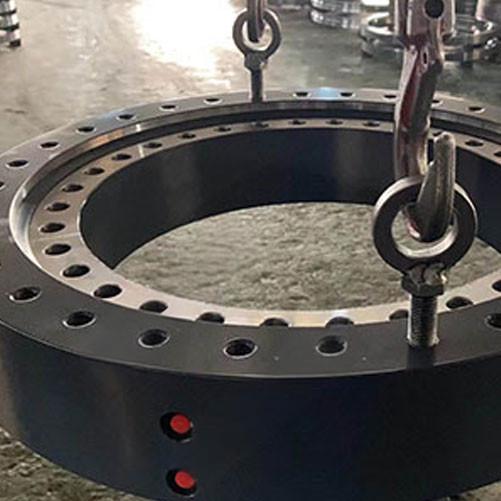

Zweireihige Kugeldrehverbindung

Name: Double Row Ball Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

Doppelreihige Kugeldrehverbindungen umfassen normalerweise Wälzkörper gleicher Größe und Wälzkörper unterschiedlicher Größe. Der schwere Kugellager-Drehtisch besteht aus zwei Kugelreihen, die wesentlich höhere axiale, radiale und Kippmomente aufnehmen können und häufig in schweren Geräten wie Bergbaumaschinen und großen Raupenkranen eingesetzt werden. Als einer der professionellen Schwenklagerhersteller , ZZ-Doppelreihen-Drehverbindungen wurden in vielen Kundenmaschinen verbaut und haben hohes Ansehen bei den Endnutzern erlangt, da wir den Endnutzern helfen können, ihre Maschinen zu maximieren und zeitnahen und effektiven Kundendienst sowie technische Unterstützung für die Kugellager-Drehbewegung bieten.

Kontakt ZZ 

Merkmale und Vorteile der doppelreihigen Kugeldrehverbindung

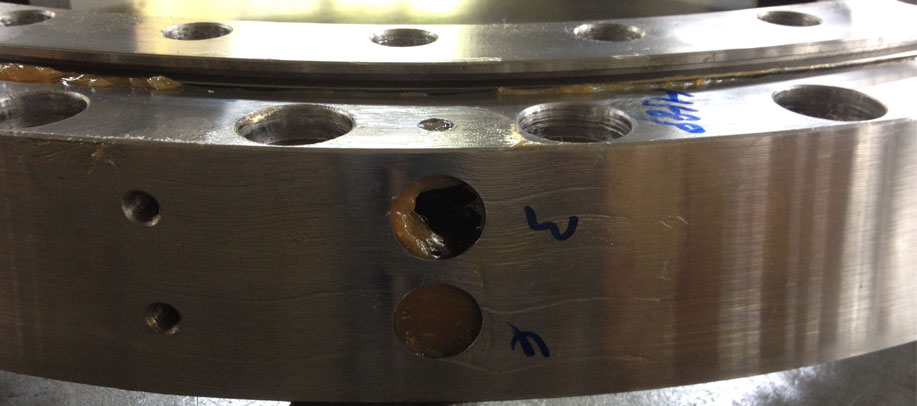

Merkmale und Vorteile des doppelreihigen Kugel-Drehkranzlagers

ZZ empfiehlt Kunden, die doppelreihige Drehverbindung gemäß den Anforderungen des Kunden an die Tragfähigkeit des Lagers zu wählen.

Die doppelreihige Kugeldrehverbindung kann größere axiale Lasten, angemessene radiale Lasten und Kippmomente aufnehmen. Im Vergleich zu dreireihigen Drehverbindungen kann die doppelreihige Drehverbindung die Beschaffungskosten für Kunden senken.

Die dreireihige Rollendrehverbindung erfüllt die Anforderungen kleiner Größe und großer Last. Wenn jedoch die Exzentrizität der Axiallast relativ gering ist, ist die Tragfähigkeit der dreireihigen Drehverbindung reichhaltig und die Kosten sind relativ hoch.

Die Ingenieure unseres Unternehmens verfügen über starke Produktdesignfähigkeiten. Bitte zögern Sie nicht, uns zu kontaktieren, wenn Sie eine doppelreihige Drehverbindung benötigen.

Anwendung der doppelreihigen Kugeldrehverbindung

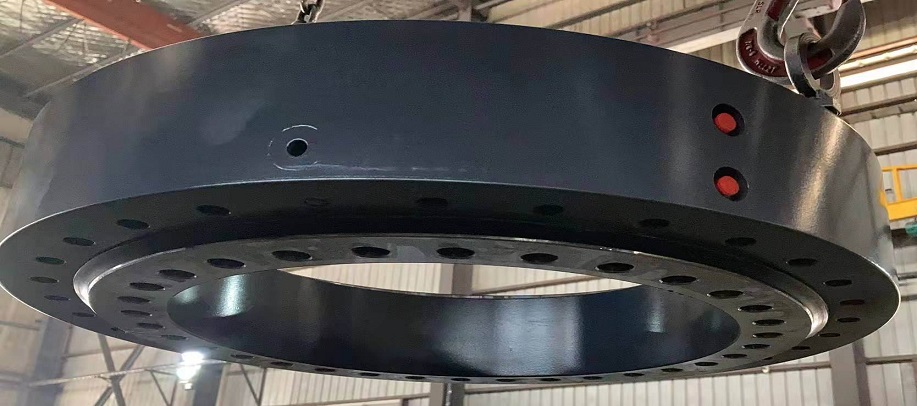

Anwendung des doppelreihigen Kugel-Drehkranzlagers

Die doppelreihige Drehverbindung ist eine Art Drehverbindung, die auf Schiffskranen verwendet wird. Auf Schiffen gibt es in der Regel vier Drehverbindungen, die die Be- und Entladevorgänge des Schiffes übernehmen, und die Lebensdauer wird in der Regel auf 6–10 Jahre ausgelegt. Daher ist es sehr wichtig, die Zuverlässigkeit und Haltbarkeit der Drehverbindungen sicherzustellen.

Die Eigenschaften von Schiffsdrehverbindungen sind hohe Flexibilität und relativ hohe Drehzahl, und die Last liegt in der Regel zwischen 15 und 30 Tonnen, sodass Vierpunkt-Kugellager weit verbreitet sind. Aber was sind die Konstruktionsmerkmale und Vorteile von einreihigen und doppelreihigen Kugellagern?

Zunächst einmal ist die Höhe der einreihigen Kugeldrehverbindung sollte hoch sein und die Stahlkugel sollte 60–70 mm betragen, um sicherzustellen, dass die Tragfähigkeit ausreicht und die Abdichtungsleistung besser ist. Bei der frühen Verwendung des Lagers ist die Anwendung sehr hoch und das Benutzerfeedback ist gut. Das Merkmal ist, dass die Höhe hoch und die Stahlkugel vergrößert ist, was die Steifigkeit und Festigkeit des Lagers verbessert und eine sehr gute Wahl darstellt.

Das doppelreihige Kugellager basiert auf der Berücksichtigung der Flexibilität der Drehverbindung und der strukturellen Überlegung, die erhöht wurde, um die übermäßige Ermüdung der Laufbahn und der Stahlkugel zu verringern, wodurch die Lebensdauer und Stabilität der Drehverbindung verbessert werden. Die Designüberlegungen sind perfekt, aber der Anwendungsprozess ist fehlerhaft, und die Laufbahnkraft erscheint manchmal exzentrisch.

Kombiniert man die Drehverbindungen der beiden Strukturen, da die Ausgangspunkte leicht unterschiedlich sind, haben beide eine gute und stabile Aufzeichnung am Schiffskran. Aus dem Feedback sind die Vor- und Nachteile nicht offensichtlich, und beide Strukturen sind immer noch gute Optionen. Natürlich ist der Preis für doppelreihige Drehverbindungen deutlich höher als der für einreihige Drehverbindungen.

Installationsanforderungen für doppelreihige Drehverbindungen

Sauberkeit sicherstellen:

Vor der Installation stellen Sie sicher, dass die Montageflächen und Passkomponenten sauber und frei von Schmutz, Ablagerungen oder anderen Verunreinigungen sind, die die Leistung des Lagers beeinträchtigen könnten.

Richtige Ausrichtung:

Stellen Sie eine genaue Ausrichtung der doppelreihigen Drehverbindung mit den Passkomponenten sicher. Fehlausrichtung kann zu erhöhter Belastung, vorzeitigem Verschleiß und verringerter Lagerlebensdauer führen.

Drehmomentangaben:

Befolgen Sie die vom Hersteller empfohlenen Drehmomentangaben zum Anziehen der Montageschrauben. Zu starkes Anziehen kann eine übermäßige Vorspannung verursachen, während zu lockeres Anziehen zu Lockerheit und Fehlausrichtung führen kann.

Schmierung:

Tragen Sie während der Installation das geeignete Schmiermittel auf die Oberflächen des doppelreihigen Kugellagers auf. Befolgen Sie die Empfehlungen des Herstellers bezüglich Art und Menge des zu verwendenden Schmiermittels. Ausreichende Schmierung hilft, Reibung zu reduzieren, Verschleiß zu minimieren und Wärme effektiv abzuleiten.

Drehverbindung

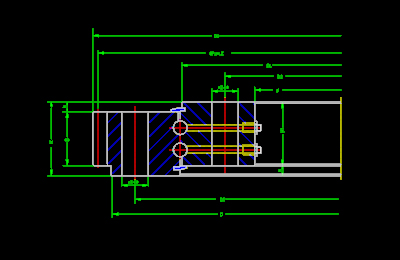

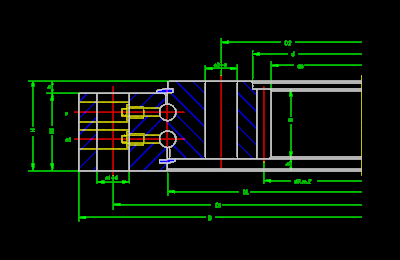

Spezifikationen der doppelreihigen Kugeldrehverbindung





No.	Modell	Konfigurationsgröße			Montagegröße						Strukturgröße		Zahnraddaten				Gewicht kg
		Konfigurationsgröße			Montagegröße						Strukturgröße		Zahnraddaten
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	Modul	Da	Z
1	ZZ-476.25	565	382	98	540	410	24	17	24	17	88	10	60	5	595	117	88
2	ZZ-576.20	670	470	92	640	508	18	17	18	17	83	9	60	5	695	136	110
3	ZZ-691.25	785	590	99	753	628	21	36	21	36	89	10	89	10	836	81	138
4	ZZ-968.22	1042	893	92	1015	922	30	17	30	17	83	9	76	8	1080	133	155
5	ZZ-1215.25	1330	1095	108	1290	1135	48	23	48	23	98	10	90	10	1378	136	345
6	ZZ-1248.40	1414	1085	144	1359	1139	44	28	44	28	135	9	115	12	1474	120	500
7	ZZ-1578.40	1744	1433	156	1671	1485	60	28	60	28	140	16	140	16	1805	109	910

No.	Modell	Konfigurationsgröße			Montagegröße						Strukturgröße		Zahnraddaten				Gewicht kg
		Konfigurationsgröße			Montagegröße						Strukturgröße		Zahnraddaten
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	Modul	da	Z
1	ZZ-755.25	875	628	104	823	675	40	26	40	26	95	9	81	10	582	59	200
2	ZZ-888.22	982	792	97	944	826	36	22	36	22	87	10	80	8	754	95	170
3	ZZ-1088.20	1172	1010	97	1134	1040	36	17	36	17	88	9	80	10	962	97	175
4	ZZ-1100.25	1196	1010	110	1160	1040	36	31	36	31	96	14	90	10	963.5	98	240
5	ZZ-1222.25	1345	1115	108	1290	1150	40	21	40	21	98	10	88	10	1061.6	108	360
6	ZZ-1350.30	1470	1230	108	1425	1270	48	34	48	34	98	10	90	12	1179	100	365

Häufig gestellte Fragen zu doppelreihigen Drehverbindungen

Q Wie unterscheidet sich eine doppelreihige Drehverbindung von einer einreihigen Drehverbindung?

Eine Kugellager-Drehung unterscheidet sich von einer einreihigen Drehverbindung hinsichtlich ihrer Struktur und Tragfähigkeit. Hier sind die wichtigsten Unterschiede zwischen den beiden:

Struktur: Eine einreihige Drehverbindung besteht aus einer einzigen Reihe von Wälzkörpern (typischerweise Kugeln oder Rollen), die zwischen zwei Ringen angeordnet sind. Im Gegensatz dazu hat eine doppelreihige Drehverbindung zwei Reihen von Wälzkörpern, wobei jede Reihe zwischen zwei Ringen positioniert ist. Diese Anordnung bietet eine erhöhte Tragfähigkeit und verbesserte Stabilität.

Tragfähigkeit: Aufgrund des Vorhandenseins von zwei Reihen von Wälzkörpern kann ein doppelreihiges Kugellager-Drehtisch deutlich höhere axiale, radiale und Momentlasten im Vergleich zu einer einreihigen Drehverbindung aufnehmen. Die zusätzliche Reihe von Wälzkörpern verteilt die Last gleichmäßiger, was zu verbesserten Tragfähigkeiten führt.

Steifigkeit und Stabilität: Die doppelreihige Konfiguration verbessert die Steifigkeit und Stabilität der Drehverbindung. Sie bietet einen erhöhten Widerstand gegen Verformung und Durchbiegung unter schweren Lasten.
Q Können doppelreihige Drehverbindungen für spezifische Anwendungen angepasst werden?

Ja, doppelreihige Kugeldrehverbindungen können an spezifische Anwendungsanforderungen angepasst werden. Die Anpassung ermöglicht die Anpassung des Designs, der Größe, der Tragfähigkeit, der Abdichtungsoptionen, der Schmierung und anderer Merkmale des Lagers an die spezifischen Bedürfnisse verschiedener Branchen und Anwendungen.
Q Wie bestimme ich die geeignete Größe eines doppelreihigen Drehkranzes für meine Anwendung?

Lastanforderungen: Ermitteln Sie die maximalen Axial-, Radial- und Momentlasten, die der Drehkranz in Ihrer Anwendung tragen muss. Dies umfasst sowohl statische als auch dynamische Lasten. Eine genaue Berechnung der Lasten ist entscheidend, um sicherzustellen, dass das Lager die erwarteten Kräfte bewältigen kann.

Betriebsbedingungen: Berücksichtigen Sie die Betriebsbedingungen wie Drehzahl, Temperatur und Umgebungsfaktoren. Höhere Drehzahlen oder extreme Temperaturen können besondere Überlegungen bei der Lagerauswahl erfordern.

Einbauraum: Bewerten Sie den verfügbaren Platz für die Installation des Drehkranzes. Berücksichtigen Sie Außendurchmesser, Innendurchmesser und die Gesamtabmessungen des Lagers, um sicherzustellen, dass es in den vorgesehenen Bereich passt.

Lagergeometrie: Schwerlast-Kugeldrehkranzlager gibt es in verschiedenen Geometrien und Bauformen. Bewerten Sie die verfügbaren spezifischen Geometrieoptionen und wählen Sie diejenige aus, die Ihren Anwendungsanforderungen am besten entspricht.
Q Welche empfohlenen Wartungspraktiken gelten für doppelreihige Drehkranzlager?

Regelmäßige Inspektionen: Führen Sie regelmäßige Sichtprüfungen des doppelreihigen Drehkranzes durch, um Anzeichen von Verschleiß, Beschädigung oder Korrosion zu erkennen. Achten Sie auf ungewöhnliche Geräusche, Vibrationen oder Temperaturänderungen, die auf potenzielle Probleme hinweisen können.

Schmierungs-Wartung: Überwachen Sie den Schmierungszustand und füllen Sie das Schmiermittel bei Bedarf nach oder tauschen Sie es aus. Stellen Sie sicher, dass die Schmierintervalle und -mengen den Herstellerempfehlungen entsprechen.

Dichtungsintegrität: Überprüfen Sie regelmäßig die Dichtungen und Dichtungsringe, um sicherzustellen, dass der Kugellager-Drehschwenk intakt ist und einen wirksamen Schutz gegen Verunreinigungen bietet. Ersetzen Sie beschädigte oder abgenutzte Dichtungen umgehend.

Lastverteilung: Überprüfen Sie regelmäßig die Montageschrauben und Verbindungen, um sicherzustellen, dass sie fest und sicher bleiben. Ungleichmäßige Belastung oder lose Verbindungen können zu Spannungskonzentrationen und vorzeitigem Ausfall führen.

Umgebungsbedingungen: Wenn das doppelreihige Kugel-Drehkranzlager in rauen oder extremen Umgebungen arbeitet, treffen Sie zusätzliche Vorsichtsmaßnahmen. Verwenden Sie in korrosiven Umgebungen beispielsweise korrosionsbeständige Beschichtungen oder Materialien und ergreifen Sie geeignete Dichtungsmaßnahmen.
