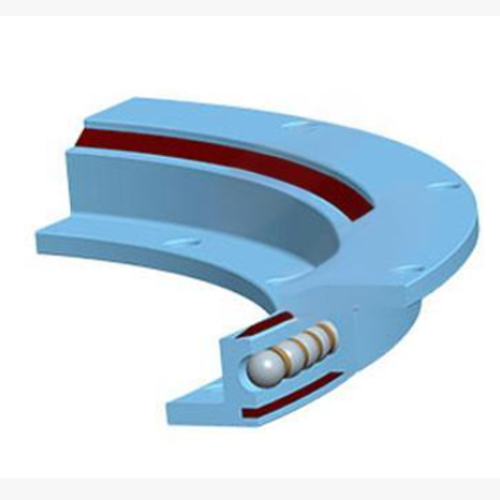

Name: Flange Slewing Bearing & Light Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

Flansch-Drehkranz & Leichter Drehkranz: Im Vergleich zu normalen Drehkränzen haben Drehkränze mit Flansch ein geringeres Gewicht, aber die gleiche Flexibilität bei der Rotation. Wenn Maschinen also Platz- und Gewichtsbeschränkungen haben, ist der Drehkranz mit Flansch die beste Wahl. Bei der Herstellung dieser Art von Drehkranz ist die wichtigste Qualitätskontrolle der Rundlauf der Oberfläche. ZZ-Ingenieure verfügen über reiche Erfahrung mit solchen Problemen. Wir erhalten ständig Aufträge von Kunden aus Deutschland, Spanien, Schweden und Frankreich, was die Qualitätsstabilität belegt.

Kontakt ZZ 

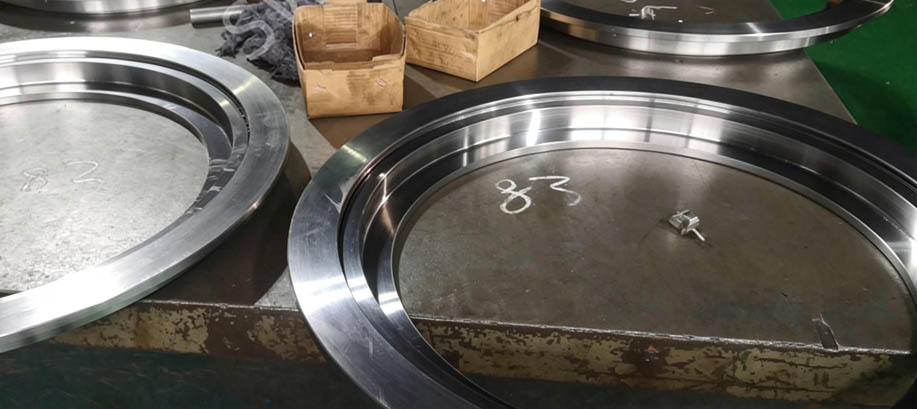

Merkmale und Vorteile von Flansch-Drehkränzen & Leichten Drehkränzen

Da die Gesamtverformung der von uns hergestellten Flansch-Drehkränze sehr gering ist und die Produktqualität stabil ist, erhalten wir häufig wiederholte Aufträge von langjährigen europäischen Kunden.

Wir können Flansch-Drehkränze herstellen, die europäische Kunden zufriedenstellen, weil wir über eine ausgereifte Flanschbearbeitungstechnologie verfügen. Im Allgemeinen wird bei unserem Produkt die Laufbahnvergütung durch Mittelfrequenzhärtung durchgeführt, und die großen inneren Spannungen, die durch die Temperaturdifferenzverschmelzung entstehen, können aufgrund der großen Flanschabmessungen bei geringer Querschnittsfläche nicht abgebaut werden, was zu übermäßiger Verformung führt.

Um dieses Verformungsproblem zu lösen, haben wir den Produktionsprozess angepasst – den Drehanschlag nach dem Härten justiert, sodass der Verformungsgrad reduziert wird. Unser Unternehmen passt den Prozess ständig an verschiedene Produkte an, um den Produktveränderungen auf dem Markt gerecht zu werden.

Drehverbindung

Spezifikationen von Flansch-Drehkränzen & Leichten Drehkränzen







No.	Modell	Konfigurationsmaße			Befestigungsmaße				Baumaße		Zahnraddaten			Gewicht kg
		Konfigurationsmaße			Befestigungsmaße				Baumaße		Zahnraddaten
		D	da	H	D1	D2	n1	n2	H1	h	B	Modul	Z
1	ZZ-414N.20	518	326.5	56	490	375	8	12	46	10	46	5	67	28
2	ZZ-544N.20	648	445.2	56	620	505	10	16	46	10	46	6	76	39
3	ZZ-644N.20	748	547.2	56	720	605	12	18	46	10	46	6	93	46
4	ZZ-744N.20	848	649.2	56	820	705	12	20	46	10	46	6	110	52
5	ZZ-844N.20	948	737.6	56	920	805	14	20	46	10	46	8	94	62
6	ZZ-944N.20	1048	841.6	56	1020	905	16	22	46	10	46	8	107	65
7	ZZ-1094N.20	1198	985.6	56	1170	1055	16	24	46	10	46	8	125	80

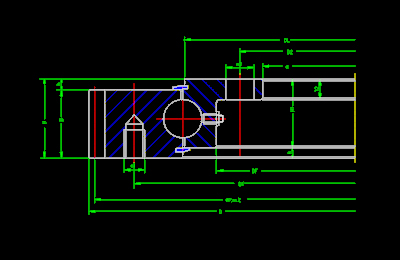

No.	Modell	Konfigurationsmaße			Befestigungsmaße				Baumaße		Zahnraddaten			Gewicht kg
		Konfigurationsmaße			Befestigungsmaße				Baumaße		Zahnraddaten
		D	d	H	D1	D2	n1	n2	H1	h	B	Modul	Z
1	ZZ-414W.20	504	304	56	455	332	10	12	46	10	46	5	99	30
2	ZZ-544W.20	640.8	434	56	585	462	14	14	46	10	46	6	105	41
3	ZZ-644W.20	742.8	534	56	685	562	16	16	46	10	46	6	122	48
4	ZZ-744W.20	838.8	634	56	785	662	18	16	46	10	46	6	138	54
5	ZZ-844W.20	950.4	734	56	885	762	18	18	46	10	46	8	117	66
6	ZZ-944W.20	1046.4	834	56	985	862	20	18	46	10	46	8	129	71
7	ZZ-1094W.20	1198.4	984	56	1135	1012	22	20	46	10	46	8	148	83

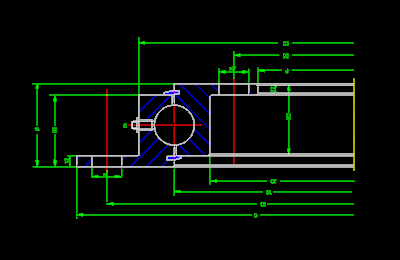

No.	Modell	Konfigurationsmaße			Befestigungsmaße				Baumaße		Gewicht kg
		Konfigurationsmaße			Befestigungsmaße				Baumaße
		D	d	H	D1	D2	n1	n2	H1	H2
1	ZZ-414.20	518	304	56	490	332	8	12	46	46	24
2	ZZ-544.20	648	434	56	620	462	10	14	46	46	31
3	ZZ-644.20	748	534	56	720	562	12	16	46	46	37
4	ZZ-744.20	848	634	56	820	662	12	16	46	46	42
5	ZZ-844.20	948	734	56	920	762	14	18	46	46	48
6	ZZ-944.20	1048	834	56	1020	862	16	20	46	46	54
7	ZZ-1094.20	1198	984	56	1170	1012	16	20	46	46	62
