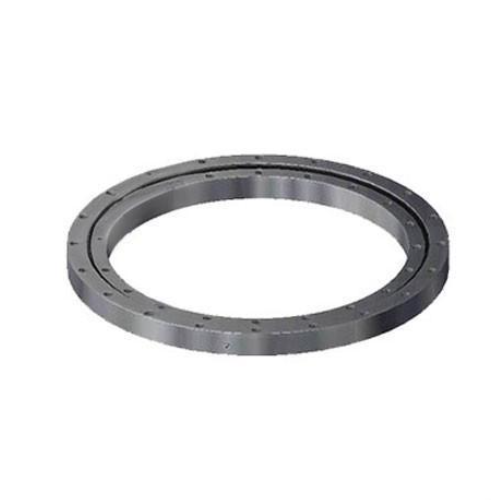

Drehverbindung ohne Verzahnung

Name: Slewing Bearing Without Gear
Brand: ZZ Bearing (Shanghai) Co., Ltd

Drehverbindung ohne Verzahnung, ZZ-Drehverbindungen ohne Verzahnung umfassen in der Regel Kugelkontakt- und Kreuzrollentypen. Der Durchmesser reicht von 80 mm bis 2500 mm, und das Material ist 50Mn und 42CrMo4. Eine Drehverbindung ohne Verzahnung wird auch auf vielen Maschinen eingesetzt, wie z. B. Drehgeräten, Verpackungsmaschinen und Hubkränen. Als einer der führenden Hersteller von Drehverbindungen kann ZZ bei jedem speziellen Bedarf die Drehverbindung für Sie entwerfen und herstellen. Wir halten auch oft einen Vorrat an Schmiedestahl für Drehverbindungen ohne Verzahnung bereit. Bitte kontaktieren Sie unser Verkaufsteam, wenn Sie eine bestimmte Größe benötigen.

Kontakt ZZ 

Eigenschaften und Vorteile von Drehverbindungen ohne Verzahnung

In unseren normalen Bestellungen gibt es nicht viele Drehverbindungen ohne Verzahnung. Einige Kunden fordern, dass die Drehverbindung ohne Verzahnung eine Vorspannung haben muss. Um die Kundenbedürfnisse zu erfüllen, haben unsere Techniker erfolgreich den Produktionsprozess und den Messprozess für vorgespannte Drehverbindungen entwickelt.

Im Allgemeinen wird die axiale Verschiebung zwischen dem inneren und äußeren kleinen Drehkranz des Lagers genutzt, um einen Teil oder die gesamte Spiel zu beseitigen und so die Vorspannung zu erreichen. Wie messen die Hersteller von Drehverbindungen die Vorspannung?

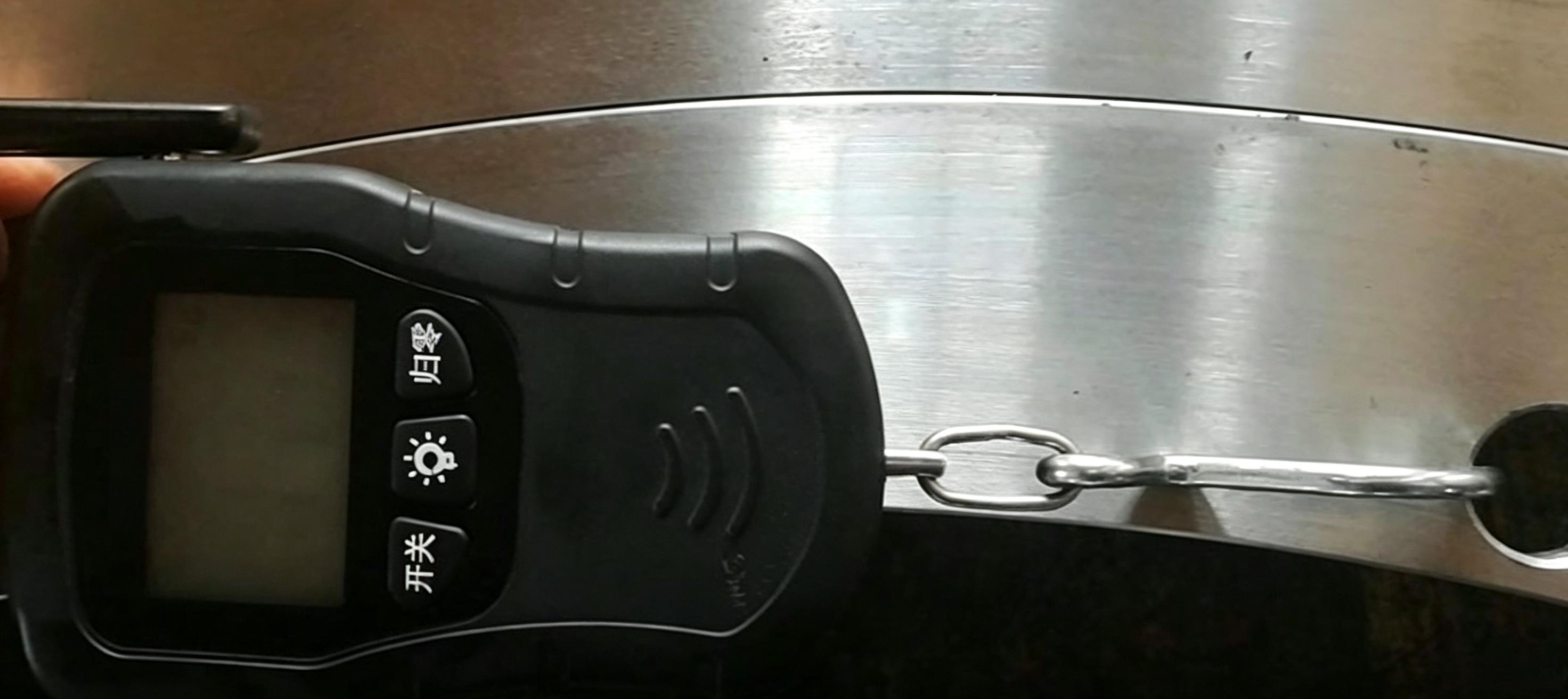

Die Methode Schwenklagerhersteller ist die Anlaufmoment-Methode: Messen Sie die tangentiale Anlaufkraft mit einem Spannungsmessgerät und berechnen Sie das Anlaufmoment. Nachdem das Drehmoment ermittelt wurde, wird die Vorspannung anhand der Beziehung zwischen Anlaufmoment und Vorspannung geschätzt.

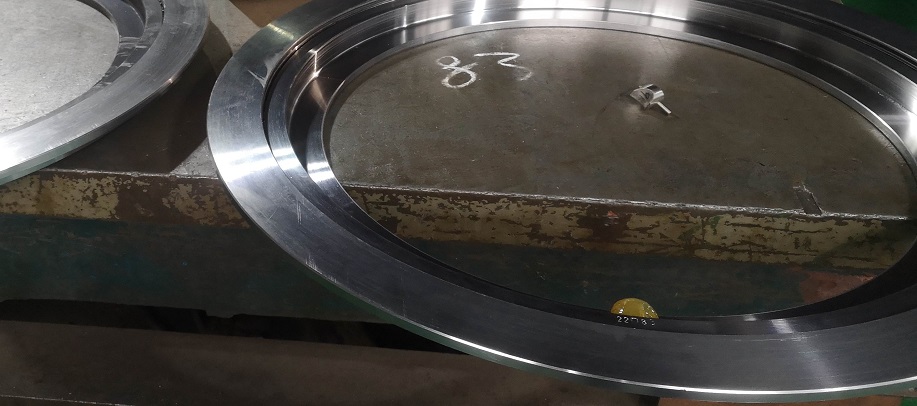

Anwendung von Drehverbindungen ohne Verzahnung

ZZ-Drehverbindungen ohne Verzahnung werden häufig in JIB-Kranen eingesetzt. Der JIB-Kran ist eine industrielle Komponente und ein leichter Kran mit geringer Arbeitsintensität. Er besteht aus einer Säule, einem Schwenkarm, einer Schwenkantriebsvorrichtung und einem Elektroseilzug. Das untere Ende der Säule wird mit Ankerbolzen am Betonfundament befestigt. Für die Anwendung dieser Art von Drehverbindung muss je nach Arbeitsumgebung regelmäßig Schmierfett nachgefüllt werden, um die Laufbahn zu schützen. Die Laufbahn sollte beim ersten Mal nach 50 Betriebsstunden und danach alle 300 Betriebsstunden mit Schmierfett gefüllt werden. Die Drehverbindung muss vor und nach längerer Stilllegung mit Fett gefüllt werden. Das Einfüllen von Fett sollte bei langsamer Drehung der Drehverbindung erfolgen. Wenn das Fett aus der Dichtung austritt, ist die Füllung abgeschlossen.

Wie funktioniert eine Drehverbindung ohne Verzahnung?

Eine Drehverbindung ohne Verzahnung besteht aus einem Innen- und Außenring mit dazwischen angeordneten Wälzkörpern (normalerweise Kugeln oder Rollen). Die Wälzkörper ermöglichen eine reibungslose Drehung zwischen den Ringen, sodass das Lager Lasten aufnehmen und übertragen kann. Diese kleinen Drehverbindungen werden häufig in Anwendungen eingesetzt, bei denen ein externes Zahnrad oder ein externer Antriebsmechanismus separat für die Drehbewegung verwendet wird.

Drehverbindung

Vierpunkt-Kugeldrehverbindung

Kreuzrollendrehverbindung

Einreihige Kugeldrehverbindung

Zweireihige Kugeldrehverbindung

Dreireihige Rollendrehverbindung

Drehringlager mit Außenverzahnung

Drehverbindung mit Innenverzahnung

Drehverbindung ohne Verzahnung

Flansch-Drehverbindung & Leichte Drehverbindung

Hochpräzise Kreuzrollendrehverbindung

Bagger-Drehverbindung

Kran-Drehverbindung

Kundenspezifische Drehverbindung

Schneckengetriebe-Drehantrieb


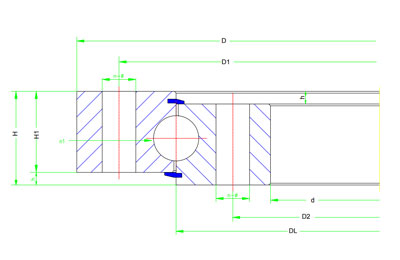

Spezifikationen von Drehverbindungen ohne Verzahnung



Drehverbindung ohne Verzahnung
MODELL	ABMESSUNGEN				BEFESTIGUNGSBOHRUNG									N.W
	ABMESSUNGEN				DURCHGANGSBOHRUNG (Typ A)				GEWINDEBOHRUNG（Typ B、C、D）					kg
	D	d	H	h	D1	D2	φ	n	D1	D2	d1	L	n
	mm				mm			n	mm				n
QU315.20	408	222	60	10	370	260	17	10	370	260	M16	24	10	31
QU355.20	448	262	60	10	410	300	17	10	410	300	M16	24	10	33
QU400.20	493	307	60	10	455	345	17	12	455	345	M16	24	12	42
QU450.20	543	357	60	10	505	395	17	12	505	395	M16	24	12	47
QU500.20	593	407	60	10	555	445	17	14	555	545	M16	24	14	53
QU560.20	656	464	70	10	618	502	17	14	618	502	M16	30	14	72
QU630.20	726	534	70	10	688	572	17	16	688	572	M16	30	16	80
QU710.20	806	614	70	10	768	652	17	18	768	652	M16	30	18	91
QU800.20	896	704	70	10	858	742	17	20	858	742	M16	30	20	102
QU800.25	908	692	78	10	864	736	22	18	864	736	M20	36	18	130
QU900.25	1008	792	78	10	964	836	22	20	964	836	M20	36	20	146
QU1000.25	1108	892	78	10	1064	936	22	24	1064	936	M20	36	24	162
QU1000.32	1124	876	90	10	1074	926	24	24	1074	926	M22	40	24	212
QU1120.32	1244	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	237
QU1250.32	1374	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	264
QU1400.32	1524	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	285
QU1250.40	1394	1108	102	12	1336	1164	26	32	1336	1164	M24	45	32	351
QU1400.40	1544	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	393
QU1600.40	1744	1458	102	12	1686	1514	26	40	1686	1514	M24	45	32	455
QU1800.40	1944	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	507
QU1600.50	1766	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	647
QU1800.50	1966	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	730
QU2000.50	2166	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	812
QU2240.50	2406	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	909
QU2500.50	2666	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	1015
QU2500.60	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	1457

Fachwissen und Erfahrung: ZZ verfügt über umfangreiches Fachwissen und langjährige Erfahrung im Bereich Drehverbindungen ohne Verzahnung. Wir sind auf die Konstruktion, Herstellung und Lieferung hochwertiger Drehverbindungen ohne Verzahnung spezialisiert und stellen sicher, dass Sie ein zuverlässiges und durchdachtes Produkt erhalten.

Kundenspezifische Anpassung: ZZ bietet kundenspezifische Anpassungsoptionen, um Ihre spezifischen Anwendungsanforderungen zu erfüllen. Wir können maßgeschneiderte Lösungen in Bezug auf Größe, Tragfähigkeit, Materialien und andere Spezifikationen anbieten und so sicherstellen, dass die kleine Drehverbindung perfekt zu Ihren Anforderungen passt.

Korrosionsschutz: ZZ legt Wert auf Korrosionsschutzmaßnahmen, um die Langlebigkeit ihrer Drehverbindungen zu gewährleisten. Wir können geeignete Oberflächenbehandlungen und Beschichtungen auftragen, um die Korrosionsbeständigkeit zu verbessern und die Lager in rauen Betriebsumgebungen zu schützen.

Wettbewerbsfähige Preise: ZZ strebt kosteneffiziente Lösungen an, ohne Kompromisse bei der Qualität einzugehen. Der Preis unserer Drehverbindungen ist wettbewerbsfähig, was die Drehverbindungen ohne Verzahnung zu einer attraktiven Option in Bezug auf das Preis-Leistungs-Verhältnis macht.

Häufig gestellte Fragen (FAQs) zu Drehverbindungen ohne Verzahnung

Q Welche Materialien werden üblicherweise für die Konstruktion von Drehverbindungen ohne Verzahnung verwendet?

Drehverbindungen ohne Verzahnung werden typischerweise aus hochwertigem Stahl wie Chrom-Molybdän-Stahl oder Edelstahl hergestellt, um Festigkeit, Haltbarkeit und Korrosionsbeständigkeit zu gewährleisten. Die Materialwahl hängt von Faktoren wie Tragfähigkeit, Betriebsbedingungen und Kostenaspekten ab.
Q Sind Drehverbindungen ohne Verzahnung anfällig für Korrosion?

Obwohl der kleine Drehkranz bei unzureichendem Schutz korrosionsanfällig sein kann, kann die Verwendung korrosionsbeständiger Materialien und geeigneter Oberflächenbehandlungen die Beständigkeit gegen Rost und Korrosion erheblich verbessern. Regelmäßige Wartung und Schmierung sind ebenfalls wichtig, um Korrosion zu verhindern und eine optimale Leistung zu gewährleisten.
Q Wie wähle ich die richtige Größe und den richtigen Typ einer Drehverbindung ohne Verzahnung für meine Anwendung aus?

Bei der Auswahl der geeigneten Drehverbindung ohne Verzahnung sind Faktoren wie Lastanforderungen, Betriebsbedingungen (einschließlich Geschwindigkeit und Temperatur), Platzbeschränkungen bei der Montage und die erforderliche Lebensdauer zu berücksichtigen. Es wird empfohlen, Hersteller oder Ingenieurprofis zu konsultieren, die auf Drehverbindungen spezialisiert sind, um eine korrekte Auswahl basierend auf Ihren spezifischen Anwendungsparametern sicherzustellen.
