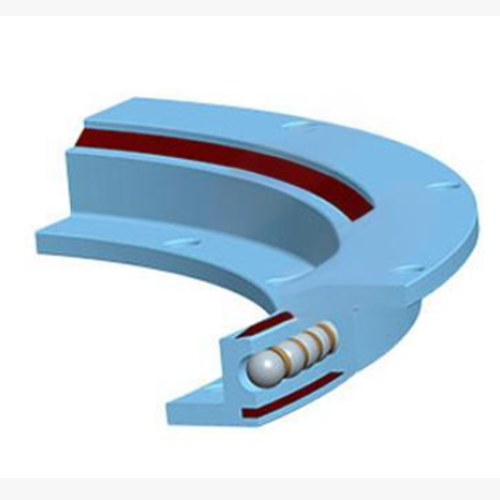

Flensdraaikrans & lichte draaikrans

Name: Flange Slewing Bearing & Light Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

Flens-slingerlagers & Lichte slingerlagers. Vergeleken met normale slingerlagers hebben flens-slingerlagers minder gewicht, maar dezelfde flexibiliteit bij rotatie. Wanneer machines dus beperkingen hebben qua ruimte en gewicht, is het flens-slingerager de beste keuze. Bij de productie van dit type slingerlager is de belangrijkste kwaliteitscontrole de uitloop van het oppervlak. ZZ-ingenieurs hebben ruime ervaring met dit probleem. We ontvangen voortdurend orders van Duitse, Spaanse, Zweedse en Franse klanten, wat de stabiliteit van de kwaliteit bevestigt.

Contact ZZ 

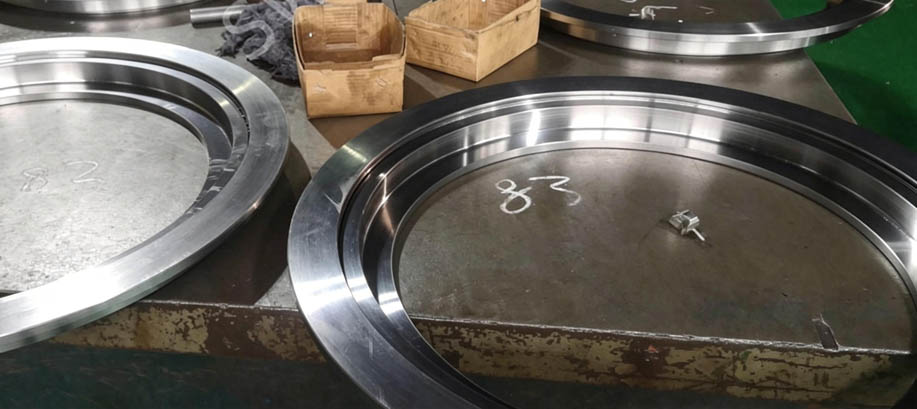

Kenmerken en voordelen van flens-slingerlagers & lichte slingerlagers

Doordat de totale vervorming van onze geproduceerde flens-slingerlagers zeer klein is en de productkwaliteit stabiel, ontvangen we vaak herhaalde orders van oude Europese klanten.

We kunnen flens-slingerlagers produceren die voldoen aan de eisen van Europese klanten, omdat we beschikken over volwassen flensverwerkingstechnologie. Over het algemeen wordt onze product-racebaanverharding behandeld met middenfrequentieharding. De grote inwendige spanning die ontstaat door temperatuurverschilsmelting kan niet worden geëlimineerd vanwege de grote afmeting van de flens maar het kleine dwarsdoorsnede-oppervlak, wat resulteert in overmatige vervorming.

Om dit vervormingsprobleem op te lossen, hebben we het productieproces aangepast – de draaistop na het harden werd aangepast, zodat de mate van vervorming werd verminderd. Ons bedrijf past het proces voortdurend aan op basis van verschillende producten om te voldoen aan de productveranderingen in de markt.

Draaikrans

Specificaties flens-slingerlagers & lichte slingerlagers







No.	Model	Configuratiegrootte			Montagematen				Structurele afmetingen		Tandwielgegevens			gewicht kg
		Configuratiegrootte			Montagematen				Structurele afmetingen		Tandwielgegevens
		D	da	H	D1	D2	n1	n2	H1	h	B	module	Z
1	ZZ-414N.20	518	326.5	56	490	375	8	12	46	10	46	5	67	28
2	ZZ-544N.20	648	445.2	56	620	505	10	16	46	10	46	6	76	39
3	ZZ-644N.20	748	547.2	56	720	605	12	18	46	10	46	6	93	46
4	ZZ-744N.20	848	649.2	56	820	705	12	20	46	10	46	6	110	52
5	ZZ-844N.20	948	737.6	56	920	805	14	20	46	10	46	8	94	62
6	ZZ-944N.20	1048	841.6	56	1020	905	16	22	46	10	46	8	107	65
7	ZZ-1094N.20	1198	985.6	56	1170	1055	16	24	46	10	46	8	125	80

No.	Model	Configuratiegrootte			Montagematen				Structurele afmetingen		Tandwielgegevens			gewicht kg
		Configuratiegrootte			Montagematen				Structurele afmetingen		Tandwielgegevens
		D	d	H	D1	D2	n1	n2	H1	h	B	module	Z
1	ZZ-414W.20	504	304	56	455	332	10	12	46	10	46	5	99	30
2	ZZ-544W.20	640.8	434	56	585	462	14	14	46	10	46	6	105	41
3	ZZ-644W.20	742.8	534	56	685	562	16	16	46	10	46	6	122	48
4	ZZ-744W.20	838.8	634	56	785	662	18	16	46	10	46	6	138	54
5	ZZ-844W.20	950.4	734	56	885	762	18	18	46	10	46	8	117	66
6	ZZ-944W.20	1046.4	834	56	985	862	20	18	46	10	46	8	129	71
7	ZZ-1094W.20	1198.4	984	56	1135	1012	22	20	46	10	46	8	148	83

No.	Model	Configuratiegrootte			Montagematen				Structurele afmetingen		gewicht kg
		Configuratiegrootte			Montagematen				Structurele afmetingen
		D	d	H	D1	D2	n1	n2	H1	H2
1	ZZ-414.20	518	304	56	490	332	8	12	46	46	24
2	ZZ-544.20	648	434	56	620	462	10	14	46	46	31
3	ZZ-644.20	748	534	56	720	562	12	16	46	46	37
4	ZZ-744.20	848	634	56	820	662	12	16	46	46	42
5	ZZ-844.20	948	734	56	920	762	14	18	46	46	48
6	ZZ-944.20	1048	834	56	1020	862	16	20	46	46	54
7	ZZ-1094.20	1198	984	56	1170	1012	16	20	46	46	62
