Strikt controleren van de kwaliteit van ZZ-draaikransen

ZZ-kwaliteit heeft twee gecertificeerde en erkende kwaliteitscertificeringen: ISO9001:2008 en ons interne kwaliteitscontrolesysteem.

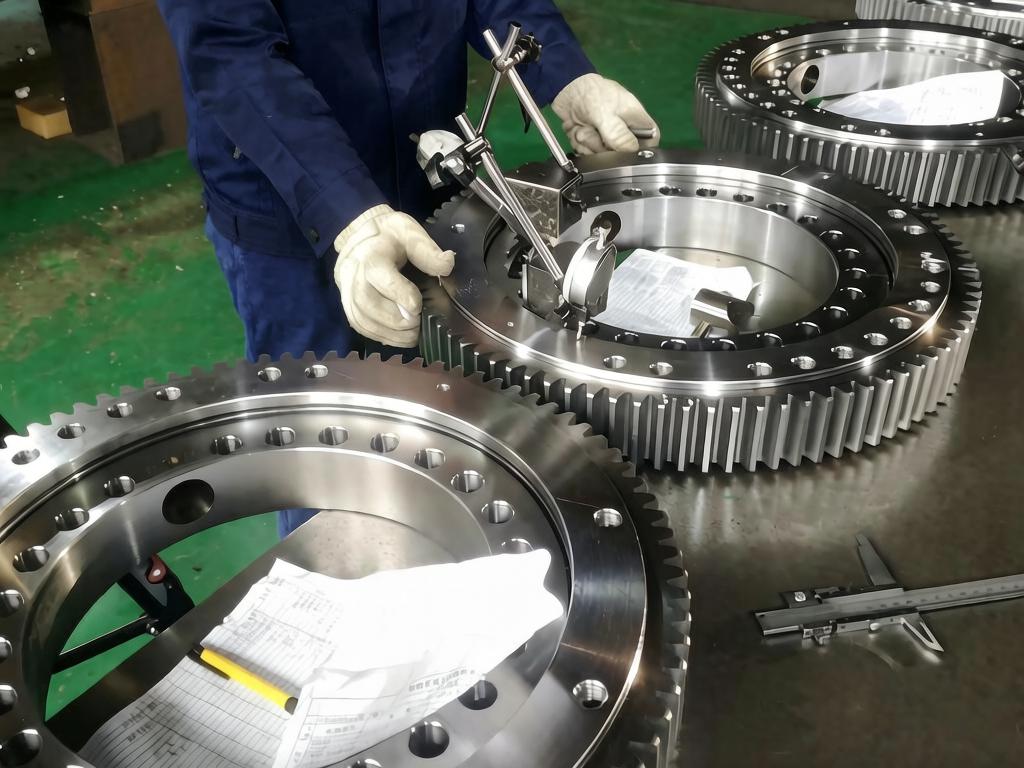

Inspectie van smeedstaal voor ZZ-draaikransen

Inspectie van smeedstaal voor draaikransen

ZZ kiest de beste fabrikant van smeedstaal - Masteel in China. Inspecties worden uitgevoerd bij elke stap van de productie.

De meeste klanten kiezen voor 50Mn, 42CrMo, S48C,

Materiaal	C	Si	Mn	S	P	Cr	Ni	Cu
50Mn	0.48-0.56	0.17-0.37	0.70-1.00	≤0.035	≤0.035	≤0.25	≤0.30	≤0.25
Materiaal	C	Si	Mn	S	P	Cr	Ni	Mo
42CrMo	0.38-0.45	0.17-0.37	0.50-0.80	≤0.035	≤0.035	0.90-1.20	≤0.30	0.15-0.25

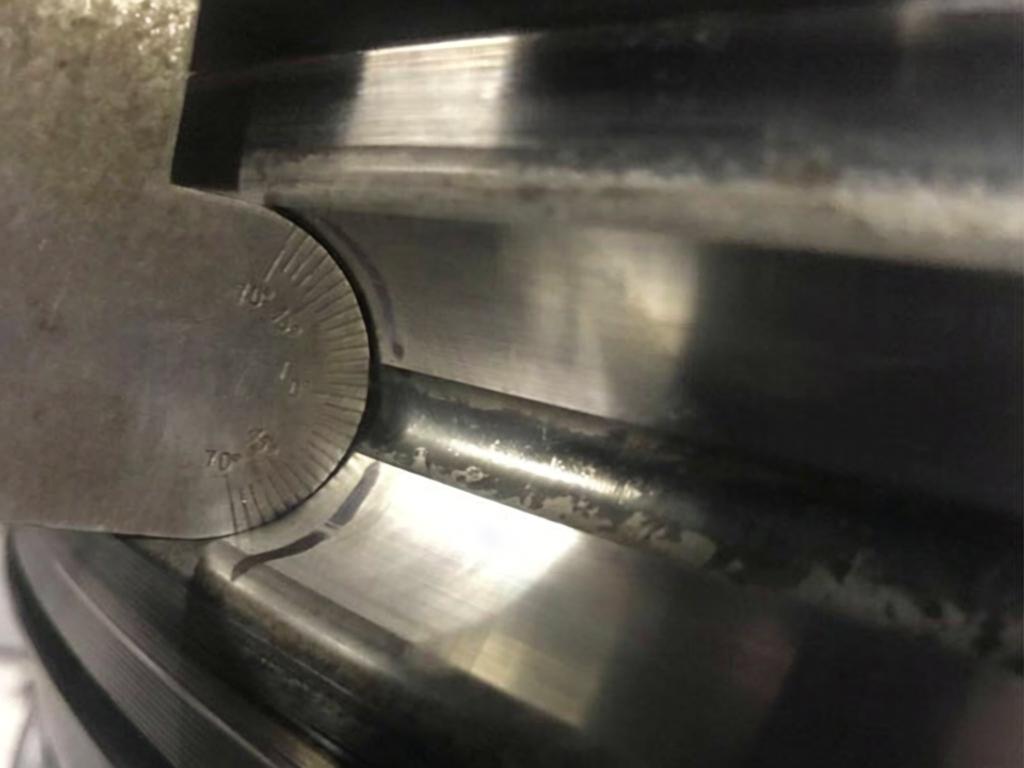

Procesinspectie van draaikranslagers

Stalen kogels en rollen: Kogels en rollen zijn belangrijk voor draaikransen, ze hebben een sterke invloed op de productlevensduur. De kwaliteit van ZZ-kogels en -rollen is al tientallen jaren bewezen.

Afdichting: De door ons gekozen afdichting is corrosiebestendig en trekvast.

Smeervet: we gebruiken alleen het bekende merk: Exxon Mobil Grease

Hardingsbehandeling: Elk stuk wordt gehard en ontlaten met HB207-269. We voeren hardingsbehandeling uit op het tandwiel volgens klantvereisten met HRC52±4 en op de loopbaan met HRC55-61.

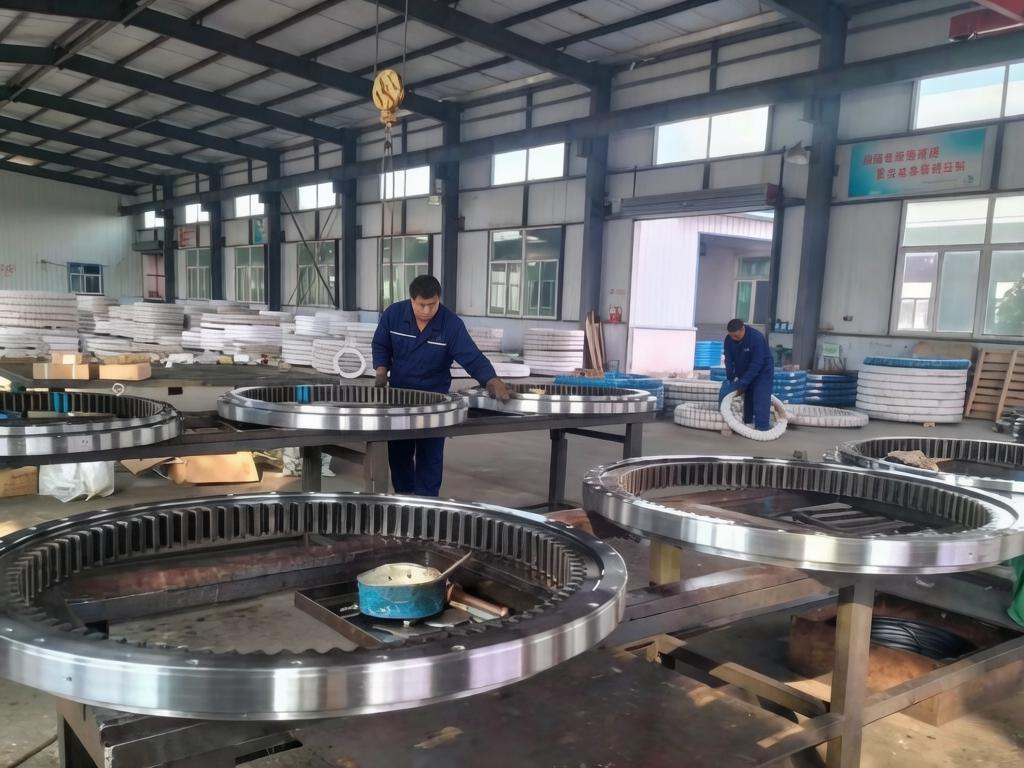

Montage-inspectie van draaikransen

Productassemblage-inspectie is de laatste en belangrijkste stap voordat het product onze fabriek verlaat. Het moet ervoor zorgen dat de draaikransen goedgekeurd zijn voordat ze de fabriek verlaten. Om deze reden heeft ons bedrijf 5 inspecteurs aangesteld in de laatste stap. De belangrijkste inspectie-inhoud omvat afmetingen, hardheid van de materiaalmatrix, hardheid van tandwielharding, hardheid van loopbaanharding, axiale en radiale speling, vlakloop, maximale punt van tandwieluitslag, kogellading, het oppervlak van het product is vrij van scheuren en krassen, enz.

De effectieve geharde laagdiepte

1. Om ervoor te zorgen dat de effectieve geharde laagdiepte van de loopbaanharding de volgende tabel bereikt, zullen we regelmatig de draaikransloopbaan doorsnijden om de werkelijke effectieve geharde laagdiepte te inspecteren, en zullen we het product ook doorsnijden volgens klantvereisten en naar een extern laboratorium sturen voor inspectie.

Kogelmaat	≤30mm	＞30-40mm	＞40-50mm	＞50mm
Hardingsdiepte	≥3.0mm	≥3.5mm	≥4.0mm	≥5.0mm

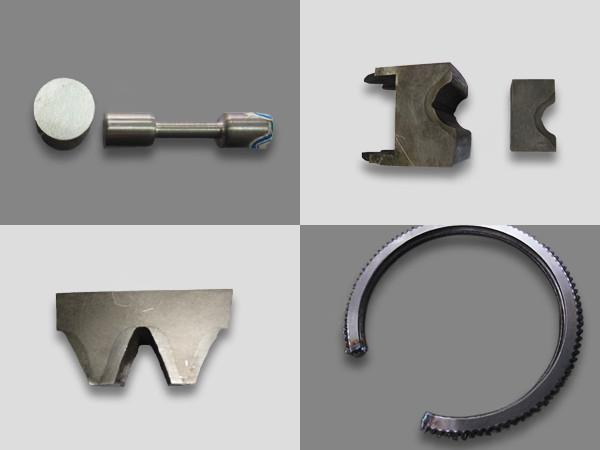

2. We snijden ook de draaikrans om de effectieve geharde diepte van de tanden te controleren om de volgende tabel te bereiken en snijden het ruwe materiaal om de mechanische eigenschappen te controleren, waaronder treksterkte, vloeigrens en rek.
