Zwenkring zonder tandwiel

Name: Slewing Bearing Without Gear
Brand: ZZ Bearing (Shanghai) Co., Ltd

Zwenklager zonder tandwiel, ZZ zwenklagers zonder tandwiel omvatten meestal het kogelcontacttype en het kruisrollertype. Afmetingen variëren van 80 mm tot 2500 mm, en het materiaal is 50Mn en 42CrMo4. Een zwenklager zonder tandwiel wordt ook veel gebruikt in vele machines, zoals rotators, verpakkingsmachines en hijskranen. Als een van de toonaangevende fabrikanten van zwenklagers, kan ZZ, ongeacht welke speciale eisen u heeft, voor u een zwenklager ontwerpen en produceren. We hebben vaak ook een voorraad smeedstaal voor schommel-set lagers zonder tandwiel; neem contact op met ons verkoopteam als u een maat nodig heeft.

Contact ZZ 

Kenmerken en voordelen van zwenklager zonder tandwiel

Er zijn niet veel zwenklagers zonder tandwiel in onze normale bestelling. Sommige klanten vereisen dat het zwenklager zonder tanden een voorspanning heeft. Om aan de behoeften van klanten te voldoen, hebben onze technici met succes het productieproces en het meetproces voor voorgespannen zwenklagers ontwikkeld.

Over het algemeen berust het op de axiale verplaatsing tussen de binnenste en buitenste kleine zwenkring van het lager om een deel of alle speling weg te nemen om voorspanning te bereiken. Hoe meten fabrikanten van zwenklagers de voorspanning?

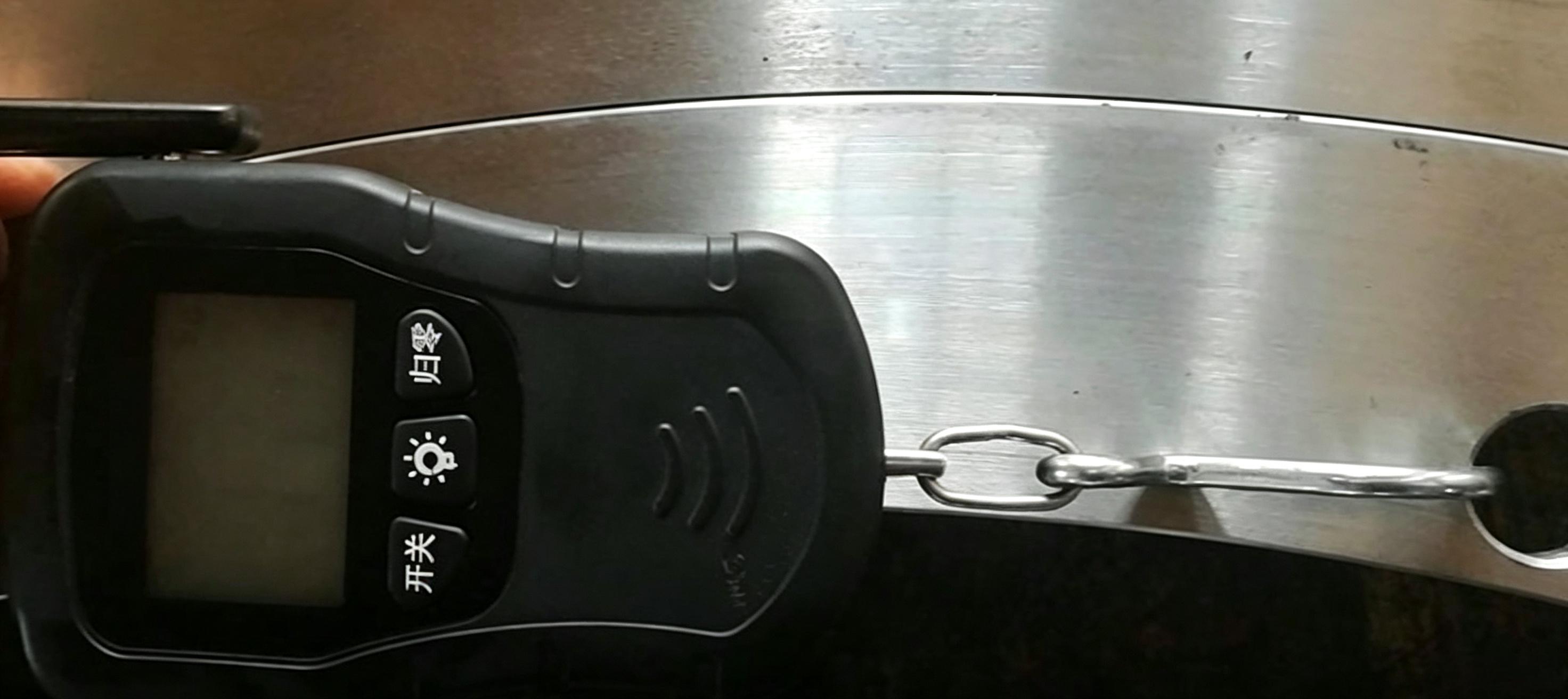

De methode fabrikanten van draaikransen gebruik is de startkoppelmethode: meet de starttangentiële kracht met een spanningsmeter en bereken het startkoppel. Nadat het koppel is verkregen, wordt de voorspanning geschat door de relatie tussen het startkoppel en de voorspanning.

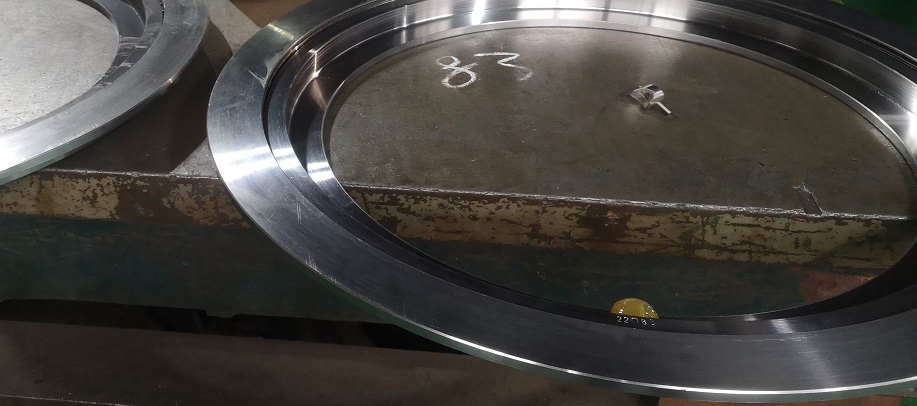

Toepassing van zwenklager zonder tandwiel

ZZ zwenklager zonder tandwiel wordt veel gebruikt in JIB-kranen. JIB-kraan is een industrieel onderdeel en is een lichte kraan met lichte werksterkte. Het bestaat uit een kolom, een zwenkarm, een zwenkaandrijving en een elektrische takel. Het onderste uiteinde van de kolom wordt met ankerbouten op de betonnen fundering bevestigd. Voor de toepassing van dit type zwenklager is het noodzakelijk om regelmatig smeervet toe te voegen, afhankelijk van de werkomgeving, om de loopbaan te beschermen. De loopbaan moet de eerste keer na 50 werkuren worden gevuld met smeervet en daarna elke 300 werkuren. Het zwenklager moet voor en na langdurige opslag met vet worden gevuld. Het vullen met vet moet worden uitgevoerd onder langzame rotatie van het zwenklager. Wanneer het vet uit de afdichting stroomt, betekent dit dat het vullen voltooid is.

Hoe werkt een zwenklager zonder tandwiel

Een zwenklager zonder tandwiel bestaat uit een binnen- en buitenring met rollementen (meestal kogels of rollen) ertussen. De rollementen zorgen voor een soepele rotatie tussen de ringen, waardoor het lager belastingen kan ondersteunen en overbrengen. Dit kleine zwenklager wordt vaak gebruikt in toepassingen waar een extern tandwiel of aandrijfmechanisme afzonderlijk wordt gebruikt voor rotatiebeweging.

Draaikrans

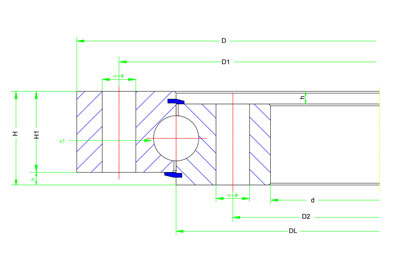

Specificaties van zwenklager zonder tandwiel



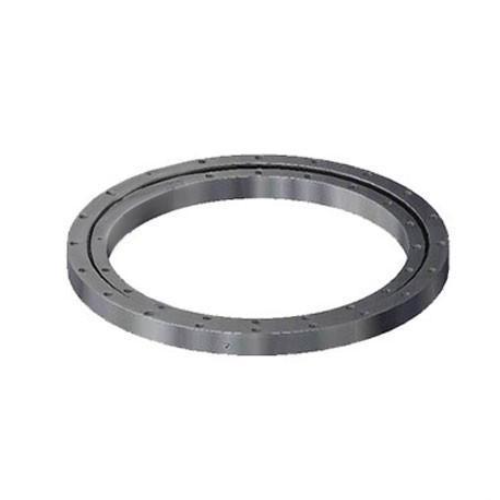

Zwenkring zonder tandwiel
MODEL	AFMETING				MONTAGEGAT									N.W
	AFMETING				DOORGAAND GAT (Type A)				SCHROEFGAT (Type B, C, D)					kg
	D	d	H	h	D1	D2	φ	n	D1	D2	d1	L	n
	mm				mm			n	mm				n
QU315.20	408	222	60	10	370	260	17	10	370	260	M16	24	10	31
QU355.20	448	262	60	10	410	300	17	10	410	300	M16	24	10	33
QU400.20	493	307	60	10	455	345	17	12	455	345	M16	24	12	42
QU450.20	543	357	60	10	505	395	17	12	505	395	M16	24	12	47
QU500.20	593	407	60	10	555	445	17	14	555	545	M16	24	14	53
QU560.20	656	464	70	10	618	502	17	14	618	502	M16	30	14	72
QU630.20	726	534	70	10	688	572	17	16	688	572	M16	30	16	80
QU710.20	806	614	70	10	768	652	17	18	768	652	M16	30	18	91
QU800.20	896	704	70	10	858	742	17	20	858	742	M16	30	20	102
QU800.25	908	692	78	10	864	736	22	18	864	736	M20	36	18	130
QU900.25	1008	792	78	10	964	836	22	20	964	836	M20	36	20	146
QU1000.25	1108	892	78	10	1064	936	22	24	1064	936	M20	36	24	162
QU1000.32	1124	876	90	10	1074	926	24	24	1074	926	M22	40	24	212
QU1120.32	1244	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	237
QU1250.32	1374	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	264
QU1400.32	1524	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	285
QU1250.40	1394	1108	102	12	1336	1164	26	32	1336	1164	M24	45	32	351
QU1400.40	1544	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	393
QU1600.40	1744	1458	102	12	1686	1514	26	40	1686	1514	M24	45	32	455
QU1800.40	1944	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	507
QU1600.50	1766	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	647
QU1800.50	1966	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	730
QU2000.50	2166	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	812
QU2240.50	2406	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	909
QU2500.50	2666	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	1015
QU2500.60	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	1457

Expertise en ervaring: ZZ heeft uitgebreide expertise en ervaring op het gebied van zwenklagers zonder tandwiel. Wij zijn gespecialiseerd in het ontwerp, de productie en de levering van hoogwaardige zwenklagers zonder tandwiel, zodat u een betrouwbaar en goed ontworpen product ontvangt.

Maatwerk: ZZ biedt aanpassingsopties om aan uw specifieke toepassingseisen te voldoen. Wij kunnen op maat gemaakte oplossingen bieden op het gebied van maat, draagvermogen, materialen en andere specificaties, zodat het kleine zwenklager perfect past bij uw behoeften.

Corrosiebescherming: ZZ besteedt aandacht aan corrosiebeschermingsmaatregelen om de levensduur van hun zwenklagers te waarborgen. Wij kunnen geschikte oppervlaktebehandelingen en coatings aanbrengen om de corrosiebestendigheid te verbeteren en de lagers te beschermen in zware werkomgevingen.

Concurrerende prijs: ZZ streeft ernaar kosteneffectieve oplossingen te bieden zonder concessies te doen aan de kwaliteit. Onze prijs voor zwenklagers is concurrerend, waardoor de zwenklagers zonder tandwiel een aantrekkelijke optie zijn qua waar voor uw geld.

Veelgestelde vragen over zwenklager zonder tandwiel

Q Welke materialen worden vaak gebruikt bij de constructie van zwenklagers zonder tandwiel?

Zwenklagers zonder tandwiel zijn meestal gemaakt van hoogwaardig staal, zoals chroom-molybdeenstaal of roestvrij staal, om sterkte, duurzaamheid en corrosiebestendigheid te bieden. De materiaalkeuze hangt af van factoren zoals draagvermogen, bedrijfsomstandigheden en kostenoverwegingen.
Q Zijn zwenklagers zonder tandwiel gevoelig voor corrosie?

Hoewel de kleine zwenkring gevoelig kan zijn voor corrosie als deze niet goed wordt beschermd, kunnen het gebruik van corrosiebestendige materialen en geschikte oppervlaktebehandelingen de weerstand tegen roest en corrosie aanzienlijk verbeteren. Regelmatig onderhoud en smering zijn ook belangrijk om corrosie te voorkomen en optimale prestaties te garanderen.
Q Hoe kies ik de juiste maat en type zwenklager zonder tandwiel voor mijn toepassing?

Het selecteren van het juiste zwenklager zonder tandwiel omvat het overwegen van factoren zoals belastingsvereisten, bedrijfsomstandigheden (inclusief snelheid en temperatuur), installatieruimtebeperkingen en vereiste levensduur. Het wordt aanbevolen om te overleggen met fabrikanten of ingenieurs die gespecialiseerd zijn in zwenklagers om een juiste selectie te garanderen op basis van uw specifieke toepassingsparameters.
