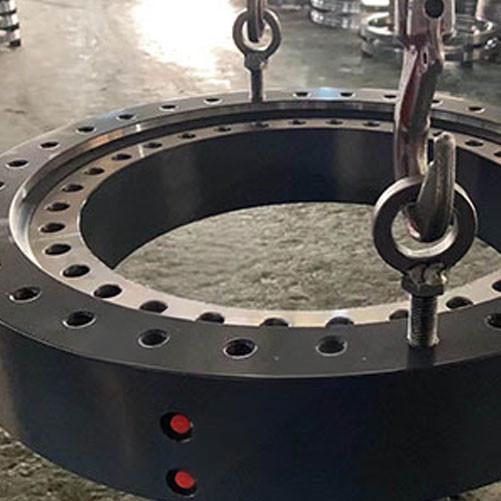

محمل دوار كروي صف مزدوج

Name: Double Row Ball Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

عادةً ما يتضمن المحمل الكروي الدوار مزدوج الصف عناصر دوارة بنفس الحجم وعناصر دوارة بأحجام مختلفة. يتكون القرص الدوار المحمل الكروي الثقيل من صفين من الكرات التي يمكنها تحمل أحمال محورية وشعاعية وعزوم انقلاب أعلى بكثير، ويُستخدم على نطاق واسع في المعدات الثقيلة مثل معدات التعدين والرافعات الزاحفة الكبيرة. بوصفنا أحد المحترفين مصنعي المحامل الحلقية الدوارة ، تم تركيب المحمل الدوار المزدوج الصف من ZZ على العديد من آلات العملاء، وحصل على سمعة عالية من المستخدمين النهائيين، حيث يمكننا مساعدة المستخدم النهائي على تعظيم أجهزته وتوفير خدمة ما بعد البيع الفعالة في الوقت المناسب والدعم الفني للمحمل الكروي الدوار.

اتصل بـ ZZ 

ميزات وفوائد المحمل الكروي الدوار مزدوج الصف

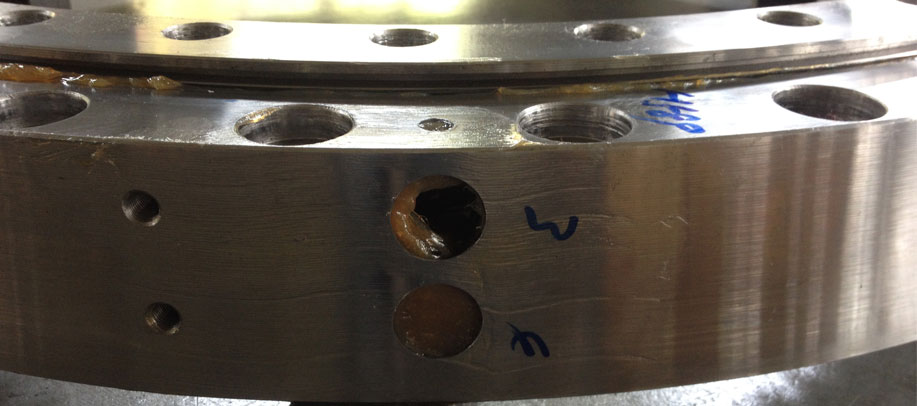

ميزات وفوائد محمل الدوران الكروي المزدوج الصف

توصي ZZ العملاء باختيار المحمل الدوار مزدوج الصف وفقًا لمتطلبات العميل لسعة تحمل المحمل.

يمكن للمحمل الكروي الدوار مزدوج الصف تحمل أحمال محورية أكبر وأحمال شعاعية مناسبة وعزوم انقلاب. مقارنةً بالمحامل الدوارة ثلاثية الصف، يمكن للمحمل الدوار مزدوج الصف خفض تكاليف الشراء للعملاء.

المحمل الدوار بثلاثة صفوف من البكرات يلبي متطلبات الحجم الصغير والحمل الكبير. ومع ذلك، عندما يكون انحراف الحمل المحوري صغيرًا نسبيًا، تكون سعة تحمل المحمل الدوار ثلاثي الصف غنية والتكلفة مرتفعة نسبيًا. يمتلك مهندسو شركتنا قدرات قوية في تصميم المنتجات، لا تتردد في الاتصال بنا إذا كنت بحاجة إلى محمل دوار مزدوج الصف.

تطبيقات المحمل الكروي الدوار مزدوج الصف

المحمل الدوار مزدوج الصف هو نوع من المحامل الدوارة المستخدمة في الرافعات البحرية. يوجد عادةً 4 قطع من المحامل الدوارة على السفن لمشاركة عمليات التحميل والتفريغ للسفينة، وعادةً ما يكون العمر الافتراضي المطلوب من 6 إلى 10 سنوات. لذلك، من المهم جدًا ضمان موثوقية ومتانة المحامل الدوارة.

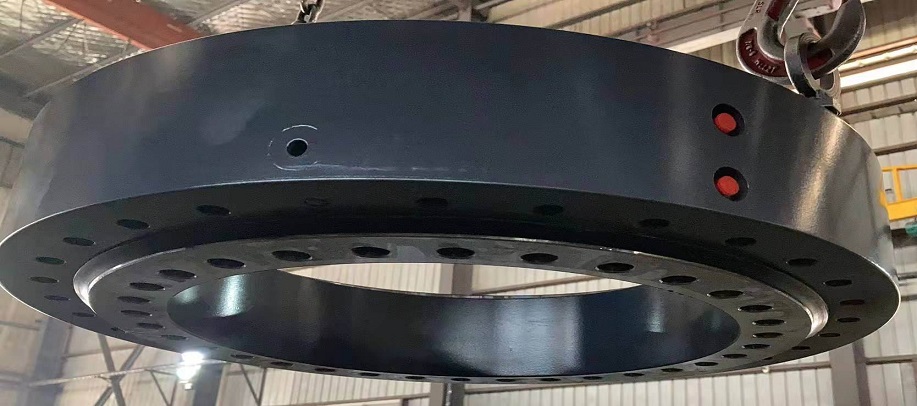

تطبيق محمل الدوران الكروي المزدوج الصف

خصائص المحامل الدوارة البحرية هي المرونة العالية والسرعة الدورانية المرتفعة نسبيًا، ويكون الحمل عادةً بين 15-30 طنًا، لذلك تُستخدم المحامل الكروية ذات التلامس الرباعي على نطاق واسع. ولكن ما هي ميزات التصميم ومزايا المحامل الكروية أحادية الصف ومزدوجة الصف؟

أولاً، يجب أن يكون ارتفاع

المحمل الكروي الدوار أحادي الصف مرتفعًا، ويجب أن يكون قطر الكرة الفولاذية 60-70 مم لضمان كفاية سعة التحمل وأداء إغلاق أفضل. في الاستخدام المبكر للمحمل، كان التطبيق مرتفعًا جدًا وكانت ملاحظات المستخدم جيدة. الخاصية هي أن الارتفاع مرتفع والكرة الفولاذية موسعة، مما يحسن صلابة وقوة المحمل، وهو خيار جيد جدًا. المحمل الكروي مزدوج الصف يعتمد على اعتبار مرونة المحمل الدوار، والاعتبار الهيكلي الذي زاد لتقليل التعب المفرط لمجرى السباق والكرة الفولاذية، وبالتالي تحسين عمر واستقرار المحمل الدوار. اعتبارات التصميم مثالية، لكن عملية التطبيق بها عيوب، حيث يظهر أحيانًا انحراف في قوة مجرى السباق.

بالجمع بين المحامل الدوارة للهيكلين، نظرًا لأن نقاط البداية مختلفة قليلاً، فإن كلاهما له سجل جيد ومستقر على الرافعات البحرية. من التعليقات، المزايا والعيوب ليست واضحة، وكلا الهيكلين لا يزالان خيارين جيدين. بالطبع، سعر المحامل الدوارة مزدوجة الصف أعلى بشكل ملحوظ من المحامل الدوارة أحادية الصف.

متطلبات تركيب المحامل الدوارة مزدوجة الصف

ضمان النظافة:

قبل التركيب، تأكد من أن أسطح التركيب والمكونات المتزاوجة نظيفة وخالية من الحطام أو الأوساخ أو أي ملوثات أخرى قد تؤثر على أداء المحمل.

المحاذاة الصحيحة:

تأكد من المحاذاة الدقيقة للمحمل الدوار مزدوج الصف مع المكونات المتزاوجة. يمكن أن يؤدي عدم المحاذاة إلى زيادة الإجهاد والتآكل المبكر وتقليل عمر المحمل.

مواصفات عزم الربط:

اتبع مواصفات عزم الربط الموصى بها من الشركة المصنعة لربط مسامير التثبيت. يمكن أن يؤدي الإفراط في الربط إلى تحميل مسبق زائد، بينما يمكن أن يؤدي الربط غير الكافي إلى ارتخاء وعدم محاذاة.

التشحيم:

ضع مادة التشحيم المناسبة على أسطح المحمل الكروي مزدوج الصف أثناء التركيب. اتبع توصيات الشركة المصنعة لنوع وكمية مادة التشحيم المستخدمة. يساعد التشحيم الكافي في تقليل الاحتكاك وتقليل التآكل وتبديد الحرارة بشكل فعال.

مواصفات المحمل الدوار مزدوج الصف

محمل دوار

الموديل





No.	حجم التكوين	حجم التركيب			حجم الهيكل						بيانات الترس		الوزن كجم				الموديول
		حجم التركيب			حجم الهيكل						بيانات الترس		الوزن كجم
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	الأسئلة الشائعة حول المحمل الدوار مزدوج الصف	Da	Z
1	ZZ-476.25	565	382	98	540	410	24	17	24	17	88	10	60	5	595	117	88
2	ZZ-576.20	670	470	92	640	508	18	17	18	17	83	9	60	5	695	136	110
3	ZZ-691.25	785	590	99	753	628	21	36	21	36	89	10	89	10	836	81	138
4	ZZ-968.22	1042	893	92	1015	922	30	17	30	17	83	9	76	8	1080	133	155
5	ZZ-1215.25	1330	1095	108	1290	1135	48	23	48	23	98	10	90	10	1378	136	345
6	ZZ-1248.40	1414	1085	144	1359	1139	44	28	44	28	135	9	115	12	1474	120	500
7	ZZ-1578.40	1744	1433	156	1671	1485	60	28	60	28	140	16	140	16	1805	109	910

No.	حجم التكوين	حجم التركيب			حجم الهيكل						بيانات الترس		الوزن كجم				الموديول
		حجم التركيب			حجم الهيكل						بيانات الترس		الوزن كجم
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	الأسئلة الشائعة حول المحمل الدوار مزدوج الصف	da	Z
1	ZZ-755.25	875	628	104	823	675	40	26	40	26	95	9	81	10	582	59	200
2	ZZ-888.22	982	792	97	944	826	36	22	36	22	87	10	80	8	754	95	170
3	ZZ-1088.20	1172	1010	97	1134	1040	36	17	36	17	88	9	80	10	962	97	175
4	ZZ-1100.25	1196	1010	110	1160	1040	36	31	36	31	96	14	90	10	963.5	98	240
5	ZZ-1222.25	1345	1115	108	1290	1150	40	21	40	21	98	10	88	10	1061.6	108	360
6	ZZ-1350.30	1470	1230	108	1425	1270	48	34	48	34	98	10	90	12	1179	100	365

كيف يختلف المحمل الدوار مزدوج الصف عن المحمل الدوار أحادي الصف؟

Q يختلف المحمل الدوار الكروي عن المحمل الدوار أحادي الصف من حيث هيكله وسعة تحمله. إليك الاختلافات الرئيسية بين الاثنين:

الهيكل: يتكون المحمل الدوار أحادي الصف من صف واحد من العناصر الدوارة (عادةً كرات أو بكرات) موضوعة بين حلقتين. في المقابل، يحتوي المحمل الدوار مزدوج الصف على صفين من العناصر الدوارة، مع وضع كل صف بين حلقتين. يوفر هذا الترتيب سعة تحميل متزايدة واستقرارًا محسنًا.

سعة التحميل: نظرًا لوجود صفين من العناصر الدوارة، يمكن للقرص الدوار ذي المحمل الكروي المزدوج التعامل مع أحمال محورية وشعاعية وعزوم انقلاب أعلى بكثير مقارنة بالمحمل الدوار أحادي الصف. يعمل الصف الإضافي من العناصر الدوارة على توزيع الحمل بشكل متساوٍ، مما يؤدي إلى تعزيز قدرات التحميل.

الصلابة والثبات: يعمل التكوين المزدوج الصف على تحسين صلابة وثبات المحمل الدوار. يوفر مقاومة متزايدة للتشوه والانحراف تحت الأحمال الثقيلة.

هل يمكن تخصيص المحامل الدوارة مزدوجة الصف لتطبيقات محددة؟
Q نعم، يمكن تخصيص المحمل الكروي الدوار مزدوج الصف لتلبية متطلبات التطبيق المحددة. يتيح التخصيص تكييف تصميم المحمل وحجمه وسعة تحمله وخيارات الإغلاق والتشحيم والميزات الأخرى لتناسب الاحتياجات الفريدة لمختلف الصناعات والتطبيقات.

Yes, double row ball slewing bearing can be customized to meet specific application requirements. Customization allows for the adaptation of the bearing's design, size, load capacity, sealing options, lubrication, and other features to suit the unique needs of different industries and applications.
Q كيف يمكنني تحديد الحجم المناسب لمحمل الدوران المزدوج الصف لتطبيقي؟

متطلبات الحمولة: حدد أقصى أحمال محورية وشعاعية ولحظية سيدعمها محمل الدوران في تطبيقك. يشمل ذلك الأحمال الثابتة والديناميكية. من الضروري حساب الأحمال بدقة لضمان قدرة المحمل على معالجة القوى المتوقعة.

ظروف التشغيل: ضع في اعتبارك ظروف التشغيل مثل السرعة ودرجة الحرارة والعوامل البيئية. قد تتطلب السرعات العالية أو درجات الحرارة القصوى اعتبارات خاصة في اختيار المحمل.

مساحة التركيب: قيّم المساحة المتاحة لتركيب محمل الدوران. ضع في اعتبارك القطر الخارجي والقطر الداخلي والأبعاد الكلية للمحمل لضمان ملاءمته داخل المنطقة المخصصة.

هندسة المحمل: تأتي القرص الدوار للمحمل الكروي الثقيل بأشكال وتصاميم متنوعة. قيّم خيارات الهندسة المتاحة واختر ما يناسب متطلبات تطبيقك.
Q ما هي ممارسات الصيانة الموصى بها لمحامل الدوران المزدوجة الصف؟

الفحص المنتظم: قم بإجراء فحوصات بصرية منتظمة لمحمل الدوران المزدوج الصف للتحقق من علامات التآكل أو التلف أو التآكل. ابحث عن ضوضاء غير طبيعية أو اهتزاز أو تغيرات في درجة الحرارة قد تشير إلى مشاكل محتملة.

صيانة التشحيم: راقب حالة التشحيم وأعد تزويد مادة التشحيم أو استبدلها حسب الحاجة. تأكد من أن فترات وكميات التشحيم تتوافق مع توصيات الشركة المصنعة.

سلامة الختم: افحص الأختام والحشيات بانتظام للتأكد من أن تأرجح المحمل الكروي سليم ويوفر حماية فعالة ضد الملوثات. استبدل أي أختام تالفة أو مهترئة فورًا.

توزيع الحمولة: افحص مسامير التثبيت والوصلات بشكل دوري للتأكد من بقائها مشدودة وآمنة. يمكن أن يؤدي التحميل غير المتساوي أو الوصلات المرتخية إلى تركيز الإجهاد وفشل مبكر.

الاعتبارات البيئية: إذا كان محمل الدوران الكروي المزدوج الصف يعمل في بيئات قاسية أو متطرفة، فاتخذ احتياطات إضافية. على سبيل المثال، في البيئات المسببة للتآكل، فكر في استخدام طلاءات أو مواد مقاومة للتآكل وطبق إجراءات إحكام مناسبة.
