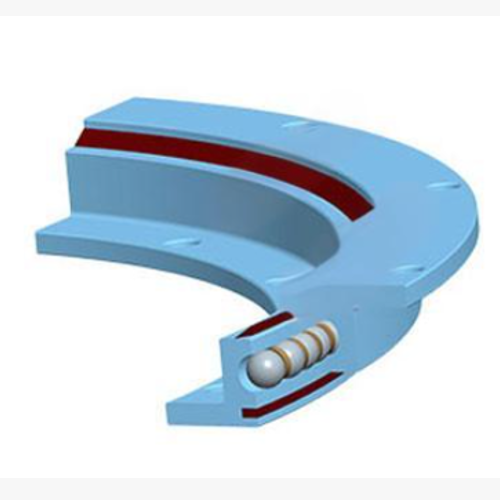

محمل دوار مزود بشفة ومحمل دوار خفيف

Name: Flange Slewing Bearing & Light Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

محمل دوار بشفة ومحمل دوار خفيف، مقارنة بالمحمل الدوار العادي، فإن المحمل الدوار بشفة له وزن أقل ولكنه نفس المرونة عند الدوران، لذلك عندما تكون الآلات محدودة المساحة والوزن، فإن المحمل الدوار بشفة هو الخيار الأفضل. عند إنتاج هذا النوع من المحمل الدوار، فإن مراقبة الجودة الرئيسية هي تفاوت السطح، ومهندسو ZZ لديهم خبرة غنية في مثل هذه المشكلة، وقد تلقينا طلبات متكررة من عملاء في ألمانيا وإسبانيا والسويد وفرنسا، مما يساعد على إثبات استقرار الجودة.

اتصل بـ ZZ 

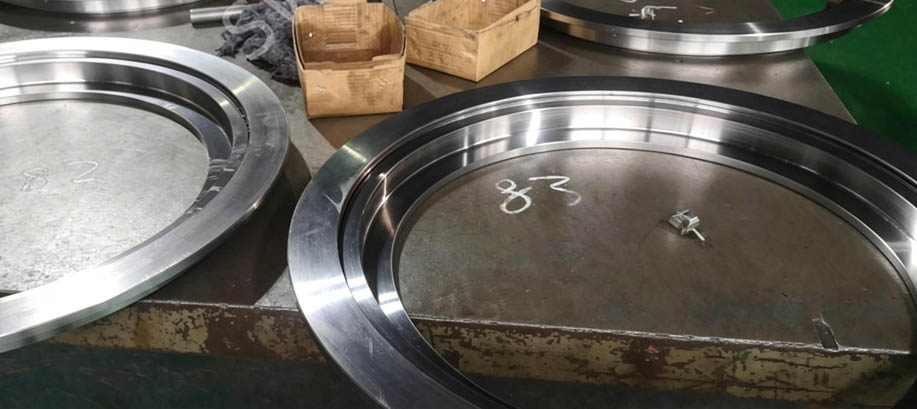

ميزات وفوائد المحمل الدوار بشفة والمحمل الدوار الخفيف

بسبب أن التشوه الكلي للمحمل الدوار بشفة الذي ننتجه صغير جدًا وجودة المنتج مستقرة، فإننا غالبًا ما نتلقى طلبات متكررة من العملاء الأوروبيين القدامى.

يمكننا إنتاج محامل دوارة بشفة ترضي العملاء الأوروبيين لأن لدينا تقنية معالجة شفة ناضجة. بشكل عام، معالجة تصلب مجرى السباق لمنتجنا هي التبريد بالتردد المتوسط، ولا يمكن للضغوط الداخلية الكبيرة الناتجة عن اندماج فرق درجة الحرارة إزالة الضغوط الداخلية بسبب الحجم الكبير للشفة ولكن مساحة المقطع العرضي صغيرة، مما يؤدي إلى تشوه مفرط.

لحل مشكلة التشوه هذه، قمنا بتعديل عملية الإنتاج - تعديل نقطة توقف الخراطة بعد التبريد، بحيث يتم تقليل مقدار التشوه. تعمل شركتنا باستمرار على تعديل العملية وفقًا للمنتجات المختلفة لتلبية تغيرات السوق.

محمل دوار

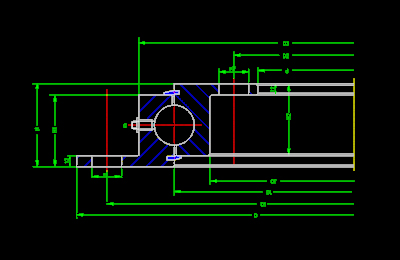

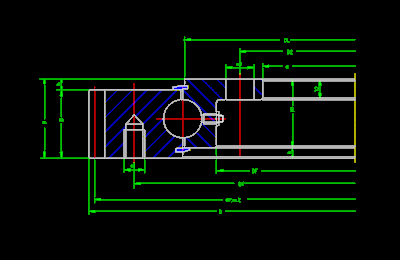

مواصفات المحمل الدوار بشفة والمحمل الدوار الخفيف







No.	الموديل	حجم التكوين			حجم التركيب				الحجم الهيكلي		بيانات الترس			الوزن (كجم)
		حجم التكوين			حجم التركيب				الحجم الهيكلي		بيانات الترس
		D	da	H	D1	D2	n1	n2	H1	h	B	الموديول	Z
1	ZZ-414N.20	518	326.5	56	490	375	8	12	46	10	46	5	67	28
2	ZZ-544N.20	648	445.2	56	620	505	10	16	46	10	46	6	76	39
3	ZZ-644N.20	748	547.2	56	720	605	12	18	46	10	46	6	93	46
4	ZZ-744N.20	848	649.2	56	820	705	12	20	46	10	46	6	110	52
5	ZZ-844N.20	948	737.6	56	920	805	14	20	46	10	46	8	94	62
6	ZZ-944N.20	1048	841.6	56	1020	905	16	22	46	10	46	8	107	65
7	ZZ-1094N.20	1198	985.6	56	1170	1055	16	24	46	10	46	8	125	80

No.	الموديل	حجم التكوين			حجم التركيب				الحجم الهيكلي		بيانات الترس			الوزن (كجم)
		حجم التكوين			حجم التركيب				الحجم الهيكلي		بيانات الترس
		D	d	H	D1	D2	n1	n2	H1	h	B	الموديول	Z
1	ZZ-414W.20	504	304	56	455	332	10	12	46	10	46	5	99	30
2	ZZ-544W.20	640.8	434	56	585	462	14	14	46	10	46	6	105	41
3	ZZ-644W.20	742.8	534	56	685	562	16	16	46	10	46	6	122	48
4	ZZ-744W.20	838.8	634	56	785	662	18	16	46	10	46	6	138	54
5	ZZ-844W.20	950.4	734	56	885	762	18	18	46	10	46	8	117	66
6	ZZ-944W.20	1046.4	834	56	985	862	20	18	46	10	46	8	129	71
7	ZZ-1094W.20	1198.4	984	56	1135	1012	22	20	46	10	46	8	148	83

No.	الموديل	حجم التكوين			حجم التركيب				الحجم الهيكلي		الوزن (كجم)
		حجم التكوين			حجم التركيب				الحجم الهيكلي
		D	d	H	D1	D2	n1	n2	H1	H2
1	ZZ-414.20	518	304	56	490	332	8	12	46	46	24
2	ZZ-544.20	648	434	56	620	462	10	14	46	46	31
3	ZZ-644.20	748	534	56	720	562	12	16	46	46	37
4	ZZ-744.20	848	634	56	820	662	12	16	46	46	42
5	ZZ-844.20	948	734	56	920	762	14	18	46	46	48
6	ZZ-944.20	1048	834	56	1020	862	16	20	46	46	54
7	ZZ-1094.20	1198	984	56	1170	1012	16	20	46	46	62
