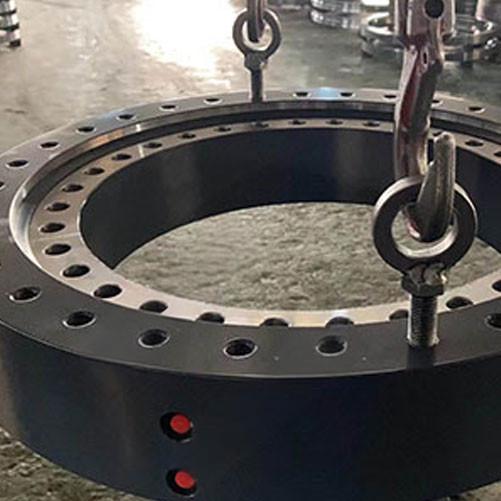

ตลับลูกปืนหมุนแบบลูกกลมสองแถว

Name: Double Row Ball Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

ตลับลูกปืนกลมแบบสองแถวมักประกอบด้วยลูกกลิ้งที่มีขนาดเท่ากันและลูกกลิ้งที่มีขนาดต่างกัน แท่นหมุนตลับลูกปืนกลมสำหรับงานหนักประกอบด้วยลูกปืนสองแถวซึ่งสามารถรับแรงตามแนวแกน แนวรัศมี และแรงบิดพลิกคว่ำที่สูงกว่า ซึ่งใช้กันอย่างแพร่หลายในอุปกรณ์หนัก เช่น อุปกรณ์ทำเหมืองและเครนตีนตะขาบขนาดใหญ่ ในฐานะหนึ่งในผู้ผลิตมืออาชีพ ผู้ผลิตตลับลูกปืนหมุน ตลับลูกปืนหมุนสองแถวของ ZZ ถูกประกอบเข้ากับเครื่องจักรของลูกค้าหลายราย และได้รับชื่อเสียงที่ดีจากผู้ใช้งานปลายทาง เนื่องจากเราสามารถช่วยให้ผู้ใช้งานปลายทางเพิ่มประสิทธิภาพสูงสุดของเครื่องจักรของตน และให้บริการหลังการขายและการสนับสนุนทางเทคนิคสำหรับตลับลูกปืนกลมหมุนอย่างทันท่วงทีและมีประสิทธิภาพ

ติดต่อ ZZ 

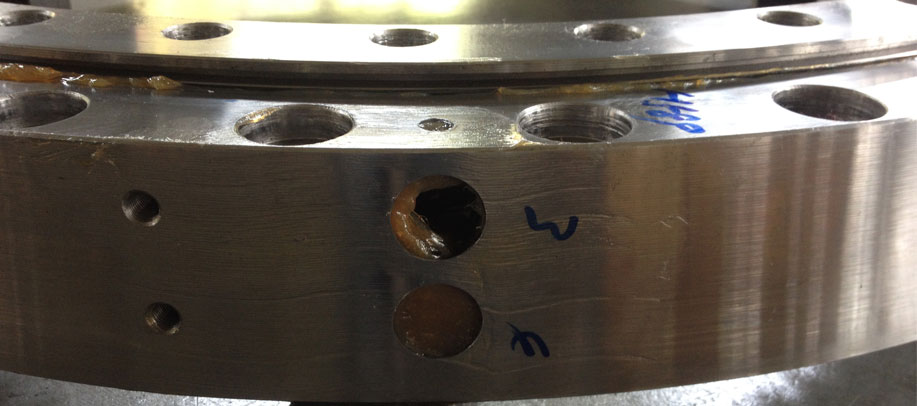

คุณสมบัติและประโยชน์ของตลับลูกปืนกลมแบบสองแถว

คุณสมบัติและประโยชน์ของตลับลูกปืนหมุนเวียนสองแถว

ZZ แนะนำให้ลูกค้าเลือกตลับลูกปืนหมุนสองแถวตามความต้องการของลูกค้าเกี่ยวกับความสามารถในการรับน้ำหนักของตลับลูกปืน

ตลับลูกปืนกลมแบบสองแถวสามารถรับน้ำหนักตามแนวแกนที่มากขึ้น น้ำหนักตามแนวรัศมีที่เหมาะสม และแรงบิดพลิกคว่ำ เมื่อเทียบกับตลับลูกปืนหมุนสามแถว ตลับลูกปืนหมุนสองแถวสามารถลดต้นทุนการจัดซื้อสำหรับลูกค้าได้

ตลับลูกปืนหมุน แบบลูกกลิ้งสามแถว ตรงตามข้อกำหนดเรื่องขนาดเล็กและน้ำหนักมาก อย่างไรก็ตาม เมื่อค่าความเยื้องศูนย์ของน้ำหนักตามแนวแกนค่อนข้างน้อย ความสามารถในการรับน้ำหนักของตลับลูกปืนหมุนสามแถวจะสูงเกินพอและมีต้นทุนค่อนข้างสูง

วิศวกรของบริษัทเรามีความสามารถในการออกแบบผลิตภัณฑ์ที่แข็งแกร่ง โปรดติดต่อเราหากคุณต้องการตลับลูกปืนหมุนสองแถว

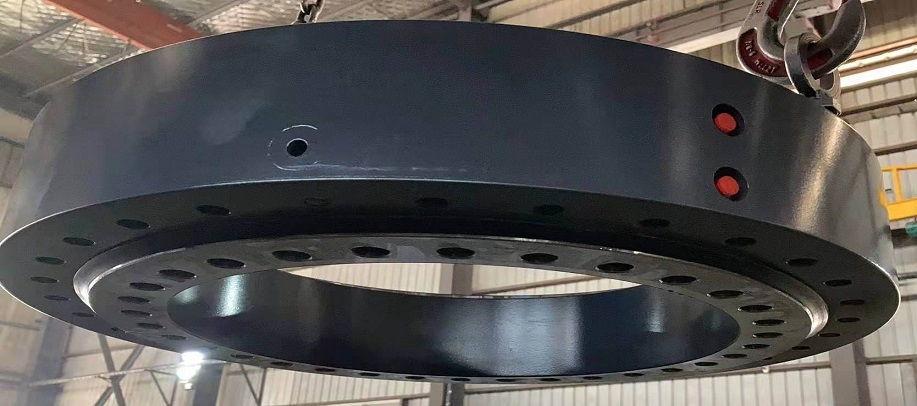

การประยุกต์ใช้ตลับลูกปืนกลมแบบสองแถว

การประยุกต์ใช้ตลับลูกปืนหมุนเวียนสองแถว

ตลับลูกปืนหมุนสองแถวเป็นตลับลูกปืนหมุนชนิดหนึ่งที่ใช้บนเครนของเรือ โดยทั่วไปจะมีตลับลูกปืนหมุน 4 ชิ้นบนเรือเพื่อแบ่งปันการดำเนินการโหลดและขนถ่ายของเรือ และอายุการใช้งานโดยทั่วไปต้องอยู่ที่ 6-10 ปี ดังนั้น การรับประกันความน่าเชื่อถือและความทนทานของตลับลูกปืนหมุนจึงสำคัญมาก

ลักษณะของตลับลูกปืนหมุนสำหรับเรือคือมีความยืดหยุ่นสูง ความเร็วรอบค่อนข้างสูง และน้ำหนักโดยทั่วไปอยู่ระหว่าง 15-30 ตัน ดังนั้นตลับลูกปืนกลมแบบสัมผัสสี่จุดจึงถูกใช้อย่างแพร่หลาย แต่คุณสมบัติการออกแบบและข้อดีของตลับลูกปืนกลมแบบแถวเดียวและสองแถวคืออะไร

ก่อนอื่น ความสูงของ ตลับลูกปืนกลมแบบแถวเดียว ควรสูง และลูกเหล็กควรมีขนาด 60-70 มม. เพื่อให้แน่ใจว่าความสามารถในการรับน้ำหนักเพียงพอและประสิทธิภาพการซีลดีขึ้น ในการใช้งานช่วงแรก ตลับลูกปืนถูกนำไปใช้อย่างมาก และผู้ใช้ตอบรับดี ลักษณะคือความสูงที่สูงและลูกเหล็กที่ใหญ่ขึ้น ซึ่งช่วยเพิ่มความแข็งแกร่งและความแข็งแรงของตลับลูกปืน และเป็นตัวเลือกที่ดีมาก

ตลับลูกปืนกลมแบบสองแถวถูกออกแบบโดยพิจารณาจากความยืดหยุ่นของตลับลูกปืนหมุน และการพิจารณาโครงสร้างที่เพิ่มขึ้นเพื่อลดความล้าที่มากเกินไปของรางวิ่งและลูกเหล็ก จึงช่วยเพิ่มอายุการใช้งานและความเสถียรของตลับลูกปืนหมุน การพิจารณาการออกแบบนั้นสมบูรณ์แบบ แต่กระบวนการประยุกต์ใช้มีจุดบกพร่อง และแรงที่รางวิ่งบางครั้งเกิดการเยื้องศูนย์

เมื่อรวมตลับลูกปืนหมุนของทั้งสองโครงสร้างเข้าด้วยกัน เนื่องจากจุดเริ่มต้นต่างกันเล็กน้อย ทั้งสองแบบมีประวัติการทำงานที่ดีและเสถียรบนเครนของเรือ จากข้อเสนอแนะ ข้อดีและข้อเสียไม่ชัดเจน และทั้งสองโครงสร้างยังคงเป็นตัวเลือกที่ดี แน่นอนว่าราคาของตลับลูกปืนหมุนสองแถวสูงกว่าตลับลูกปืนหมุนแถวเดียวอย่างเห็นได้ชัด

ข้อกำหนดการติดตั้งสำหรับตลับลูกปืนหมุนสองแถว

ตรวจสอบความสะอาด:

ก่อนการติดตั้ง ตรวจสอบให้แน่ใจว่าพื้นผิวการติดตั้งและชิ้นส่วนประกอบที่เข้าคู่กันสะอาดและปราศจากเศษซาก สิ่งสกปรก หรือสารปนเปื้อนอื่นๆ ที่อาจส่งผลต่อประสิทธิภาพของตลับลูกปืน

การจัดตำแหน่งที่ถูกต้อง:

ตรวจสอบการจัดตำแหน่งที่แม่นยำของตลับลูกปืนหมุนสองแถวกับชิ้นส่วนประกอบที่เข้าคู่กัน การจัดตำแหน่งที่ไม่ถูกต้องอาจนำไปสู่ความเค้นที่เพิ่มขึ้น การสึกหรอก่อนกำหนด และอายุการใช้งานของตลับลูกปืนที่ลดลง

ข้อกำหนดแรงบิด:

ปฏิบัติตามข้อกำหนดแรงบิดที่ผู้ผลิตแนะนำสำหรับการขันโบลต์ยึด การขันแน่นเกินไปอาจทำให้เกิดโหลดล่วงหน้าที่มากเกินไป ในขณะที่การขันไม่แน่นพออาจทำให้เกิดความหลวมและการจัดตำแหน่งที่ผิดเพี้ยน

การหล่อลื่น:

ใช้สารหล่อลื่นที่เหมาะสมกับพื้นผิวของตลับลูกปืนกลมแบบสองแถวระหว่างการติดตั้ง ปฏิบัติตามคำแนะนำของผู้ผลิตสำหรับประเภทและปริมาณของสารหล่อลื่นที่ใช้ การหล่อลื่นที่เพียงพอช่วยลดแรงเสียดทาน ลดการสึกหรอ และระบายความร้อนได้อย่างมีประสิทธิภาพ

ตลับลูกปืนหมุน (Slewing Bearing)

ข้อกำหนดของตลับลูกปืนกลมแบบสองแถว





No.	รุ่น	ขนาดการกำหนดค่า			ขนาดการติดตั้ง						ขนาดโครงสร้าง		ข้อมูลเฟือง				น้ำหนัก (กก.)
		ขนาดการกำหนดค่า			ขนาดการติดตั้ง						ขนาดโครงสร้าง		ข้อมูลเฟือง
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	โมดูล	Da	Z
1	ZZ-476.25	565	382	98	540	410	24	17	24	17	88	10	60	5	595	117	88
2	ZZ-576.20	670	470	92	640	508	18	17	18	17	83	9	60	5	695	136	110
3	ZZ-691.25	785	590	99	753	628	21	36	21	36	89	10	89	10	836	81	138
4	ZZ-968.22	1042	893	92	1015	922	30	17	30	17	83	9	76	8	1080	133	155
5	ZZ-1215.25	1330	1095	108	1290	1135	48	23	48	23	98	10	90	10	1378	136	345
6	ZZ-1248.40	1414	1085	144	1359	1139	44	28	44	28	135	9	115	12	1474	120	500
7	ZZ-1578.40	1744	1433	156	1671	1485	60	28	60	28	140	16	140	16	1805	109	910

No.	รุ่น	ขนาดการกำหนดค่า			ขนาดการติดตั้ง						ขนาดโครงสร้าง		ข้อมูลเฟือง				น้ำหนัก (กก.)
		ขนาดการกำหนดค่า			ขนาดการติดตั้ง						ขนาดโครงสร้าง		ข้อมูลเฟือง
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	โมดูล	da	Z
1	ZZ-755.25	875	628	104	823	675	40	26	40	26	95	9	81	10	582	59	200
2	ZZ-888.22	982	792	97	944	826	36	22	36	22	87	10	80	8	754	95	170
3	ZZ-1088.20	1172	1010	97	1134	1040	36	17	36	17	88	9	80	10	962	97	175
4	ZZ-1100.25	1196	1010	110	1160	1040	36	31	36	31	96	14	90	10	963.5	98	240
5	ZZ-1222.25	1345	1115	108	1290	1150	40	21	40	21	98	10	88	10	1061.6	108	360
6	ZZ-1350.30	1470	1230	108	1425	1270	48	34	48	34	98	10	90	12	1179	100	365

คำถามที่พบบ่อยเกี่ยวกับตลับลูกปืนหมุนสองแถว

Q ตลับลูกปืนหมุนสองแถวแตกต่างจากตลับลูกปืนหมุนแถวเดียวอย่างไร?

ตลับลูกปืนกลมหมุนแตกต่างจากตลับลูกปืนหมุนแถวเดียวในแง่ของโครงสร้างและความสามารถในการรับน้ำหนัก ต่อไปนี้คือความแตกต่างที่สำคัญระหว่างทั้งสอง:

โครงสร้าง: ตลับลูกปืนหมุนแถวเดียวประกอบด้วยแถวเดียวขององค์ประกอบกลิ้ง (โดยทั่วไปคือลูกปืนหรือลูกกลิ้ง) ที่วางอยู่ระหว่างวงแหวนสองวง ในทางตรงกันข้าม ตลับลูกปืนหมุนสองแถวมีสองแถวขององค์ประกอบกลิ้ง โดยแต่ละแถววางอยู่ระหว่างวงแหวนสองวง การจัดเรียงนี้ให้ความสามารถในการรับน้ำหนักที่เพิ่มขึ้นและความเสถียรที่ดีขึ้น

ความสามารถในการรับน้ำหนัก: เนื่องจากการมีสองแถวขององค์ประกอบกลิ้ง แท่นหมุนลูกปืนกลมสองแถวจึงสามารถรับน้ำหนักตามแนวแกน แนวรัศมี และแรงบิดได้สูงกว่าตลับลูกปืนหมุนแถวเดียวอย่างมาก แถวเพิ่มเติมขององค์ประกอบกลิ้งจะกระจายน้ำหนักได้สม่ำเสมอมากขึ้น ส่งผลให้ความสามารถในการรับน้ำหนักดีขึ้น

ความแข็งแกร่งและความเสถียร: การกำหนดค่าแบบสองแถวช่วยเพิ่มความแข็งแกร่งและความเสถียรของตลับลูกปืนหมุน มีความต้านทานต่อการเสียรูปและการโก่งตัวภายใต้น้ำหนักมากเพิ่มขึ้น
Q ตลับลูกปืนหมุนสองแถวสามารถปรับแต่งสำหรับการใช้งานเฉพาะได้หรือไม่?

ใช่ ตลับลูกปืนกลมแบบสองแถวสามารถปรับแต่งเพื่อตอบสนองความต้องการการใช้งานเฉพาะ การปรับแต่งช่วยให้สามารถปรับเปลี่ยนการออกแบบ ขนาด ความสามารถในการรับน้ำหนัก ตัวเลือกการซีล การหล่อลื่น และคุณสมบัติอื่นๆ ของตลับลูกปืนให้เหมาะสมกับความต้องการเฉพาะของอุตสาหกรรมและการใช้งานต่างๆ
Q ฉันจะกำหนดขนาดที่เหมาะสมของตลับลูกปืนหมุนสองแถวสำหรับการใช้งานของฉันได้อย่างไร?

ข้อกำหนดด้านน้ำหนัก: กำหนดน้ำหนักสูงสุดตามแนวแกน แนวรัศมี และแรงบิดพลิกคว่ำที่ตลับลูกปืนหมุนจะต้องรองรับในการใช้งานของคุณ ซึ่งรวมถึงทั้งน้ำหนักคงที่และน้ำหนักแบบไดนามิก การคำนวณน้ำหนักอย่างแม่นยำเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าตลับลูกปืนสามารถรองรับแรงที่คาดการณ์ไว้ได้

Operating Conditions: Consider the operating conditions such as speed, temperature, and environmental factors. Higher speeds or extreme temperatures may require special considerations in bearing selection.

สภาวะการทำงาน: พิจารณาสภาวะการทำงาน เช่น ความเร็ว อุณหภูมิ และปัจจัยด้านสิ่งแวดล้อม ความเร็วสูงหรืออุณหภูมิที่รุนแรงอาจต้องพิจารณาเป็นพิเศษในการเลือกตลับลูกปืน

พื้นที่ติดตั้ง: ประเมินพื้นที่ว่างสำหรับการติดตั้งตลับลูกปืนหมุนเวียน พิจารณาเส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางภายใน และขนาดโดยรวมของตลับลูกปืนเพื่อให้แน่ใจว่าพอดีกับพื้นที่ที่กำหนด
Q รูปทรงของตลับลูกปืน: แท่นหมุนลูกปืนแบบรับน้ำหนักหนักมีรูปทรงและการออกแบบที่หลากหลาย ประเมินตัวเลือกรูปทรงเฉพาะที่มีและเลือกหนึ่งที่เหมาะสมที่สุดกับข้อกำหนดการใช้งานของคุณ

แนวทางปฏิบัติในการบำรุงรักษาที่แนะนำสำหรับตลับลูกปืนหมุนเวียนสองแถวคืออะไร

การตรวจสอบเป็นประจำ: ดำเนินการตรวจสอบด้วยสายตาเป็นประจำสำหรับตลับลูกปืนหมุนเวียนสองแถวเพื่อตรวจสอบสัญญาณการสึกหรอ ความเสียหาย หรือการกัดกร่อน มองหาเสียงผิดปกติ การสั่นสะเทือน หรือการเปลี่ยนแปลงอุณหภูมิที่อาจบ่งชี้ถึงปัญหาที่อาจเกิดขึ้น

การบำรุงรักษาสารหล่อลื่น: ตรวจสอบสภาพสารหล่อลื่นและเติมหรือเปลี่ยนสารหล่อลื่นตามความจำเป็น ตรวจสอบให้แน่ใจว่าระยะเวลาและปริมาณการหล่อลื่นเป็นไปตามคำแนะนำของผู้ผลิต

ความสมบูรณ์ของซีล: ตรวจสอบซีลและปะเก็นเป็นประจำเพื่อให้แน่ใจว่าลูกปืนหมุนอยู่ในสภาพสมบูรณ์และให้การป้องกันที่มีประสิทธิภาพต่อสิ่งปนเปื้อน เปลี่ยนซีลที่เสียหายหรือสึกหรอโดยเร็ว

การกระจายโหลด: ตรวจสอบสลักเกลียวยึดและการเชื่อมต่อเป็นระยะเพื่อให้แน่ใจว่ายังคงแน่นและปลอดภัย การรับน้ำหนักไม่สม่ำเสมอหรือการเชื่อมต่อหลวมอาจทำให้เกิดความเข้มข้นของความเค้นและการเสียหายก่อนเวลาอันควร

ข้อมูลติดต่อ

ข้อพิจารณาด้านสิ่งแวดล้อม: หากตลับลูกปืนหมุนเวียนสองแถวทำงานในสภาพแวดล้อมที่รุนแรงหรือรุนแรง ให้ใช้ข้อควรระวังเพิ่มเติม ตัวอย่างเช่น ในสภาพแวดล้อมที่มีการกัดกร่อน ให้พิจารณาใช้สารเคลือบหรือวัสดุที่ทนต่อการกัดกร่อน และใช้มาตรการซีลที่เหมาะสม
