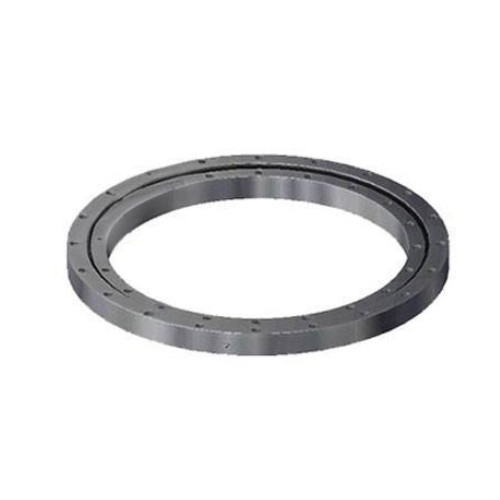

ตลับลูกปืนหมุนแบบไม่มีเฟือง

Name: Slewing Bearing Without Gear
Brand: ZZ Bearing (Shanghai) Co., Ltd

ตลับลูกปืนหมุนแบบไม่มีเฟือง ตลับลูกปืนหมุน ZZ แบบไม่มีเฟืองโดยทั่วไปมีประเภทสัมผัสลูกกลมและประเภทลูกกลิ้งไขว้ ขนาดตั้งแต่ 80 มม.-2500 มม. วัสดุเป็น 50Mn และ 42CrMo4 ตลับลูกปืนหมุนแบบไม่มีเฟืองถูกใช้งานอย่างกว้างขวางในเครื่องจักรหลายชนิด เช่น เครื่องหมุน เครื่องบรรจุ และเครนยก ในฐานะหนึ่งในผู้ผลิตตลับลูกปืนหมุนชั้นนำ ไม่ว่าคุณต้องการข้อกำหนดพิเศษใด ZZ สามารถออกแบบและผลิตตลับลูกปืนหมุนให้คุณได้ เรายังมักจัดเตรียมเหล็กตีขึ้นรูปสำหรับตลับลูกปืนชุด swing แบบไม่มีเฟือง กรุณาติดต่อทีมขายของเราหากคุณต้องการขนาดใดๆ

ติดต่อ ZZ 

คุณสมบัติและข้อดีของตลับลูกปืนหมุนแบบไม่มีเฟือง

การประยุกต์ใช้ตลับลูกปืนหมุนแบบไม่มีเฟือง

โดยปกติแล้ว ตลับลูกปืนหมุนแบบไม่มีเฟืองในคำสั่งซื้อทั่วไปของเราไม่ได้มีจำนวนมาก ลูกค้าบางรายต้องการให้ตลับลูกปืนหมุนแบบไม่มีเฟืองต้องมีพรีโหลด เพื่อตอบสนองความต้องการของลูกค้า วิศวกรของเราได้พัฒนากระบวนการผลิตตลับลูกปืนหมุนแบบพรีโหลดและกระบวนการวัดผลสำเร็จ

โดยทั่วไปแล้ว จะพึ่งพาการเคลื่อนตัวตามแนวแกนระหว่างวงแหวนหมุนขนาดเล็กด้านในและด้านนอกของตลับลูกปืนเพื่อกำจัดช่องว่างบางส่วนหรือทั้งหมดเพื่อให้ได้พรีโหลด ผู้ผลิตตลับลูกปืนหมุนวัดพรีโหลดอย่างไร?

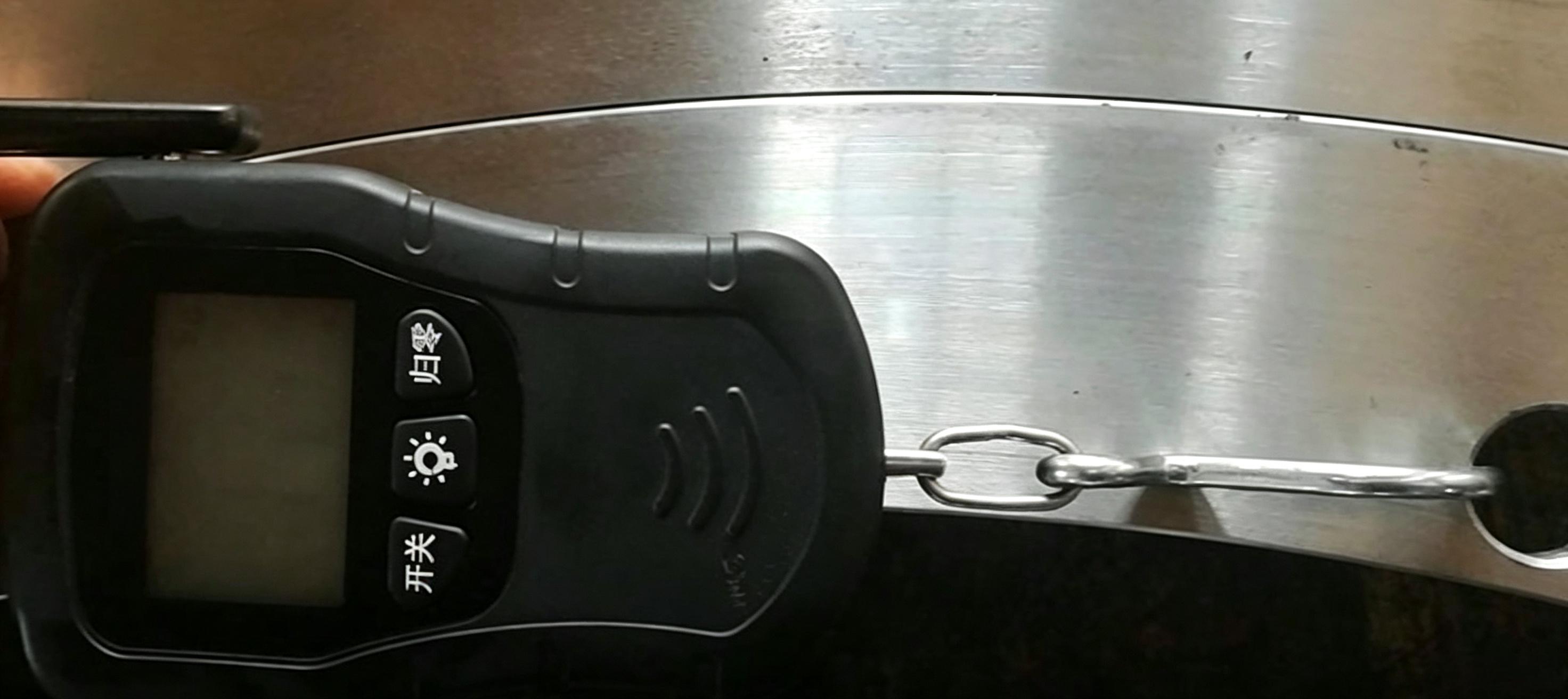

วิธีการที่ใช้คือวิธีแรงบิดเริ่มต้น: วัดแรงสัมผัสเริ่มต้นด้วยเครื่องวัดแรงดึง และคำนวณแรงบิดเริ่มต้น เมื่อได้แรงบิดแล้ว จะประมาณค่าพรีโหลดจากความสัมพันธ์ระหว่างแรงบิดเริ่มต้นและพรีโหลด ผู้ผลิตตลับลูกปืนหมุน การประยุกต์ใช้ตลับลูกปืนหมุนแบบไม่มีเฟือง

ตลับลูกปืนหมุน ZZ แบบไม่มีเฟืองถูกใช้อย่างกว้างขวางในเครน JIB เครน JIB เป็นส่วนประกอบทางอุตสาหกรรมและเป็นเครนน้ำหนักเบาที่มีกำลังทำงานเบา ประกอบด้วยเสา แขนหมุน อุปกรณ์ขับเคลื่อนหมุน และรอกไฟฟ้า ส่วนล่างของเสาถูกยึดด้วยสลักเกลียวบนฐานคอนกรีต สำหรับการใช้งานตลับลูกปืนหมุนประเภทนี้ จำเป็นต้องเพิ่มจารบีหล่อลื่นเป็นระยะตามสภาพแวดล้อมการทำงานเพื่อป้องกันรางวิ่ง ควรเติมจารบีที่รางวิ่งหลังจากทำงาน 50 ชั่วโมงแรก และหลังจากนั้นทุก 300 ชั่วโมงทำงาน ต้องเติมจารบีให้ตลับลูกปืนหมุนก่อนและหลังการวางไว้นาน การเติมจารบีควรทำภายใต้เงื่อนไขการหมุนช้าๆ ของตลับลูกปืนหมุน เมื่อจารบีไหลออกจากซีล แสดงว่าการเติมเสร็จสมบูรณ์

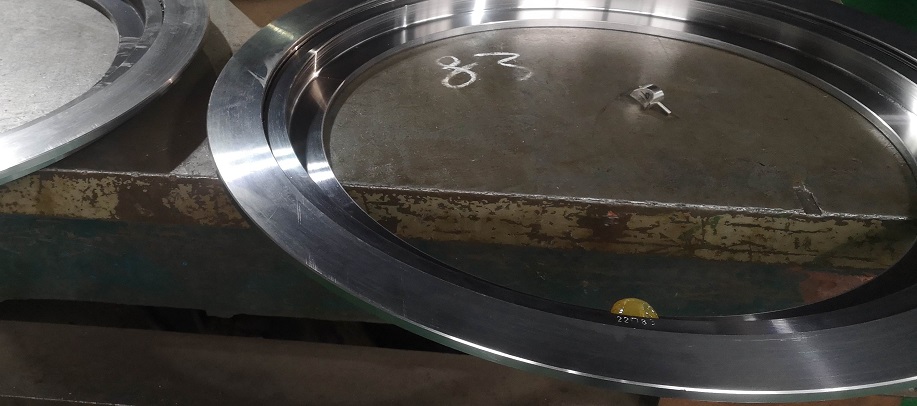

Slewing Bearing Without Gear Application

การทำงานของตลับลูกปืนหมุนแบบไม่มีเฟือง

ตลับลูกปืนหมุนแบบไม่มีเฟืองประกอบด้วยวงแหวนด้านในและด้านนอกที่มีชิ้นส่วนกลิ้ง (โดยปกติคือลูกปืนหรือลูกกลิ้ง) ประกบอยู่ระหว่างนั้น ชิ้นส่วนกลิ้งช่วยให้การหมุนระหว่างวงแหวนราบรื่น ช่วยให้ตลับลูกปืนรองรับและส่งผ่านน้ำหนัก ตลับลูกปืนหมุนขนาดเล็กนี้มักใช้ในงานที่มีเฟืองภายนอกหรือกลไกขับเคลื่อนแยกส่วนสำหรับการเคลื่อนที่แบบหมุน

ความเชี่ยวชาญและประสบการณ์: ZZ มีความเชี่ยวชาญและประสบการณ์อย่างกว้างขวางในด้านตลับลูกปืนหมุนแบบไม่มีเฟือง เรามีความเชี่ยวชาญในการออกแบบ ผลิต และจัดหาตลับลูกปืนหมุนแบบไม่มีเฟืองคุณภาพสูง เพื่อให้มั่นใจว่าคุณได้รับผลิตภัณฑ์ที่เชื่อถือได้และออกแบบมาอย่างดี

ตลับลูกปืนหมุน (Slewing Bearing)

รูทะลุ (แบบ A)



ตลับลูกปืนหมุนแบบไม่มีเฟือง

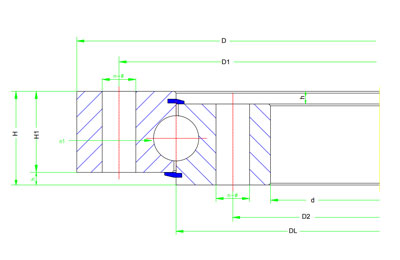

รุ่น	ขนาด				รูยึด									N.W
	ขนาด				รูสกรู (แบบ B, C, D)				ตลับลูกปืนหมุนแบบไม่มีเฟืองประกอบด้วยวงแหวนด้านในและด้านนอกที่มีชิ้นส่วนกลิ้ง (โดยปกติคือลูกปืนหรือลูกกลิ้ง) ประกบอยู่ระหว่างนั้น ชิ้นส่วนกลิ้งช่วยให้การหมุนระหว่างวงแหวนราบรื่น ช่วยให้ตลับลูกปืนรองรับและส่งผ่านน้ำหนัก ตลับลูกปืนหมุนขนาดเล็กนี้มักใช้ในงานที่มีเฟืองภายนอกหรือกลไกขับเคลื่อนแยกส่วนสำหรับการเคลื่อนที่แบบหมุน					kg
	D	d	H	h	D1	D2	φ	n	D1	D2	d1	L	n
	mm				mm			n	mm				n
QU315.20	408	222	60	10	370	260	17	10	370	260	M16	24	10	31
QU355.20	448	262	60	10	410	300	17	10	410	300	M16	24	10	33
QU400.20	493	307	60	10	455	345	17	12	455	345	M16	24	12	42
QU450.20	543	357	60	10	505	395	17	12	505	395	M16	24	12	47
QU500.20	593	407	60	10	555	445	17	14	555	545	M16	24	14	53
QU560.20	656	464	70	10	618	502	17	14	618	502	M16	30	14	72
QU630.20	726	534	70	10	688	572	17	16	688	572	M16	30	16	80
QU710.20	806	614	70	10	768	652	17	18	768	652	M16	30	18	91
QU800.20	896	704	70	10	858	742	17	20	858	742	M16	30	20	102
QU800.25	908	692	78	10	864	736	22	18	864	736	M20	36	18	130
QU900.25	1008	792	78	10	964	836	22	20	964	836	M20	36	20	146
QU1000.25	1108	892	78	10	1064	936	22	24	1064	936	M20	36	24	162
QU1000.32	1124	876	90	10	1074	926	24	24	1074	926	M22	40	24	212
QU1120.32	1244	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	237
QU1250.32	1374	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	264
QU1400.32	1524	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	285
QU1250.40	1394	1108	102	12	1336	1164	26	32	1336	1164	M24	45	32	351
QU1400.40	1544	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	393
QU1600.40	1744	1458	102	12	1686	1514	26	40	1686	1514	M24	45	32	455
QU1800.40	1944	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	507
QU1600.50	1766	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	647
QU1800.50	1966	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	730
QU2000.50	2166	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	812
QU2240.50	2406	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	909
QU2500.50	2666	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	1015
QU2500.60	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	1457

การปรับแต่ง: ZZ มีตัวเลือกในการปรับแต่งเพื่อตอบสนองความต้องการการใช้งานเฉพาะของคุณ เราสามารถให้บริการโซลูชันที่ปรับแต่งตามขนาด ความสามารถในการรับน้ำหนัก วัสดุ และข้อกำหนดอื่นๆ เพื่อให้แน่ใจว่าตลับลูกปืนหมุนขนาดเล็กนี้เหมาะกับความต้องการของคุณอย่างสมบูรณ์แบบ

การป้องกันการกัดกร่อน: ZZ ให้ความสำคัญกับมาตรการป้องกันการกัดกร่อนเพื่อให้แน่ใจว่าตลับลูกปืนหมุนมีอายุการใช้งานยาวนาน เราสามารถใช้การปรับสภาพพื้นผิวและการเคลือบที่เหมาะสมเพื่อเพิ่มความต้านทานการกัดกร่อนและปกป้องตลับลูกปืนในสภาพแวดล้อมการทำงานที่รุนแรง

ราคาที่แข่งขันได้: ZZ มุ่งมั่นที่จะให้โซลูชันที่คุ้มค่าโดยไม่ลดทอนคุณภาพ ราคาตลับลูกปืนหมุนของเราแข่งขันได้ ทำให้ตลับลูกปืนหมุนแบบไม่มีเฟืองเป็นตัวเลือกที่น่าสนใจในแง่ของความคุ้มค่า

คำถามที่พบบ่อยเกี่ยวกับตลับลูกปืนหมุนแบบไม่มีเฟือง

วัสดุใดที่ใช้ทั่วไปในการสร้างตลับลูกปืนหมุนแบบไม่มีเฟือง?

Q ตลับลูกปืนหมุนแบบไม่มีเฟืองโดยทั่วไปทำจากเหล็กคุณภาพสูง เช่น เหล็กโครเมียมโมลิบดีนัมหรือสเตนเลสสตีล เพื่อให้มีความแข็งแรง ทนทาน และทนต่อการกัดกร่อน การเลือกวัสดุขึ้นอยู่กับปัจจัยต่างๆ เช่น ความสามารถในการรับน้ำหนัก สภาพการทำงาน และข้อพิจารณาด้านต้นทุน

ตลับลูกปืนหมุนแบบไม่มีเฟืองมีแนวโน้มที่จะเกิดการกัดกร่อนหรือไม่?
Q แม้ว่าวงแหวนหมุนขนาดเล็กอาจไวต่อการกัดกร่อนหากไม่มีการป้องกันอย่างเหมาะสม การใช้วัสดุที่ทนต่อการกัดกร่อนและการปรับสภาพพื้นผิวที่เหมาะสมสามารถเพิ่มความต้านทานต่อสนิมและการกัดกร่อนได้อย่างมาก การบำรุงรักษาและการหล่อลื่นอย่างสม่ำเสมอก็สำคัญในการป้องกันการกัดกร่อนและให้ประสิทธิภาพที่ดีที่สุด

ฉันจะเลือกขนาดและประเภทที่เหมาะสมของตลับลูกปืนหมุนแบบไม่มีเฟืองสำหรับการใช้งานของฉันได้อย่างไร?
Q การเลือกตลับลูกปืนหมุนแบบไม่มีเฟืองที่เหมาะสมนั้นเกี่ยวข้องกับการพิจารณาปัจจัยต่างๆ เช่น ข้อกำหนดด้านน้ำหนัก สภาพการทำงาน (รวมถึงความเร็วและอุณหภูมิ) ข้อจำกัดของพื้นที่ติดตั้ง และอายุการใช้งานที่ต้องการ ขอแนะนำให้ปรึกษาผู้ผลิตหรือวิศวกรผู้เชี่ยวชาญด้านตลับลูกปืนหมุนเฟืองเพื่อให้แน่ใจว่ามีการเลือกที่ถูกต้องตามพารามิเตอร์การใช้งานเฉพาะของคุณ

ZZ จัดหาตลับลูกปืนหมุนแบบไม่มีเฟือง ราคาวงแหวนหมุนขนาดเล็กนั้นสมเหตุสมผลและน่าสนใจ ตลับลูกปืนชุด swing มีประเภทสัมผัสลูกกลมและประเภทลูกกลิ้งไขว้ ตลับลูกปืนหมุนถูกใช้อย่างกว้างขวางในเครื่องจักรหลายชนิด คลิกเพื่อเรียนรู้เพิ่มเติมเกี่ยวกับวงแหวนหมุนตลับลูกปืน!
