

ควบคุมคุณภาพของแหวนหมุนซีซีอย่างเข้มงวด

คุณภาพของซีซีมีใบรับรองคุณภาพสองใบที่ได้รับการรับรองและยอมรับ หนึ่งคือ ISO9001:2008 อีกหนึ่งคือระบบควบคุมคุณภาพภายในของเรา

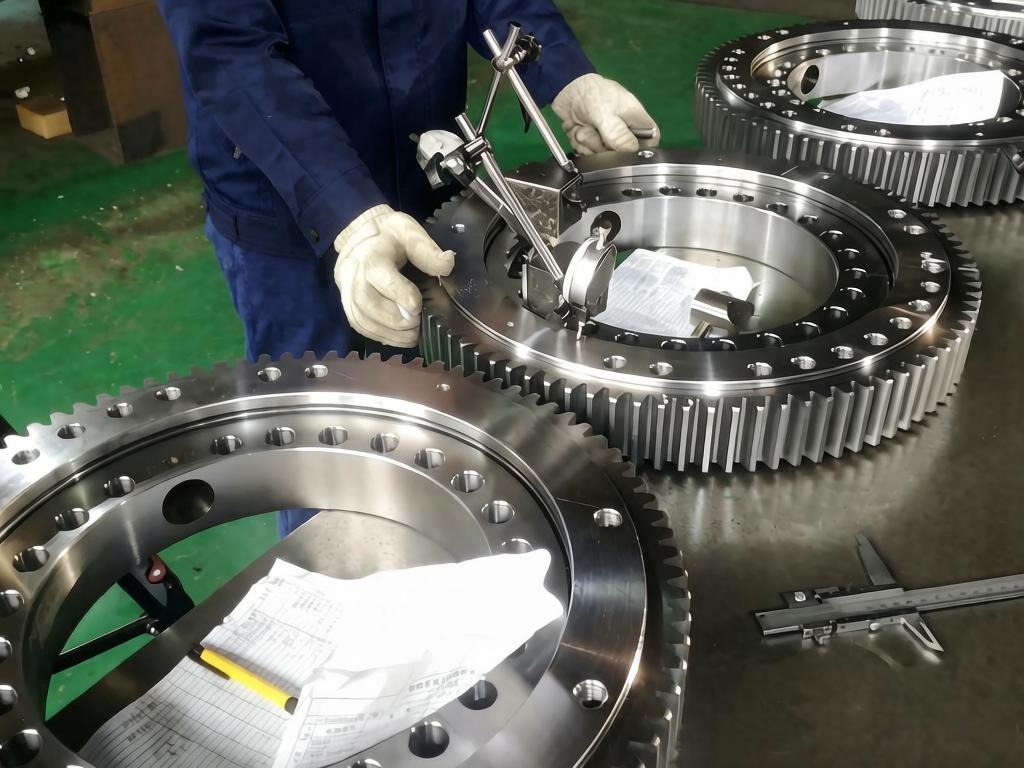

การตรวจสอบเหล็กหลอมแหวนหมุน

ซีซีเลือกผู้ผลิตเหล็กหลอมที่ดีที่สุด - Masteel ในประเทศจีน มีการตรวจสอบในทุกขั้นตอนการผลิต

ลูกค้าส่วนใหญ่เลือก 50Mn, 42CrMo, S48C,

วัสดุ	C	Si	Mn	S	P	Cr	Ni	Cu
50Mn	0.48-0.56	0.17-0.37	0.70-1.00	≤0.035	≤0.035	≤0.25	≤0.30	≤0.25
วัสดุ	C	Si	Mn	S	P	Cr	Ni	Mo
42CrMo	0.38-0.45	0.17-0.37	0.50-0.80	≤0.035	≤0.035	0.90-1.20	≤0.30	0.15-0.25

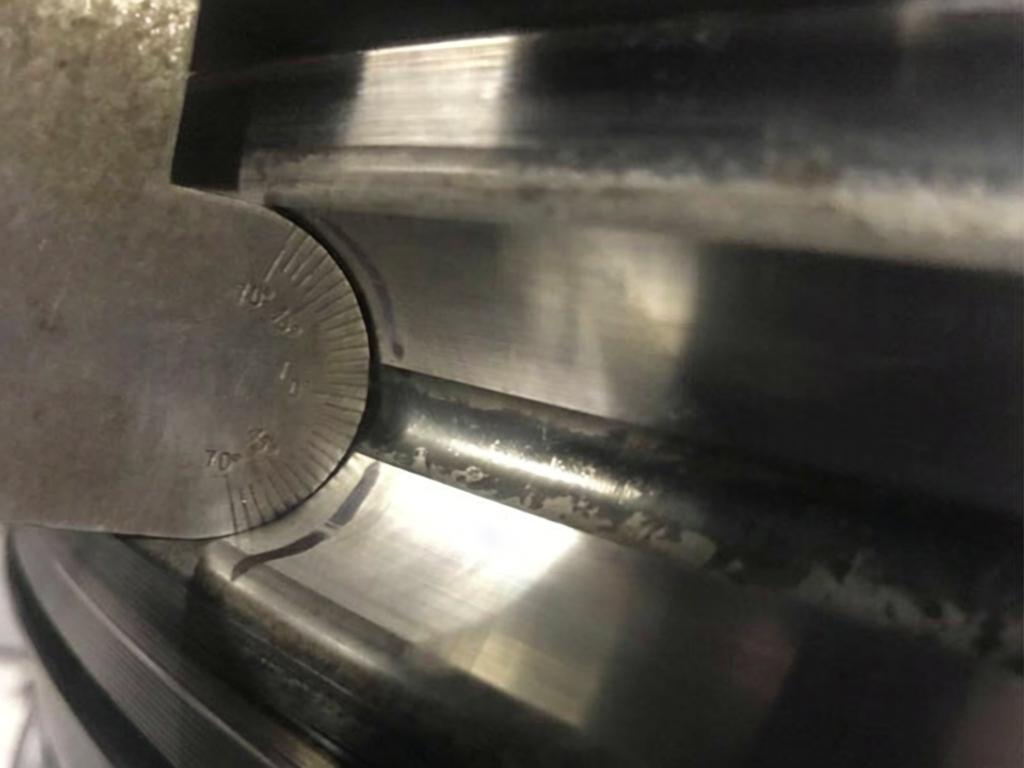

การตรวจสอบกระบวนการผลิตแบริ่งหมุน

ลูกเหล็กและลูกกลิ้ง: ลูกเหล็กและลูกกลิ้งมีความสำคัญต่อแหวนหมุน มีอิทธิพลอย่างมากต่ออายุการใช้งานของผลิตภัณฑ์ คุณภาพลูกเหล็กและลูกกลิ้งของซีซีได้รับการพิสูจน์มาหลายทศวรรษ

ซีล: ซีลที่เราเลือกคือชนิดทนการกัดกร่อนและทนแรงดึง

จารบี: เราใช้ยี่ห้อที่มีชื่อเสียงเท่านั้น: Exxon Mobil Grease

การชุบแข็ง: การชุบแข็งและอบคืนตัวทำกับแต่ละชิ้นด้วย HB207-269 เราทำการชุบแข็งที่เฟืองตามความต้องการของลูกค้าด้วย HRC52±4 และที่รางวิ่งด้วย HRC55-61

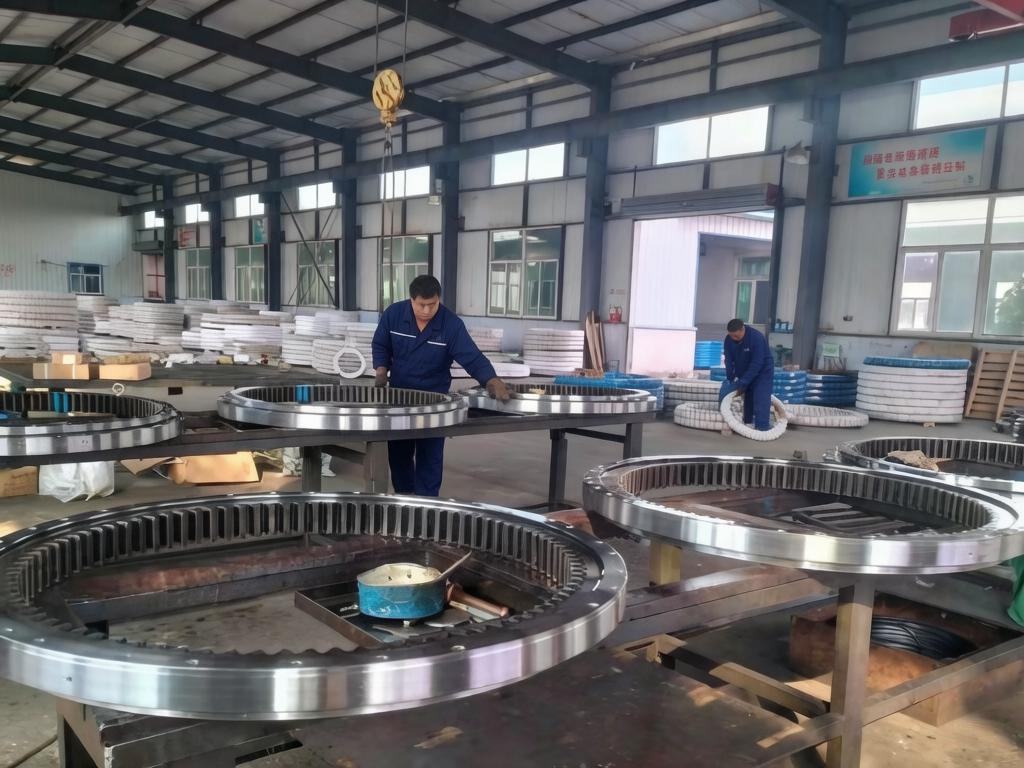

การตรวจสอบการประกอบแหวนหมุน

การตรวจสอบการประกอบผลิตภัณฑ์เป็นขั้นตอนสุดท้ายและสำคัญที่สุดก่อนที่ผลิตภัณฑ์จะออกจากโรงงานของเรา ต้องมั่นใจว่าแบริ่งหมุนมีคุณภาพก่อนออกจากโรงงาน ด้วยเหตุนี้ บริษัทของเราจึงจัดให้มีผู้ตรวจสอบ 5 คนในขั้นตอนสุดท้าย เนื้อหาการตรวจสอบหลัก ได้แก่ มิติ ความแข็งของเมทริกซ์วัสดุ ความแข็งของการชุบฟัน ความแข็งของการชุบรางวิ่ง ระยะห่างแนวแกนและแนวรัศมี การเบี่ยงเบนของหน้า ความเบี่ยงเบนสูงสุดของฟัน ปริมาณลูกปืนที่บรรจุ พื้นผิวของผลิตภัณฑ์ไม่มีรอยแตกและรอยขีดข่วน ฯลฯ

ความลึกของชั้นชุบแข็งที่มีประสิทธิภาพ

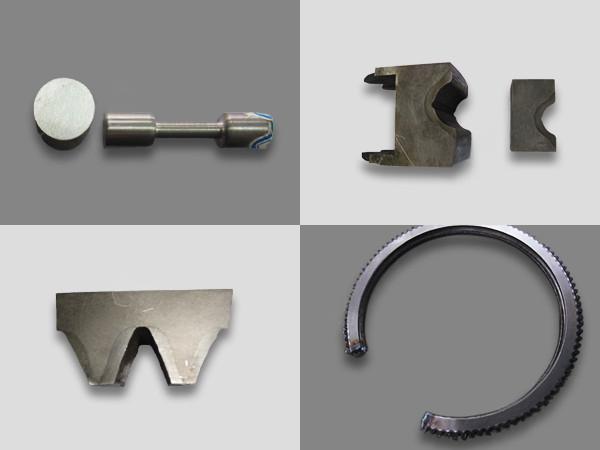

1. เพื่อให้แน่ใจว่าความลึกของชั้นชุบแข็งที่มีประสิทธิภาพของการชุบรางวิ่งถึงค่าตามตารางต่อไปนี้ เราจะตัดรางวิ่งของแบริ่งหมุนเป็นประจำเพื่อตรวจสอบความลึกของชั้นชุบแข็งที่มีประสิทธิภาพจริง และจะตัดผลิตภัณฑ์ตามความต้องการของลูกค้าและส่งไปยังห้องปฏิบัติการบุคคลที่สามเพื่อตรวจสอบ

ขนาดลูกปืน	≤30 มม.	＞30-40 มม.	＞40-50 มม.	＞50 มม.
ความลึกการชุบแข็ง	≥3.0 มม.	≥3.5 มม.	≥4.0 มม.	≥5.0 มม.

2. เรายังตัดแบริ่งหมุนเพื่อตรวจสอบความลึกของการชุบแข็งที่มีประสิทธิภาพของฟันให้ถึงค่าตามตารางต่อไปนี้ และตัดวัตถุดิบเพื่อตรวจสอบคุณสมบัติเชิงกล รวมถึงความต้านทานแรงดึง ความแข็งแรงคราก และการยืดตัว

โมดูลเฟือง	≤6	＞6-12	＞12-18	＞18-25
ความลึกผิวฟัน	≥1.2 มม.	≥2.2m	≥3.2 มม.	≥4.0 มม.
ความลึกโคนฟัน	≥0.6 มม.	≥1.2 มม.	≥1.5 มม.	≥2.0 มม.
