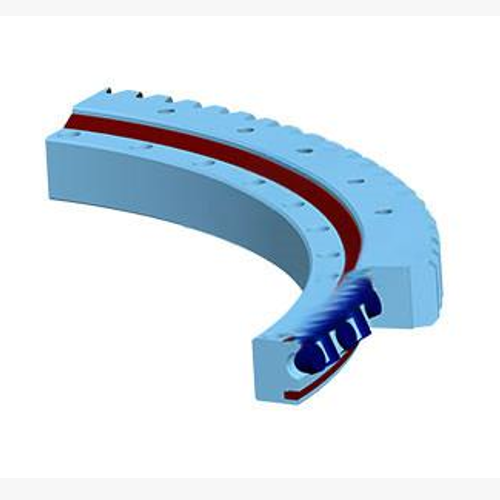

Rodamiento de giro de rodillos cruzados

Name: Cross Roller Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

El rodamiento de giro de rodillos cruzados tiene elementos rodantes dispuestos en forma cruzada a 90° en una relación de 1:1.

Debido a que el rodillo transmite la carga en una sola dirección y el área de contacto del rodillo es mayor que la de la bola, el par de rotación es menor que en un diseño de bolas, lo que proporciona mayor rigidez y resistencia. Aunque el rodamiento de giro de rodillos cruzados tiene menos capacidad de carga que el tipo de bolas cuando los elementos rodantes son del mismo tamaño, el tipo de rodillos cruzados ofrece una mayor estabilidad. Como uno de los proveedores profesionales de rodamientos de giro para plato giratorio , ZZ puede producir rodamientos de giro de rodillos cruzados de diferentes tamaños, con dimensiones desde 100 mm hasta 2500 mm, y a menudo mantiene existencias de modelos populares.

Contact ZZ 

Características y ventajas del rodamiento de giro de rodillos cruzados

El cliente elige el rodamiento de giro de rodillos cruzados principalmente por su mejor estabilidad y precisión al girar.

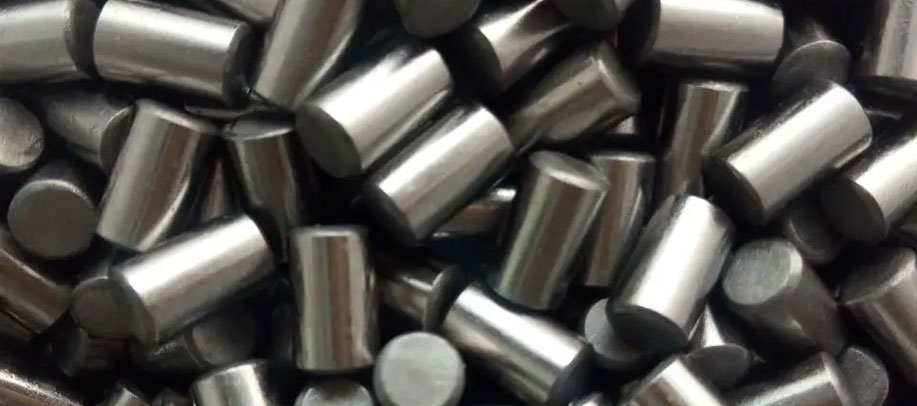

ZZ no solo presta atención a la dureza del camino de rodadura, sino también a la precisión del rodillo, que a menudo se pasa por alto.

La precisión del rodillo juega un papel importante en la calidad del rodamiento de giro de rodillos cruzados.

ZZ los adquiere de una empresa con muchos años de experiencia en la producción de rodillos de alta precisión, aunque esto implique asumir un costo más elevado; es por eso que nuestro rodamiento de giro de rodillos cruzados tiene mejor calidad que el de otras empresas.

Slewing Bearing

Especificaciones del rodamiento de giro de rodillos cruzados







No.	Tipo			Dimensiones de configuración			Dimensiones de montaje						Dimensiones estructurales			Datos del engranaje (x=0.5)		Datos del engranaje externo		Datos del engranaje interno		Peso (KG)
	Sin engranaje	Engranaje externo	Engranaje interno	D	d	H	D1	D2	n	d01 φ	dm1 M	L (longitud de rosca)	n1 (cantidad de orificios de engrase)	H1	h	B	módulo	da	Z	da	Z
										d02 φ	dm2 M
1	110.25.500	111.25.500	113.25.500	602	398	75	566	434	20	18	M16	32	4	65	10	60	5	629	123	367	74	80
		112.25.500	114.25.500														6	628.8	102	368.4	62
2	110.25.560	111.25.560	113.25.560	662	458	75	626	494	20	18	M16	32	4	65	10	60	5	689	135	427	86	90
		112.25.560	114.25.560														6	688.8	112	428.4	72
3	110.25.630	111.25.630	113.25.630	732	528	75	696	564	24	18	M16	32	4	65	10	60	6	772.8	126	494.4	83	100
		112.25.630	114.25.630														8	774.4	94	491.2	62
4	110.25.710	111.25.710	113.25.710	812	608	75	776	644	24	18	M16	32	4	65	10	60	6	850.8	139	572.4	96	110
		112.25.710	114.25.710														8	854.4	104	571.2	72
5	110.28.800	111.28.800	113.28.800	922	678	82	878	722	30	22	M20	40	6	72	10	65	8	966.4	118	635.2	80	170
		112.28.800	114.28.800														10	968	94	634	64
6	110.28.900	111.28.900	113.28.900	1022	778	82	978	822	30	22	M20	40	6	72	10	65	8	1062.4	130	739.2	93	190
		112.28.900	114.28.900														10	1068	104	734	74
7	110.28.1000	111.28.1000	113.28.1000	1122	878	82	1078	922	36	22	M20	40	6	72	10	65	10	1188	116	824	83	210
		112.28.1000	114.28.1000														12	1185.6	96	820.8	69
8	110.28.1120	111.28.1120	113.28.1120	1242	998	82	1198	1042	36	22	M20	40	6	72	10	65	10	1298	127	944	95	230
		112.28.1120	114.28.1120														12	1305.6	106	940.8	79
9	110.32.1250	111.32.1250	113.32.1250	1390	1110	91	1337	1163	40	26	M24	48	5	81	10	75	12	1449.6	118	1048.8	88	350
		112.32.1250	114.32.1250														14	1453.2	101	1041.6	75
10	110.32.1400	111.32.1400	113.32.1400	1540	1260	91	1487	1313	40	26	M24	48	5	81	10	75	12	1605.6	131	1192.8	100	400
		112.32.1400	114.32.1400														14	1607.2	112	1195.6	86
11	110.32.1600	111.32.1600	113.32.1600	1740	1460	91	1687	1513	45	26	M24	48	5	81	10	75	14	1817.2	127	1391.6	100	440
		112.32.1600	114.32.1600														16	1820.8	111	1382.4	87
12	110.32.1800	111.32.1800	113.32.1800	1940	1660	91	1887	1713	45	26	M24	48	5	81	10	75	14	2013.2	141	1573.6	113	500
		112.32.1800	114.32.1800														16	2012.8	123	1574.4	99
13	110.40.2000	111.40.2000	113.40.2000	2178	1825	112	2110	1891	48	33	M30	60	8	100	12	90	16	2268.8	139	1734.4	109	900
		112.40.2000	114.40.2000														18	2264.4	123	1735.2	97
