Name: Double Row Ball Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

El rodamiento de giro de bolas de doble fila generalmente incluye elementos rodantes del mismo tamaño y de diferentes tamaños. La mesa giratoria de rodamiento de bolas de servicio pesado está compuesta por dos filas de bolas que pueden soportar momentos axiales, radiales y de vuelco mucho más altos, y se usa ampliamente en equipos pesados, como equipos mineros y grandes grúas sobre orugas. Como uno de los profesionales fabricantes de rodamientos de anillo de giro , el rodamiento de giro de doble fila de ZZ se ha montado en muchas máquinas de clientes y ha recibido una alta reputación por parte del usuario final, ya que podemos ayudar al usuario final a maximizar su máquina y brindar un servicio postventa oportuno y efectivo, así como soporte técnico del giro del rodamiento de bolas.

Contact ZZ 

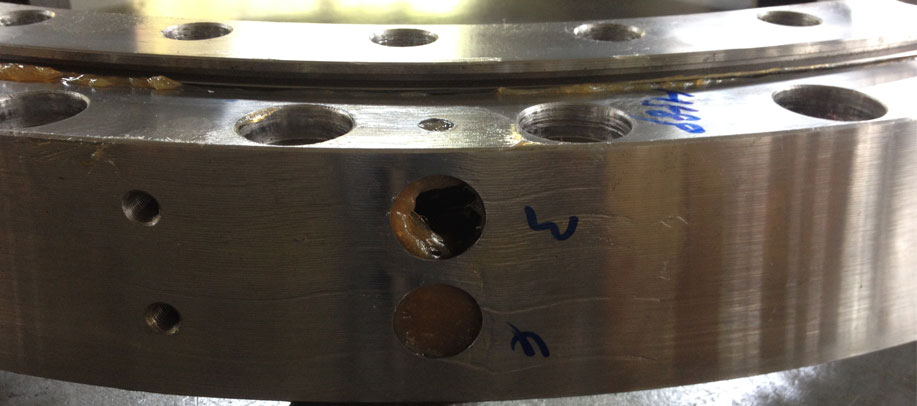

Características y beneficios del rodamiento de giro de bolas de doble fila

Características y beneficios del rodamiento de giro de bolas de doble hilera

ZZ recomienda a los clientes elegir el rodamiento de giro de doble fila de acuerdo con los requisitos del cliente sobre la capacidad de carga del rodamiento.

El rodamiento de giro de bolas de doble fila puede soportar cargas axiales más grandes, cargas radiales adecuadas y momentos de vuelco. En comparación con los rodamientos de giro de tres filas, el rodamiento de giro de doble fila puede reducir los costos de adquisición para los clientes.

El rodamiento de giro de rodillos de tres filas cumple con los requisitos de tamaño pequeño y carga grande. Sin embargo, cuando la excentricidad de la carga axial es relativamente pequeña, la capacidad de carga del rodamiento de giro de tres filas es abundante y el costo es relativamente alto.

Los ingenieros de nuestra empresa tienen fuertes capacidades de diseño de productos, no dude en contactarnos si necesita un rodamiento de giro de doble fila.

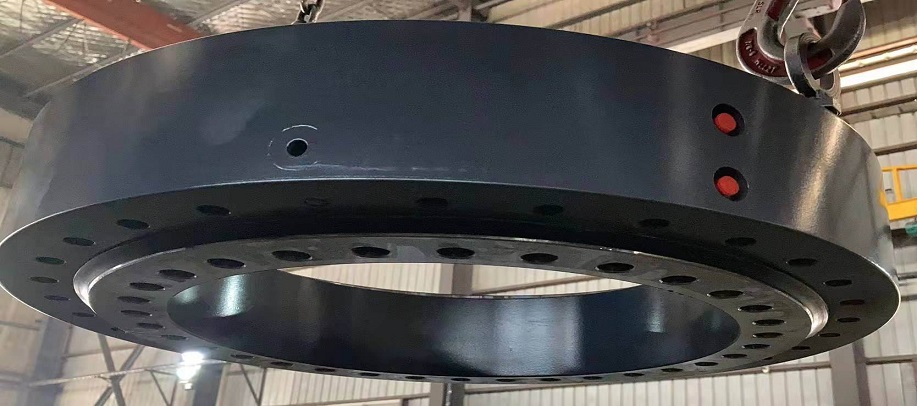

Aplicación del rodamiento de giro de bolas de doble fila

Aplicación del rodamiento de giro de bolas de doble hilera

El rodamiento de giro de doble fila es un tipo de rodamiento de giro que se utiliza en grúas de barcos. Generalmente, hay 4 piezas de rodamientos de giro en los barcos para compartir las operaciones de carga y descarga del barco, y la vida útil generalmente se requiere de 6 a 10 años. Por lo tanto, es muy importante garantizar la confiabilidad y durabilidad de los rodamientos de giro.

Las características de los rodamientos de giro marinos son alta flexibilidad, velocidad de rotación relativamente alta y la carga generalmente está entre 15-30 toneladas, por lo que los rodamientos de bolas de contacto de cuatro puntos se usan ampliamente. Pero, ¿cuáles son las características de diseño y las ventajas de los rodamientos de bolas de una y dos filas?

En primer lugar, la altura del rodamiento de giro de bolas de una fila debe ser alta, y la bola de acero debe ser de 60-70 mm para garantizar que la capacidad de carga sea competente y el rendimiento de sellado sea mejor. En el uso temprano del rodamiento, la aplicación es muy alta y los comentarios de los usuarios son buenos. La característica es que la altura es alta y la bola de acero es más grande, lo que mejora la rigidez y resistencia del rodamiento y es una muy buena opción.

El rodamiento de bolas de doble fila se basa en la consideración de la flexibilidad del rodamiento de giro, y la consideración estructural que se aumentó para reducir la fatiga excesiva de la pista de rodadura y la bola de acero, mejorando así la vida útil y la estabilidad del rodamiento de giro. Las consideraciones de diseño son perfectas, pero el proceso de aplicación tiene fallas, y la fuerza en la pista de rodadura a veces aparece excéntrica.

Combinando los rodamientos de giro de las dos estructuras, debido a que los puntos de partida son ligeramente diferentes, ambos tienen un buen historial estable en la grúa de barco. Según los comentarios, las ventajas y desventajas no son obvias, y ambas estructuras siguen siendo buenas opciones. Por supuesto, el precio de los rodamientos de giro de doble fila es significativamente más alto que el de los rodamientos de giro de una sola fila.

Requisitos de instalación para los rodamientos de giro de doble fila

Asegurar la limpieza:

Antes de la instalación, asegúrese de que las superficies de montaje y los componentes de acoplamiento estén limpios y libres de residuos, suciedad u otros contaminantes que puedan afectar el rendimiento del rodamiento.

Alineación adecuada:

Asegure una alineación precisa del rodamiento de giro de doble fila con los componentes de acoplamiento. La desalineación puede provocar un aumento del estrés, desgaste prematuro y una vida útil reducida del rodamiento.

Especificaciones de torque:

Siga las especificaciones de torque recomendadas por el fabricante para apretar los pernos de montaje. Apretar demasiado puede causar una precarga excesiva, mientras que apretar insuficientemente puede provocar holgura y desalineación.

Lubricación:

Aplique el lubricante adecuado a las superficies del rodamiento de bolas de doble fila durante la instalación. Siga las recomendaciones del fabricante sobre el tipo y la cantidad de lubricante a utilizar. Una lubricación adecuada ayuda a reducir la fricción, minimizar el desgaste y disipar el calor de manera efectiva.

Slewing Bearing

Especificaciones del rodamiento de giro de bolas de doble fila





No.	Modelo	Dimensiones de configuración			Dimensiones de montaje						Dimensiones estructurales		Datos del engranaje				peso kg
		Dimensiones de configuración			Dimensiones de montaje						Dimensiones estructurales		Datos del engranaje
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	módulo	Da	Z
1	ZZ-476.25	565	382	98	540	410	24	17	24	17	88	10	60	5	595	117	88
2	ZZ-576.20	670	470	92	640	508	18	17	18	17	83	9	60	5	695	136	110
3	ZZ-691.25	785	590	99	753	628	21	36	21	36	89	10	89	10	836	81	138
4	ZZ-968.22	1042	893	92	1015	922	30	17	30	17	83	9	76	8	1080	133	155
5	ZZ-1215.25	1330	1095	108	1290	1135	48	23	48	23	98	10	90	10	1378	136	345
6	ZZ-1248.40	1414	1085	144	1359	1139	44	28	44	28	135	9	115	12	1474	120	500
7	ZZ-1578.40	1744	1433	156	1671	1485	60	28	60	28	140	16	140	16	1805	109	910

No.	Modelo	Dimensiones de configuración			Dimensiones de montaje						Dimensiones estructurales		Datos del engranaje				peso kg
		Dimensiones de configuración			Dimensiones de montaje						Dimensiones estructurales		Datos del engranaje
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	módulo	da	Z
1	ZZ-755.25	875	628	104	823	675	40	26	40	26	95	9	81	10	582	59	200
2	ZZ-888.22	982	792	97	944	826	36	22	36	22	87	10	80	8	754	95	170
3	ZZ-1088.20	1172	1010	97	1134	1040	36	17	36	17	88	9	80	10	962	97	175
4	ZZ-1100.25	1196	1010	110	1160	1040	36	31	36	31	96	14	90	10	963.5	98	240
5	ZZ-1222.25	1345	1115	108	1290	1150	40	21	40	21	98	10	88	10	1061.6	108	360
6	ZZ-1350.30	1470	1230	108	1425	1270	48	34	48	34	98	10	90	12	1179	100	365

Preguntas frecuentes sobre rodamientos de giro de doble fila

Q ¿En qué se diferencia un rodamiento de giro de doble fila de un rodamiento de giro de una sola fila?

Un giro de rodamiento de bolas se diferencia de un rodamiento de giro de una fila en términos de su estructura y capacidad de carga. Aquí están las diferencias clave entre los dos:

Estructura: Un rodamiento de giro de una fila consiste en una sola fila de elementos rodantes (generalmente bolas o rodillos) colocados entre dos anillos. En contraste, un rodamiento de giro de doble fila tiene dos filas de elementos rodantes, con cada fila posicionada entre dos anillos. Esta disposición proporciona una mayor capacidad de carga y una estabilidad mejorada.

Capacidad de carga: Debido a la presencia de dos filas de elementos rodantes, una mesa giratoria de rodamiento de bolas doble puede manejar cargas axiales, radiales y de momento significativamente más altas en comparación con un rodamiento de giro de una fila. La fila adicional de elementos rodantes distribuye la carga de manera más uniforme, lo que resulta en capacidades de carga mejoradas.

Rigidez y estabilidad: La configuración de doble fila mejora la rigidez y estabilidad del rodamiento de giro. Ofrece una mayor resistencia a la deformación y deflexión bajo cargas pesadas.
Q ¿Se pueden personalizar los rodamientos de giro de doble fila para aplicaciones específicas?

Sí, el rodamiento de giro de bolas de doble fila se puede personalizar para cumplir con requisitos específicos de aplicación. La personalización permite adaptar el diseño, tamaño, capacidad de carga, opciones de sellado, lubricación y otras características del rodamiento para satisfacer las necesidades únicas de diferentes industrias y aplicaciones.
Q ¿Cómo determino el tamaño adecuado de un rodamiento de giro de doble fila para mi aplicación?

Requisitos de carga: Determine las cargas axiales, radiales y de momento máximas que el rodamiento de giro necesitará soportar en su aplicación. Esto incluye tanto cargas estáticas como dinámicas. Es crucial calcular con precisión las cargas para asegurar que el rodamiento pueda manejar las fuerzas anticipadas.

Condiciones de operación: Considere las condiciones de operación como velocidad, temperatura y factores ambientales. Velocidades más altas o temperaturas extremas pueden requerir consideraciones especiales en la selección del rodamiento.

Espacio de montaje: Evalúe el espacio disponible para instalar el rodamiento de giro. Considere el diámetro exterior, el diámetro interior y las dimensiones generales del rodamiento para asegurarse de que encaje dentro del área designada.

Geometría del rodamiento: La mesa giratoria de rodamiento de bolas de servicio pesado viene en varias geometrías y diseños. Evalúe las opciones de geometría específicas disponibles y elija la que mejor se adapte a los requisitos de su aplicación.
Q ¿Cuáles son las prácticas de mantenimiento recomendadas para los rodamientos de giro de doble fila?

Inspecciones regulares: Realice inspecciones visuales regulares del rodamiento de giro de doble hilera para verificar signos de desgaste, daños o corrosión. Busque ruidos anormales, vibraciones o cambios de temperatura que puedan indicar posibles problemas.

Mantenimiento de lubricación: Supervise el estado de la lubricación y reponga o reemplace el lubricante según sea necesario. Asegúrese de que los intervalos y cantidades de lubricación estén de acuerdo con las recomendaciones del fabricante.

Integridad del sello: Verifique los sellos y juntas regularmente para asegurar que el giro del rodamiento de bolas esté intacto y proporcione una protección efectiva contra contaminantes. Reemplace cualquier sello dañado o desgastado de inmediato.

Distribución de carga: Inspeccione periódicamente los pernos de montaje y las conexiones para asegurarse de que permanezcan apretados y seguros. Una carga desigual o conexiones flojas pueden provocar concentración de tensiones y fallas prematuras.

Consideraciones ambientales: Si el rodamiento de giro de bolas de doble hilera opera en entornos hostiles o extremos, tome precauciones adicionales. Por ejemplo, en entornos corrosivos, considere el uso de recubrimientos o materiales resistentes a la corrosión e implemente medidas de sellado adecuadas.
