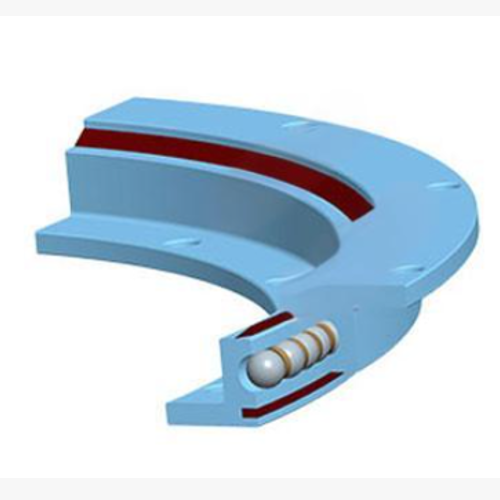

Rodamiento de giro con brida y rodamiento de giro ligero

Name: Flange Slewing Bearing & Light Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

Rodamiento de giro con brida y rodamiento de giro ligero, en comparación con el rodamiento de giro de tipo normal, los rodamientos de giro con brida tienen menos peso pero la misma flexibilidad al girar, por lo que cuando las máquinas tienen limitaciones de espacio y peso, el rodamiento de giro con brida es la mejor opción. Al producir este tipo de rodamiento de giro, el control de calidad clave es la excentricidad de la superficie, el ingeniero de ZZ tiene amplia experiencia en este problema, hemos recibido pedidos constantes de clientes de Alemania, España, Suecia y Francia, lo que ayuda a demostrar la estabilidad de la calidad.

Contact ZZ 

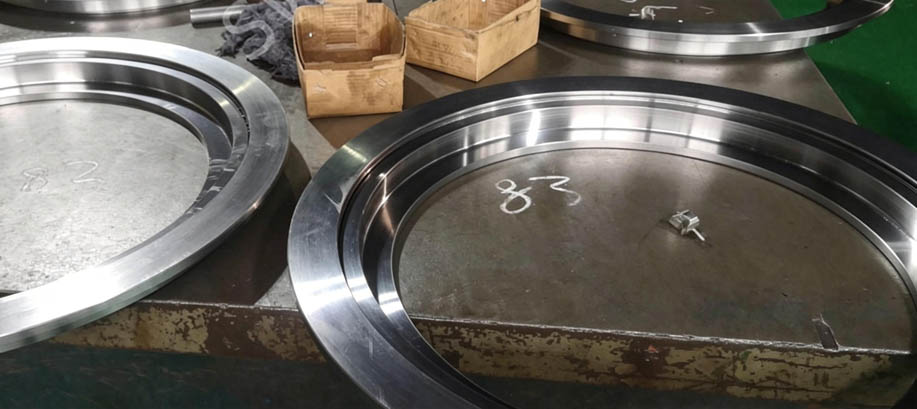

Características y beneficios del rodamiento de giro con brida y el rodamiento de giro ligero

Debido a que la deformación general del rodamiento de giro con brida que producimos es muy pequeña y la calidad del producto es estable, a menudo recibimos pedidos repetidos de antiguos clientes europeos.

Podemos producir rodamientos de giro con brida que satisfagan a los clientes europeos porque tenemos una tecnología de procesamiento de bridas madura. En términos generales, el tratamiento de endurecimiento de la pista de rodadura de nuestro producto es temple por inducción de frecuencia media y la gran tensión interna generada por la fusión por diferencia de temperatura no puede eliminar la tensión interna debido al gran tamaño de la brida pero a la pequeña área de sección transversal, lo que resulta en una deformación excesiva.

Para solucionar este problema de deformación, ajustamos el proceso de producción: ajustamos la parada de torneado después del temple, de modo que la cantidad de deformación se reduce. Nuestra empresa ha estado ajustando constantemente el proceso según los diferentes productos para satisfacer los cambios de producto en el mercado.

Slewing Bearing

Silvicultura y agricultura

Máquina de llenado

Robot de precisión

Perfil de la empresa

Preguntas frecuentes (FAQ)

Contáctenos

Rodamiento de giro con engranaje interno

Rodamiento de giro sin engranaje

Rodamiento de giro con brida y rodamiento de giro ligero

Rodamiento de giro de rodillos cruzados de alta precisión

Rodamiento de giro para excavadora

Rodamiento de giro para grúa

Rodamiento de giro personalizado

Worm Gear Slew Drive


Especificaciones del rodamiento de giro con brida y del rodamiento de giro ligero

Rodamiento de giro con brida Rodamiento de giro ligero







No.	Modelo	Dimensiones de configuración			Dimensiones de montaje				Dimensiones estructurales		Datos del engranaje			Peso kg
		Dimensiones de configuración			Dimensiones de montaje				Dimensiones estructurales		Datos del engranaje
		D	da	H	D1	D2	n1	n2	H1	h	B	Módulo	Z
1	ZZ-414N.20	518	326.5	56	490	375	8	12	46	10	46	5	67	28
2	ZZ-544N.20	648	445.2	56	620	505	10	16	46	10	46	6	76	39
3	ZZ-644N.20	748	547.2	56	720	605	12	18	46	10	46	6	93	46
4	ZZ-744N.20	848	649.2	56	820	705	12	20	46	10	46	6	110	52
5	ZZ-844N.20	948	737.6	56	920	805	14	20	46	10	46	8	94	62
6	ZZ-944N.20	1048	841.6	56	1020	905	16	22	46	10	46	8	107	65
7	ZZ-1094N.20	1198	985.6	56	1170	1055	16	24	46	10	46	8	125	80

No.	Modelo	Dimensiones de configuración			Dimensiones de montaje				Dimensiones estructurales		Datos del engranaje			Peso kg
		Dimensiones de configuración			Dimensiones de montaje				Dimensiones estructurales		Datos del engranaje
		D	d	H	D1	D2	n1	n2	H1	h	B	Módulo	Z
1	ZZ-414W.20	504	304	56	455	332	10	12	46	10	46	5	99	30
2	ZZ-544W.20	640.8	434	56	585	462	14	14	46	10	46	6	105	41
3	ZZ-644W.20	742.8	534	56	685	562	16	16	46	10	46	6	122	48
4	ZZ-744W.20	838.8	634	56	785	662	18	16	46	10	46	6	138	54
5	ZZ-844W.20	950.4	734	56	885	762	18	18	46	10	46	8	117	66
6	ZZ-944W.20	1046.4	834	56	985	862	20	18	46	10	46	8	129	71
7	ZZ-1094W.20	1198.4	984	56	1135	1012	22	20	46	10	46	8	148	83

No.	Modelo	Dimensiones de configuración			Dimensiones de montaje				Dimensiones estructurales		Peso kg
		Dimensiones de configuración			Dimensiones de montaje				Dimensiones estructurales
		D	d	H	D1	D2	n1	n2	H1	H2
1	ZZ-414.20	518	304	56	490	332	8	12	46	46	24
2	ZZ-544.20	648	434	56	620	462	10	14	46	46	31
3	ZZ-644.20	748	534	56	720	562	12	16	46	46	37
4	ZZ-744.20	848	634	56	820	662	12	16	46	46	42
5	ZZ-844.20	948	734	56	920	762	14	18	46	46	48
6	ZZ-944.20	1048	834	56	1020	862	16	20	46	46	54
7	ZZ-1094.20	1198	984	56	1170	1012	16	20	46	46	62
