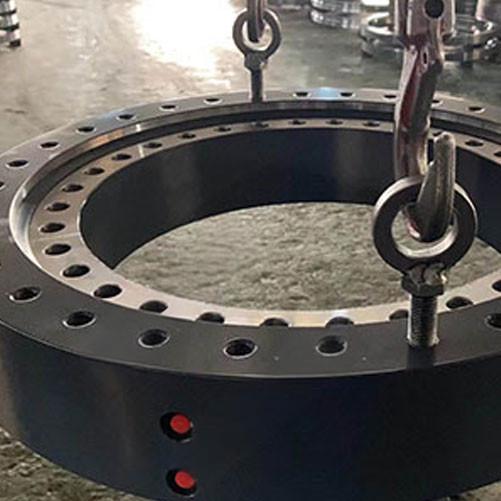

Name: Double Row Ball Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

Double Row Ball Slewing Bearing

Двухрядные шариковые опорно-поворотные подшипники обычно включают тела качения одинакового размера и тела качения разного размера. Тяжелый шариковый поворотный стол состоит из двух рядов шаров, которые могут выдерживать значительно более высокие осевые, радиальные нагрузки и опрокидывающие моменты, что широко используется на тяжелом оборудовании, таком как горнодобывающая техника и крупные гусеничные краны. Как один из профессиональных производителей опорно-поворотных подшипников , двухрядный опорно-поворотный подшипник ZZ установлен на многих машинах клиентов и получил высокую оценку конечных пользователей, поскольку мы помогаем конечным пользователям максимально эффективно использовать их машины и предоставляем своевременное и эффективное послепродажное обслуживание и техническую поддержку шарикового поворотного подшипника.

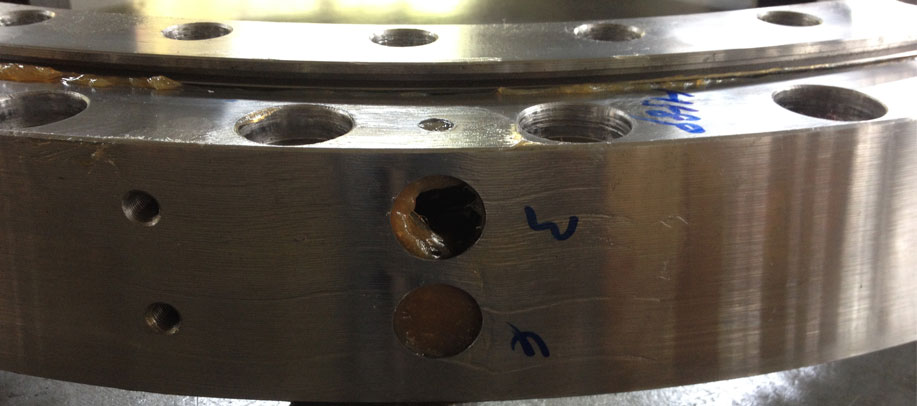

Характеристики и преимущества двухрядных шариковых опорно-поворотных подшипников

Особенности и преимущества двухрядного шарикового опорно-поворотного подшипника

Компания ZZ рекомендует клиентам выбирать двухрядный опорно-поворотный подшипник в соответствии с требованиями клиента к грузоподъемности подшипника.

Двухрядный шариковый опорно-поворотный подшипник может выдерживать большие осевые нагрузки, соответствующие радиальные нагрузки и опрокидывающие моменты. По сравнению с трехрядными опорно-поворотными подшипниками, двухрядный опорно-поворотный подшипник может снизить затраты на закупку для клиентов.

Данная Трехрядный роликовый опорно-поворотный подшипник удовлетворяет требованиям малых размеров и большой нагрузки. Однако, когда эксцентриситет осевой нагрузки относительно мал, грузоподъемность трехрядного опорно-поворотного подшипника избыточна, а стоимость относительно высока.

Инженеры нашей компании обладают сильными возможностями в области проектирования изделий, пожалуйста, свяжитесь с нами, если вам нужен двухрядный опорно-поворотный подшипник.

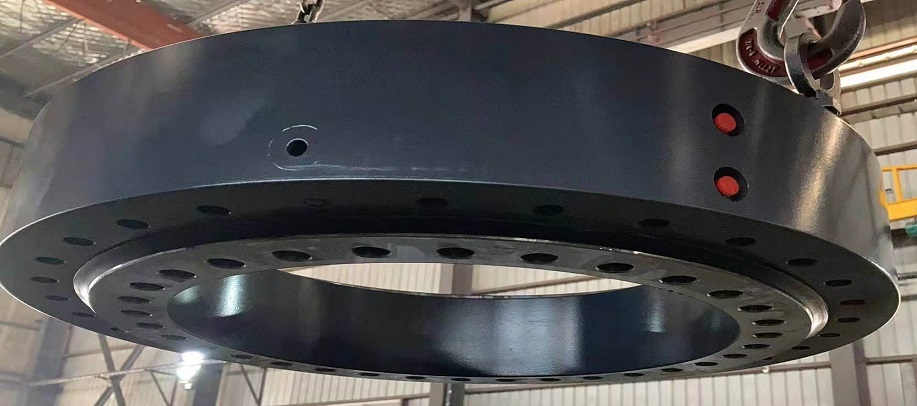

Применение двухрядных шариковых опорно-поворотных подшипников

Применение двухрядного шарикового опорно-поворотного подшипника

Двухрядный опорно-поворотный подшипник — это тип опорно-поворотного подшипника, используемого на судовых кранах. Обычно на судах устанавливается 4 опорно-поворотных подшипника для распределения погрузочно-разгрузочных операций, и срок службы обычно составляет 6–10 лет. Поэтому очень важно обеспечить надежность и долговечность опорно-поворотных подшипников.

Характеристики морских опорно-поворотных подшипников — высокая гибкость, относительно высокая скорость вращения, а нагрузка обычно составляет 15–30 тонн, поэтому широко используются четырехточечные шариковые подшипники. Но каковы конструктивные особенности и преимущества однорядных и двухрядных шариковых подшипников?

Прежде всего, высота однорядного шарикового опорно-поворотного подшипника должна быть большой, а стальной шарик — 60–70 мм, чтобы обеспечить достаточную грузоподъемность и лучшие уплотнительные свойства. В начале использования подшипника его применение очень высокое, и отзывы пользователей хорошие. Характеристика заключается в том, что высота большая и стальной шарик увеличен, что повышает жесткость и прочность подшипника, и это очень хороший выбор.

Двухрядный шариковый подшипник основан на соображениях гибкости опорно-поворотного подшипника, а конструктивное соображение заключается в увеличении для снижения чрезмерной усталости беговой дорожки и стального шарика, тем самым повышая срок службы и стабильность опорно-поворотного подшипника. Конструктивные соображения идеальны, но в процессе применения есть недостатки, и иногда появляется эксцентриситет усилия на беговой дорожке.

Объединяя опорно-поворотные подшипники двух конструкций, поскольку исходные точки немного разные, обе они имеют хорошие и стабильные показатели на судовых кранах. Судя по отзывам, преимущества и недостатки неочевидны, и обе конструкции по-прежнему являются хорошим выбором. Конечно, цена двухрядных опорно-поворотных подшипников значительно выше, чем однорядных.

Требования к установке двухрядных опорно-поворотных подшипников

Обеспечение чистоты:

Перед установкой убедитесь, что монтажные поверхности и сопрягаемые детали чисты и не содержат мусора, грязи или других загрязнений, которые могут повлиять на работу подшипника.

Правильное выравнивание:

Обеспечьте точное выравнивание двухрядного опорно-поворотного подшипника с сопрягаемыми деталями. Несоосность может привести к повышенному напряжению, преждевременному износу и сокращению срока службы подшипника.

Моменты затяжки:

Следуйте рекомендованным производителем моментам затяжки для крепежных болтов. Чрезмерная затяжка может вызвать избыточный натяг, а недостаточная затяжка может привести к люфту и несоосности.

Смазка:

Нанесите соответствующую смазку на поверхности двухрядного шарикового подшипника во время установки. Следуйте рекомендациям производителя по типу и количеству используемой смазки. Адекватная смазка помогает снизить трение, минимизировать износ и эффективно отводить тепло.

No.	Модель	Размер конфигурации			Установочный размер						Конструктивный размер		Данные зубчатого венца				Вес, кг
		Размер конфигурации			Установочный размер						Конструктивный размер		Данные зубчатого венца
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	Модуль	Da	Z
1	ZZ-476.25	565	382	98	540	410	24	17	24	17	88	10	60	5	595	117	88
2	ZZ-576.20	670	470	92	640	508	18	17	18	17	83	9	60	5	695	136	110
3	ZZ-691.25	785	590	99	753	628	21	36	21	36	89	10	89	10	836	81	138
4	ZZ-968.22	1042	893	92	1015	922	30	17	30	17	83	9	76	8	1080	133	155
5	ZZ-1215.25	1330	1095	108	1290	1135	48	23	48	23	98	10	90	10	1378	136	345
6	ZZ-1248.40	1414	1085	144	1359	1139	44	28	44	28	135	9	115	12	1474	120	500
7	ZZ-1578.40	1744	1433	156	1671	1485	60	28	60	28	140	16	140	16	1805	109	910

No.	Модель	Размер конфигурации			Установочный размер						Конструктивный размер		Данные зубчатого венца				Вес, кг
		Размер конфигурации			Установочный размер						Конструктивный размер		Данные зубчатого венца
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	Модуль	da	Z
1	ZZ-755.25	875	628	104	823	675	40	26	40	26	95	9	81	10	582	59	200
2	ZZ-888.22	982	792	97	944	826	36	22	36	22	87	10	80	8	754	95	170
3	ZZ-1088.20	1172	1010	97	1134	1040	36	17	36	17	88	9	80	10	962	97	175
4	ZZ-1100.25	1196	1010	110	1160	1040	36	31	36	31	96	14	90	10	963.5	98	240
5	ZZ-1222.25	1345	1115	108	1290	1150	40	21	40	21	98	10	88	10	1061.6	108	360
6	ZZ-1350.30	1470	1230	108	1425	1270	48	34	48	34	98	10	90	12	1179	100	365
