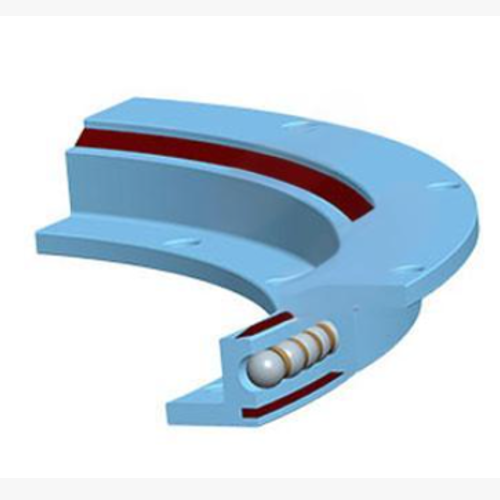

Flange Slewing Bearing & Light Slewing Bearing

Фланцевый опорно-поворотный подшипник и легкий опорно-поворотный подшипник. По сравнению с обычным опорно-поворотным подшипником, фланцевый подшипник имеет меньший вес, но такую же гибкость при вращении. Поэтому, если машины имеют ограничения по пространству и весу, фланцевый опорно-поворотный подшипник является наилучшим выбором. При производстве такого подшипника ключевым контролем качества является биение поверхности. Инженеры ZZ обладают богатым опытом в решении этой проблемы, мы постоянно получаем заказы от клиентов из Германии, Испании, Швеции, Франции, что подтверждает стабильность качества.

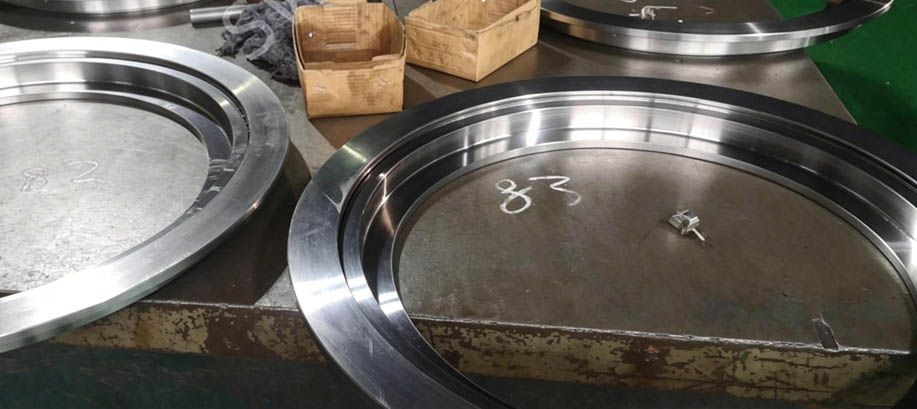

Особенности и преимущества фланцевого опорно-поворотного подшипника и легкого опорно-поворотного подшипника

Благодаря тому, что общая деформация производимых нами фланцевых опорно-поворотных подшипников очень мала, а качество продукции стабильно, мы часто получаем повторные заказы от старых европейских клиентов.

То, что мы можем производить фланцевые опорно-поворотные подшипники, удовлетворяющие европейских клиентов, обусловлено наличием зрелой технологии обработки фланцев. Как правило, наша закалочная обработка дорожек качения выполняется методом индукционной закалки средней частоты. Возникающие при температурной сварке большие внутренние напряжения не могут быть сняты из-за больших размеров фланца при малой площади поперечного сечения, что приводит к чрезмерной деформации.

Чтобы решить эту проблему деформации, мы скорректировали производственный процесс — изменили остановку токарной обработки после закалки, что позволило уменьшить величину деформации. Наша компания постоянно корректирует процесс в зависимости от различных изделий, чтобы соответствовать изменениям продукции на рынке.

No.	Модель	Размер конфигурации			Установочный размер				Конструктивный размер		Данные зубчатого венца			Вес, кг
		Размер конфигурации			Установочный размер				Конструктивный размер		Данные зубчатого венца
		D	da	H	D1	D2	n1	n2	H1	h	B	Модуль	Z
1	ZZ-414N.20	518	326.5	56	490	375	8	12	46	10	46	5	67	28
2	ZZ-544N.20	648	445.2	56	620	505	10	16	46	10	46	6	76	39
3	ZZ-644N.20	748	547.2	56	720	605	12	18	46	10	46	6	93	46
4	ZZ-744N.20	848	649.2	56	820	705	12	20	46	10	46	6	110	52
5	ZZ-844N.20	948	737.6	56	920	805	14	20	46	10	46	8	94	62
6	ZZ-944N.20	1048	841.6	56	1020	905	16	22	46	10	46	8	107	65
7	ZZ-1094N.20	1198	985.6	56	1170	1055	16	24	46	10	46	8	125	80

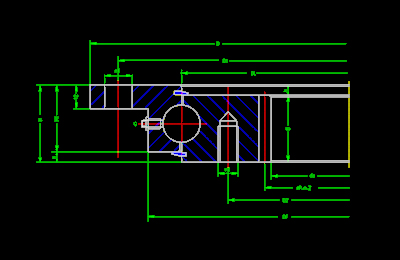

No.	Модель	Размер конфигурации			Установочный размер				Конструктивный размер		Данные зубчатого венца			Вес, кг
		Размер конфигурации			Установочный размер				Конструктивный размер		Данные зубчатого венца
		D	d	H	D1	D2	n1	n2	H1	h	B	Модуль	Z
1	ZZ-414W.20	504	304	56	455	332	10	12	46	10	46	5	99	30
2	ZZ-544W.20	640.8	434	56	585	462	14	14	46	10	46	6	105	41
3	ZZ-644W.20	742.8	534	56	685	562	16	16	46	10	46	6	122	48
4	ZZ-744W.20	838.8	634	56	785	662	18	16	46	10	46	6	138	54
5	ZZ-844W.20	950.4	734	56	885	762	18	18	46	10	46	8	117	66
6	ZZ-944W.20	1046.4	834	56	985	862	20	18	46	10	46	8	129	71
7	ZZ-1094W.20	1198.4	984	56	1135	1012	22	20	46	10	46	8	148	83

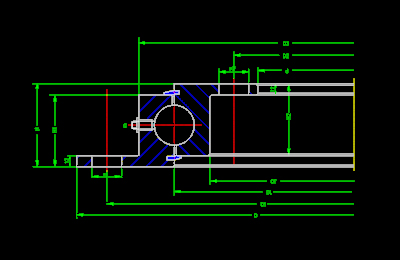

No.	Модель	Размер конфигурации			Установочный размер				Конструктивный размер		Вес, кг
		Размер конфигурации			Установочный размер				Конструктивный размер
		D	d	H	D1	D2	n1	n2	H1	H2
1	ZZ-414.20	518	304	56	490	332	8	12	46	46	24
2	ZZ-544.20	648	434	56	620	462	10	14	46	46	31
3	ZZ-644.20	748	534	56	720	562	12	16	46	46	37
4	ZZ-744.20	848	634	56	820	662	12	16	46	46	42
5	ZZ-844.20	948	734	56	920	762	14	18	46	46	48
6	ZZ-944.20	1048	834	56	1020	862	16	20	46	46	54
7	ZZ-1094.20	1198	984	56	1170	1012	16	20	46	46	62
