Name: Slewing Bearing Without Gear
Brand: ZZ Bearing (Shanghai) Co., Ltd

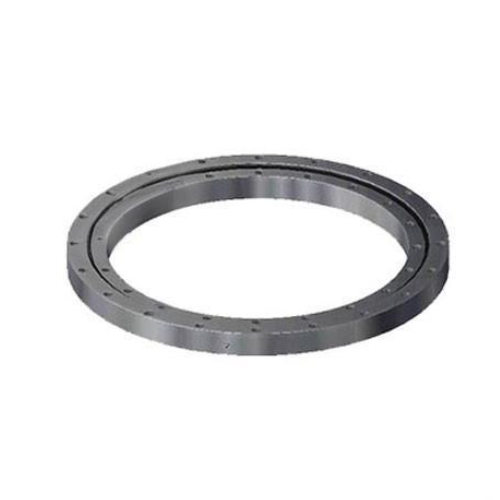

Slewing Bearing Without Gear

Опорно-поворотный подшипник без зубчатого венца, опорно-поворотные подшипники ZZ без зубчатого венца обычно бывают шарикового контактного типа и перекрестно-роликового типа. Диаметр от 80 мм до 2500 мм, материал — 50Mn и 42CrMo4. Опорно-поворотный подшипник без зубчатого венца также широко используется на многих машинах, таких как ротаторы, упаковочные машины и подъемные краны. Как один из ведущих производителей опорно-поворотных подшипников, ZZ может спроектировать и изготовить опорно-поворотный подшипник по вашим специальным требованиям. Мы также часто держим запас кованой стали для опорно-поворотных подшипников без зубчатого венца, пожалуйста, свяжитесь с нашей торговой командой, если вам нужны какие-либо размеры.

Особенности и преимущества опорно-поворотного подшипника без зубчатого венца

В наших обычных заказах не так много опорно-поворотных подшипников без зубчатого венца. Некоторые клиенты требуют, чтобы опорно-поворотный подшипник без зубьев имел преднатяг. Чтобы удовлетворить потребности клиентов, наши технические специалисты успешно разработали технологию производства и измерения опорно-поворотных подшипников с преднатягом.

В целом, это достигается за счет осевого смещения между внутренним и наружным малым опорно-поворотным кольцом подшипника для устранения части или всего зазора, чтобы обеспечить преднатяг. Как производители опорно-поворотных подшипников измеряют преднатяг?

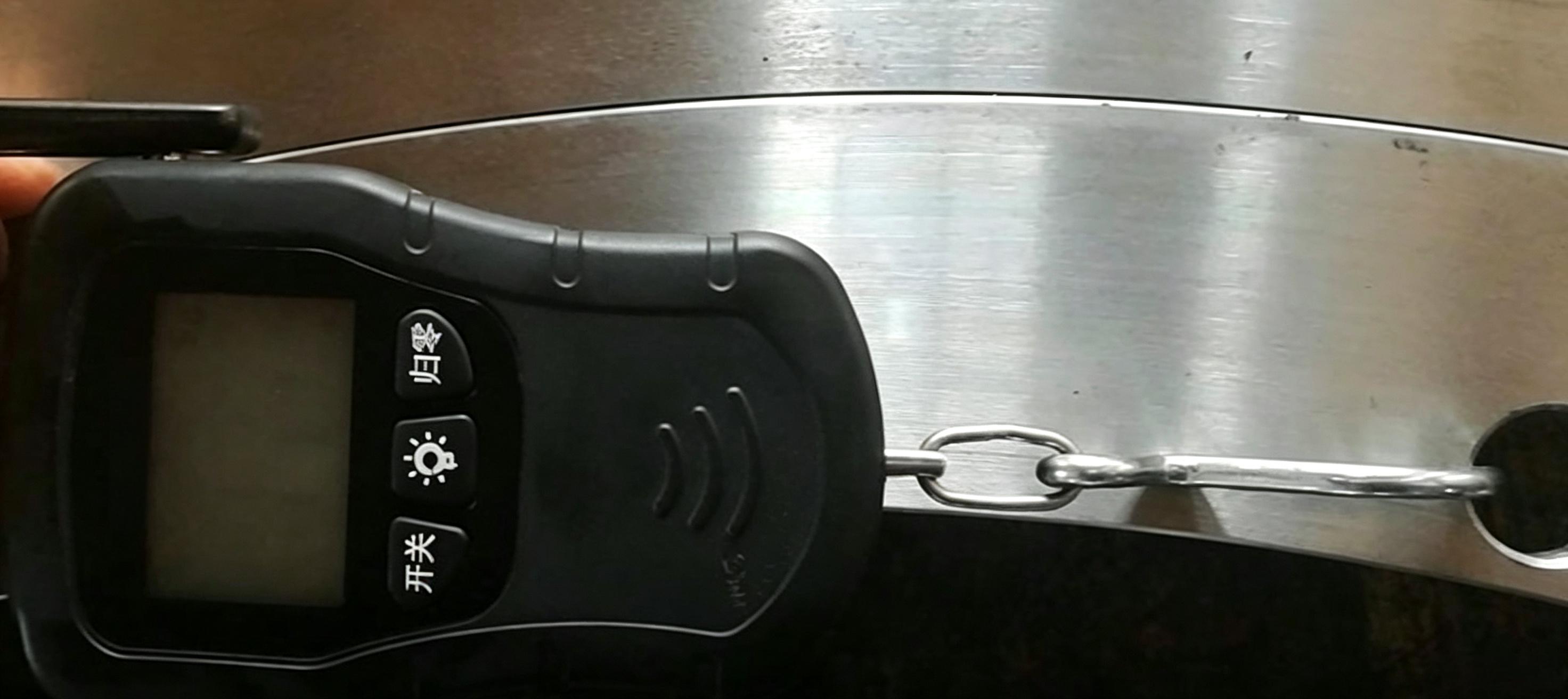

Метод производителей опорно-поворотных подшипников который используется: метод начального крутящего момента: измерение начальной тангенциальной силы динамометром и расчет начального крутящего момента. После получения крутящего момента преднатяг оценивается по зависимости между начальным крутящим моментом и преднатягом.

Применение опорно-поворотного подшипника без зубчатого венца

Опорно-поворотный подшипник ZZ без зубчатого венца широко используется в консольных кранах (JIB cranes). Консольный кран является промышленным компонентом и представляет собой легкий кран с легкой рабочей нагрузкой. Он состоит из колонны, поворотной стрелы, поворотного привода и электрической тали. Нижний конец колонны крепится к бетонному фундаменту анкерными болтами. Для применения такого опорно-поворотного подшипника необходимо регулярно добавлять смазку в соответствии с условиями работы для защиты дорожки качения. Дорожка качения должна быть заполнена смазкой в первый раз после 50 часов работы, а затем каждые 300 часов работы. Опорно-поворотный подшипник должен быть заполнен смазкой до и после длительного хранения. Заполнение смазкой должно производиться при медленном вращении опорно-поворотного подшипника. Когда смазка вытекает из уплотнения, это означает, что заполнение завершено.

Как работает опорно-поворотный подшипник без зубчатого венца

Опорно-поворотный подшипник без зубчатого венца состоит из внутреннего и наружного колец с телами качения (обычно шариками или роликами) между ними. Тела качения обеспечивают плавное вращение между кольцами, позволяя подшипнику выдерживать и передавать нагрузки. Этот малый опорно-поворотный подшипник часто используется в приложениях, где внешний зубчатый венец или приводной механизм применяются отдельно для вращательного движения.

Slewing Bearing Without Gear

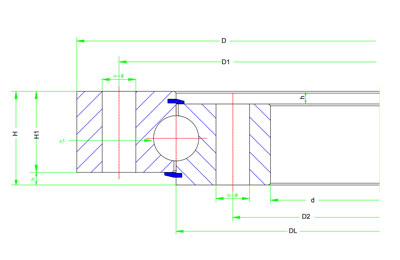

МОДЕЛЬ	РАЗМЕР				МОНТАЖНОЕ ОТВЕРСТИЕ									N.W
	РАЗМЕР				СКВОЗНОЕ ОТВЕРСТИЕ (Тип A)				РЕЗЬБОВОЕ ОТВЕРСТИЕ (Тип B, C, D)					kg
	D	d	H	h	D1	D2	φ	n	D1	D2	d1	L	n
	mm				mm			n	mm				n
QU315.20	408	222	60	10	370	260	17	10	370	260	M16	24	10	31
QU355.20	448	262	60	10	410	300	17	10	410	300	M16	24	10	33
QU400.20	493	307	60	10	455	345	17	12	455	345	M16	24	12	42
QU450.20	543	357	60	10	505	395	17	12	505	395	M16	24	12	47
QU500.20	593	407	60	10	555	445	17	14	555	545	M16	24	14	53
QU560.20	656	464	70	10	618	502	17	14	618	502	M16	30	14	72
QU630.20	726	534	70	10	688	572	17	16	688	572	M16	30	16	80
QU710.20	806	614	70	10	768	652	17	18	768	652	M16	30	18	91
QU800.20	896	704	70	10	858	742	17	20	858	742	M16	30	20	102
QU800.25	908	692	78	10	864	736	22	18	864	736	M20	36	18	130
QU900.25	1008	792	78	10	964	836	22	20	964	836	M20	36	20	146
QU1000.25	1108	892	78	10	1064	936	22	24	1064	936	M20	36	24	162
QU1000.32	1124	876	90	10	1074	926	24	24	1074	926	M22	40	24	212
QU1120.32	1244	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	237
QU1250.32	1374	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	264
QU1400.32	1524	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	285
QU1250.40	1394	1108	102	12	1336	1164	26	32	1336	1164	M24	45	32	351
QU1400.40	1544	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	393
QU1600.40	1744	1458	102	12	1686	1514	26	40	1686	1514	M24	45	32	455
QU1800.40	1944	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	507
QU1600.50	1766	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	647
QU1800.50	1966	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	730
QU2000.50	2166	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	812
QU2240.50	2406	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	909
QU2500.50	2666	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	1015
QU2500.60	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	1457
