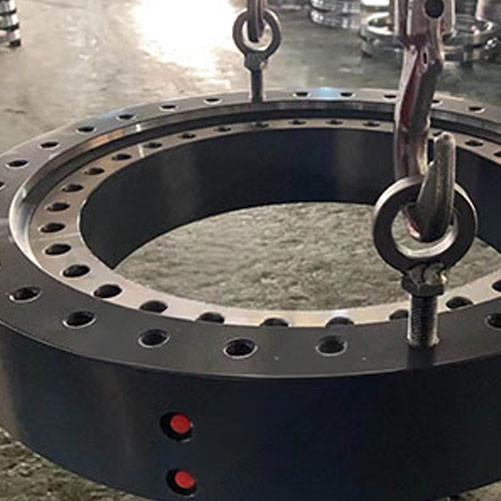

Couronne d'orientation à deux rangées de billes

Name: Double Row Ball Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

Le roulement à double rangée de billes pour orientation comprend généralement des éléments roulants de même taille et de taille différente. La table tournante à roulement à billes lourd est composée de deux rangées de billes qui peuvent supporter des moments axiaux, radiaux et de renversement beaucoup plus élevés, largement utilisée sur les équipements lourds, comme les engins miniers et les grandes grues à chenilles. En tant que l'un des professionnels fabricants de roulements d'orientation , le roulement d'orientation à double rangée de ZZ a été monté sur de nombreuses machines de clients et a reçu une excellente réputation de la part des utilisateurs finaux, car nous pouvons aider l'utilisateur final à optimiser sa machine et fournir un service après-vente rapide et efficace ainsi qu'un support technique pour le roulement à billes oscillant.

Contacter ZZ 

Caractéristiques et avantages du roulement à double rangée de billes pour orientation

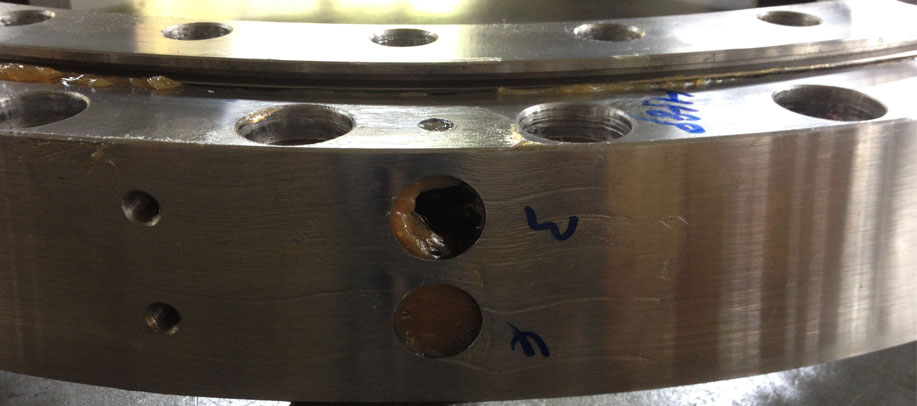

Caractéristiques et avantages du roulement d'orientation à double rangée de billes

ZZ recommande aux clients de choisir le roulement d'orientation à double rangée en fonction des exigences du client concernant la capacité de charge du roulement.

Le roulement d'orientation à double rangée de billes peut supporter des charges axiales plus importantes, des charges radiales appropriées et des moments de renversement. Comparé aux roulements d'orientation à trois rangées, le roulement d'orientation à double rangée peut réduire les coûts d'approvisionnement pour les clients.

Le roulement d'orientation à rouleaux à trois rangées répond aux exigences de faible encombrement et de charge élevée. Cependant, lorsque l'excentricité de la charge axiale est relativement faible, la capacité de charge du roulement d'orientation à trois rangées est élevée et le coût est relativement important.

Les ingénieurs de notre entreprise possèdent de solides capacités de conception de produits, n'hésitez pas à nous contacter si vous avez besoin d'un roulement d'orientation à double rangée.

Application du roulement à double rangée de billes pour orientation

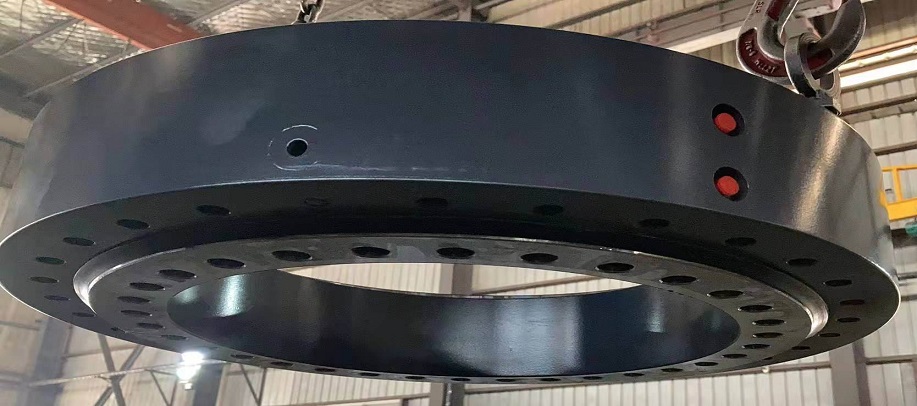

Application du roulement d'orientation à double rangée de billes

Le roulement d'orientation à double rangée est un type de roulement d'orientation utilisé sur les grues de navires. Il y a généralement 4 roulements d'orientation sur les navires pour partager les opérations de chargement et déchargement, et la durée de vie est généralement requise entre 6 et 10 ans. Il est donc très important d'assurer la fiabilité et la durabilité des roulements d'orientation.

Les caractéristiques des roulements d'orientation marins sont une grande flexibilité, une vitesse de rotation relativement élevée et une charge généralement comprise entre 15 et 30 tonnes, donc les roulements à billes à quatre points de contact sont largement utilisés. Mais quelles sont les caractéristiques de conception et les avantages des roulements à billes à simple et double rangée ?

Tout d'abord, la hauteur du roulement d'orientation à billes à simple rangée doit être élevée, et la bille en acier doit être de 60-70 mm pour garantir que la capacité de charge est compétente et que l'étanchéité est meilleure. Lors des premières utilisations du roulement, l'application est très bonne et les retours des utilisateurs sont positifs. La caractéristique est que la hauteur est élevée et la bille en acier agrandie, ce qui améliore la rigidité et la résistance du roulement et constitue un très bon choix.

Le roulement à double rangée de billes est basé sur la considération de la flexibilité du roulement d'orientation, et la considération structurelle qui a été augmentée pour réduire la fatigue excessive de la piste et de la bille en acier, améliorant ainsi la durée de vie et la stabilité du roulement d'orientation. Les considérations de conception sont parfaites, mais le processus d'application présente des défauts, et la force sur la piste apparaît parfois excentrée.

En combinant les roulements d'orientation des deux structures, étant donné que les points de départ sont légèrement différents, ils ont tous deux un bon historique stable sur la grue de navire. D'après les retours, les avantages et inconvénients ne sont pas évidents, et les deux structures restent de bons choix. Bien sûr, le prix des roulements d'orientation à double rangée est nettement plus élevé que celui des roulements d'orientation à simple rangée.

Exigences d'installation pour les roulements d'orientation à double rangée

Assurer la propreté :

Avant l'installation, assurez-vous que les surfaces de montage et les composants d'accouplement sont propres et exempts de débris, saletés ou autres contaminants pouvant affecter les performances du roulement.

Alignement correct :

Assurez un alignement précis du roulement d'orientation à double rangée avec les composants d'accouplement. Un désalignement peut entraîner une augmentation des contraintes, une usure prématurée et une réduction de la durée de vie du roulement.

Spécifications de couple :

Suivez les spécifications de couple recommandées par le fabricant pour le serrage des boulons de montage. Un serrage excessif peut provoquer une précharge excessive, tandis qu'un serrage insuffisant peut entraîner du jeu et un désalignement.

Lubrification :

Appliquez le lubrifiant approprié sur les surfaces du roulement à billes à double rangée lors de l'installation. Suivez les recommandations du fabricant concernant le type et la quantité de lubrifiant à utiliser. Une lubrification adéquate aide à réduire la friction, minimiser l'usure et dissiper efficacement la chaleur.

Roulement d'orientation

Spécifications du roulement à double rangée de billes pour orientation





No.	Modèle	Taille de configuration			Taille de montage						Taille structurelle		Données d'engrenage				poids kg
		Taille de configuration			Taille de montage						Taille structurelle		Données d'engrenage
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	module	Da	Z
1	ZZ-476.25	565	382	98	540	410	24	17	24	17	88	10	60	5	595	117	88
2	ZZ-576.20	670	470	92	640	508	18	17	18	17	83	9	60	5	695	136	110
3	ZZ-691.25	785	590	99	753	628	21	36	21	36	89	10	89	10	836	81	138
4	ZZ-968.22	1042	893	92	1015	922	30	17	30	17	83	9	76	8	1080	133	155
5	ZZ-1215.25	1330	1095	108	1290	1135	48	23	48	23	98	10	90	10	1378	136	345
6	ZZ-1248.40	1414	1085	144	1359	1139	44	28	44	28	135	9	115	12	1474	120	500
7	ZZ-1578.40	1744	1433	156	1671	1485	60	28	60	28	140	16	140	16	1805	109	910

No.	Modèle	Taille de configuration			Taille de montage						Taille structurelle		Données d'engrenage				poids kg
		Taille de configuration			Taille de montage						Taille structurelle		Données d'engrenage
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	module	da	Z
1	ZZ-755.25	875	628	104	823	675	40	26	40	26	95	9	81	10	582	59	200
2	ZZ-888.22	982	792	97	944	826	36	22	36	22	87	10	80	8	754	95	170
3	ZZ-1088.20	1172	1010	97	1134	1040	36	17	36	17	88	9	80	10	962	97	175
4	ZZ-1100.25	1196	1010	110	1160	1040	36	31	36	31	96	14	90	10	963.5	98	240
5	ZZ-1222.25	1345	1115	108	1290	1150	40	21	40	21	98	10	88	10	1061.6	108	360
6	ZZ-1350.30	1470	1230	108	1425	1270	48	34	48	34	98	10	90	12	1179	100	365

FAQ sur les roulements d'orientation à double rangée

Q En quoi un roulement d'orientation à double rangée diffère-t-il d'un roulement d'orientation à simple rangée ?

Un roulement à billes oscillant diffère d'un roulement d'orientation à simple rangée en termes de structure et de capacité de charge. Voici les principales différences entre les deux :

Structure : Un roulement d'orientation à simple rangée se compose d'une seule rangée d'éléments roulants (généralement des billes ou des rouleaux) placée entre deux bagues. En revanche, un roulement d'orientation à double rangée possède deux rangées d'éléments roulants, chaque rangée étant positionnée entre deux bagues. Cette disposition offre une capacité de charge accrue et une stabilité améliorée.

Capacité de charge : En raison de la présence de deux rangées d'éléments roulants, une table tournante à double roulement à billes peut supporter des charges axiales, radiales et de moment nettement plus élevées qu'un roulement d'orientation à simple rangée. La rangée supplémentaire d'éléments roulants répartit la charge plus uniformément, ce qui améliore les capacités de charge.

Rigidité et stabilité : La configuration à double rangée améliore la rigidité et la stabilité du roulement d'orientation. Elle offre une résistance accrue à la déformation et à la flexion sous des charges lourdes.
Q Les roulements d'orientation à double rangée peuvent-ils être personnalisés pour des applications spécifiques ?

Oui, le roulement d'orientation à billes à double rangée peut être personnalisé pour répondre à des exigences spécifiques. La personnalisation permet d'adapter la conception, la taille, la capacité de charge, les options d'étanchéité, la lubrification et d'autres caractéristiques du roulement pour répondre aux besoins uniques de différentes industries et applications.
Q Comment déterminer la taille appropriée d'un roulement d'orientation à double rangée de billes pour mon application ?

Exigences de charge : Déterminez les charges axiales, radiales et de moment maximales que le roulement d'orientation devra supporter dans votre application. Cela inclut les charges statiques et dynamiques. Il est crucial de calculer précisément les charges pour garantir que le roulement puisse supporter les forces prévues.

Conditions de fonctionnement : Tenez compte des conditions de fonctionnement telles que la vitesse, la température et les facteurs environnementaux. Des vitesses plus élevées ou des températures extrêmes peuvent nécessiter des considérations particulières dans le choix du roulement.

Espace de montage : Évaluez l'espace disponible pour installer le roulement d'orientation. Considérez le diamètre extérieur, le diamètre intérieur et les dimensions globales du roulement pour vous assurer qu'il s'adapte à la zone désignée.

Géométrie du roulement : Les platines tournantes à roulement à billes robustes existent en différentes géométries et conceptions. Évaluez les options de géométrie spécifiques disponibles et choisissez celle qui correspond le mieux aux exigences de votre application.
Q Quelles sont les pratiques de maintenance recommandées pour les roulements d'orientation à double rangée de billes ?

Inspections régulières : Effectuez des inspections visuelles régulières du roulement d'orientation à double rangée de billes pour vérifier les signes d'usure, de dommages ou de corrosion. Recherchez des bruits anormaux, des vibrations ou des changements de température qui pourraient indiquer des problèmes potentiels.

Maintenance de la lubrification : Surveillez l'état de la lubrification et rechargez ou remplacez le lubrifiant si nécessaire. Assurez-vous que les intervalles et les quantités de lubrification sont conformes aux recommandations du fabricant.

Intégrité des joints : Vérifiez régulièrement les joints et les garnitures pour garantir que la rotation du roulement à billes reste intacte et offre une protection efficace contre les contaminants. Remplacez rapidement tout joint endommagé ou usé.

Répartition des charges : Inspectez périodiquement les boulons de montage et les connexions pour vous assurer qu'ils restent serrés et sécurisés. Un chargement inégal ou des connexions desserrées peuvent entraîner une concentration de contraintes et une défaillance prématurée.

Considérations environnementales : Si le roulement d'orientation à double rangée de billes fonctionne dans des environnements difficiles ou extrêmes, prenez des précautions supplémentaires. Par exemple, dans des environnements corrosifs, envisagez d'utiliser des revêtements ou des matériaux résistants à la corrosion et mettez en place des mesures d'étanchéité appropriées.
