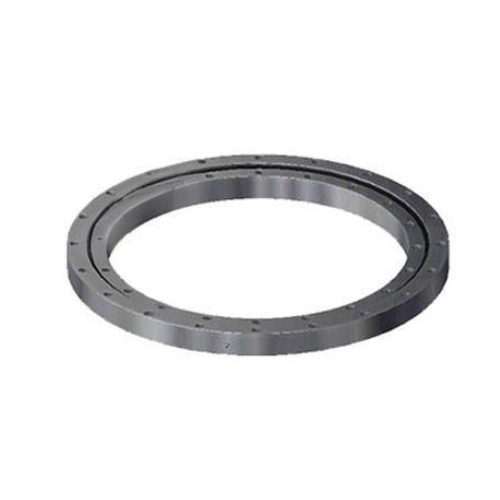

Couronne d'orientation sans denture

Name: Slewing Bearing Without Gear
Brand: ZZ Bearing (Shanghai) Co., Ltd

Roulement d'orientation sans engrenage, les roulements d'orientation ZZ sans engrenage comprennent généralement le type à contact par billes et le type à rouleaux croisés. Les dimensions vont de 80 mm à 2500 mm, et le matériau est 50Mn et 42CrMo4. Un roulement d'orientation sans engrenage est également largement utilisé sur de nombreuses machines, comme les rotateurs, les machines d'emballage et les grues de levage. En tant que l'un des principaux fabricants de roulements d'orientation, quel que soit le besoin spécial que vous avez, ZZ peut concevoir et produire un roulement d'orientation pour vous. Nous stockons également souvent de l'acier forgé pour les roulements d'orientation sans engrenage, veuillez contacter notre équipe commerciale si vous avez besoin d'une taille quelconque.

Contacter ZZ 

Caractéristiques et avantages du roulement d'orientation sans engrenage

Il n'y a pas beaucoup de roulements d'orientation sans engrenage dans notre commande normale. Certains clients exigent que le roulement d'orientation sans dents ait une précharge. Afin de répondre aux besoins des clients, nos techniciens ont développé avec succès le processus de production de roulements d'orientation préchargés et le processus de mesure.

En général, il repose sur le déplacement axial entre la petite bague d'orientation intérieure et extérieure du roulement pour éliminer partiellement ou totalement le jeu afin d'atteindre la précharge. Comment les fabricants de roulements d'orientation mesurent-ils la précharge ?

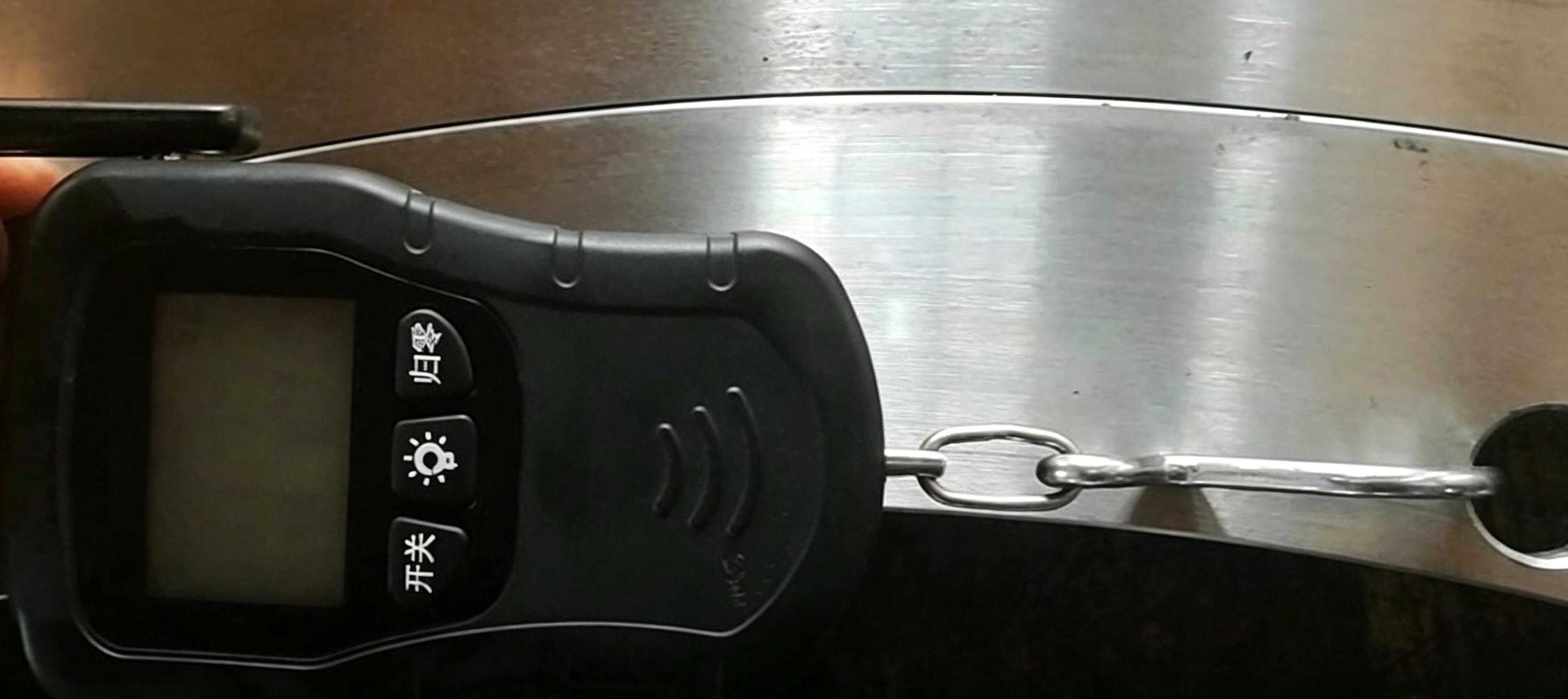

La méthode fabricants de roulements d'orientation utilisée est la méthode du couple de démarrage : mesurer la force tangentielle de démarrage avec un tensiomètre, et calculer le couple de démarrage. Une fois le couple obtenu, la précharge est estimée par la relation entre le couple de démarrage et la précharge.

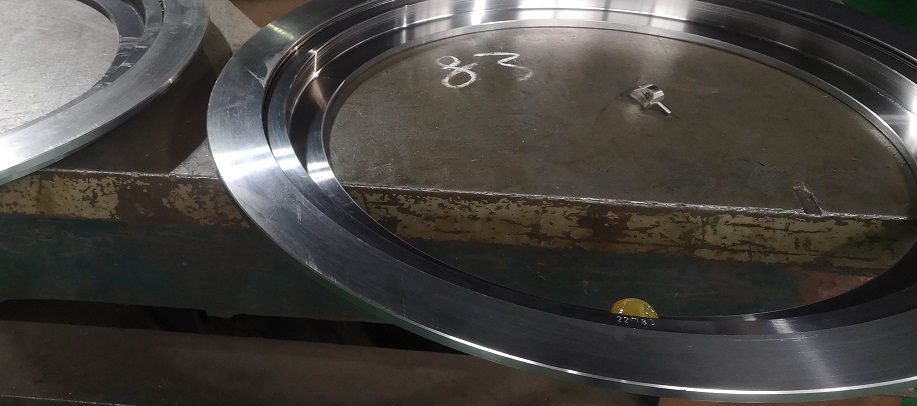

Application du roulement d'orientation sans engrenage

Le roulement d'orientation sans engrenage ZZ est largement utilisé dans les grues JIB. La grue JIB est un composant industriel et est une grue légère avec une faible intensité de travail. Elle se compose d'une colonne, d'un bras d'orientation, d'un dispositif d'entraînement d'orientation et d'un palan électrique. L'extrémité inférieure de la colonne est fixée sur la fondation en béton par des boulons d'ancrage. Pour l'application de ce type de roulement d'orientation, il est nécessaire d'ajouter régulièrement de la graisse lubrifiante en fonction de l'environnement de travail pour protéger le chemin de roulement. Le chemin de roulement doit être rempli de graisse lubrifiante après 50 heures de travail pour la première fois, puis toutes les 300 heures de travail par la suite. Le roulement d'orientation doit être rempli de graisse avant et après une longue période d'inactivité. Le remplissage de graisse doit être effectué en condition de rotation lente du roulement d'orientation. Lorsque la graisse déborde du joint, cela signifie que le remplissage est terminé.

Comment fonctionne un roulement d'orientation sans engrenage

Un roulement d'orientation sans engrenage se compose d'une bague intérieure et extérieure avec des éléments roulants (généralement des billes ou des rouleaux) pris en sandwich entre elles. Les éléments roulants facilitent une rotation fluide entre les bagues, permettant au roulement de supporter et de transmettre des charges. Ces petits roulements d'orientation sont souvent utilisés dans des applications où un engrenage externe ou un mécanisme d'entraînement est employé séparément pour le mouvement rotatif.

Roulement d'orientation

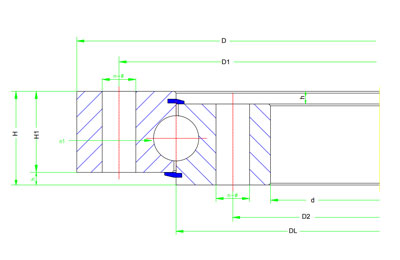

Spécifications du roulement d'orientation sans engrenage



Couronne d'orientation sans denture
MODÈLE	DIMENSION				TROU DE MONTAGE									N.W
	DIMENSION				TROU TRAVERSANT (Type A)				TROU TARAUDÉ (Type B, C, D)					kg
	D	d	H	h	D1	D2	φ	n	D1	D2	d1	L	n
	mm				mm			n	mm				n
QU315.20	408	222	60	10	370	260	17	10	370	260	M16	24	10	31
QU355.20	448	262	60	10	410	300	17	10	410	300	M16	24	10	33
QU400.20	493	307	60	10	455	345	17	12	455	345	M16	24	12	42
QU450.20	543	357	60	10	505	395	17	12	505	395	M16	24	12	47
QU500.20	593	407	60	10	555	445	17	14	555	545	M16	24	14	53
QU560.20	656	464	70	10	618	502	17	14	618	502	M16	30	14	72
QU630.20	726	534	70	10	688	572	17	16	688	572	M16	30	16	80
QU710.20	806	614	70	10	768	652	17	18	768	652	M16	30	18	91
QU800.20	896	704	70	10	858	742	17	20	858	742	M16	30	20	102
QU800.25	908	692	78	10	864	736	22	18	864	736	M20	36	18	130
QU900.25	1008	792	78	10	964	836	22	20	964	836	M20	36	20	146
QU1000.25	1108	892	78	10	1064	936	22	24	1064	936	M20	36	24	162
QU1000.32	1124	876	90	10	1074	926	24	24	1074	926	M22	40	24	212
QU1120.32	1244	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	237
QU1250.32	1374	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	264
QU1400.32	1524	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	285
QU1250.40	1394	1108	102	12	1336	1164	26	32	1336	1164	M24	45	32	351
QU1400.40	1544	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	393
QU1600.40	1744	1458	102	12	1686	1514	26	40	1686	1514	M24	45	32	455
QU1800.40	1944	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	507
QU1600.50	1766	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	647
QU1800.50	1966	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	730
QU2000.50	2166	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	812
QU2240.50	2406	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	909
QU2500.50	2666	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	1015
QU2500.60	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	1457

Expertise et expérience : ZZ possède une vaste expertise et expérience dans le domaine des roulements d'orientation sans engrenage. Nous sommes spécialisés dans la conception, la fabrication et la fourniture de roulements d'orientation sans engrenage de haute qualité, garantissant un produit fiable et bien conçu.

Personnalisation : ZZ offre des options de personnalisation pour répondre à vos exigences d'application spécifiques. Nous pouvons fournir des solutions sur mesure en termes de taille, capacité de charge, matériaux et autres spécifications, garantissant que le petit roulement d'orientation correspond parfaitement à vos besoins.

Protection contre la corrosion : ZZ accorde une attention particulière aux mesures de protection contre la corrosion pour assurer la longévité de ses roulements d'orientation. Nous pouvons appliquer des traitements de surface et des revêtements appropriés pour améliorer la résistance à la corrosion et protéger les roulements dans des environnements de fonctionnement difficiles.

Prix compétitif : ZZ vise à fournir des solutions rentables sans compromettre la qualité. Le prix de notre roulement d'orientation est compétitif, ce qui rend les roulements d'orientation sans engrenage une option attrayante en termes de rapport qualité-prix.

FAQ sur le roulement d'orientation sans engrenage

Q Quels matériaux sont couramment utilisés dans la construction des roulements d'orientation sans engrenage ?

Les roulements d'orientation sans engrenage sont généralement fabriqués en acier de haute qualité, comme l'acier chrome-molybdène ou l'acier inoxydable, pour offrir résistance, durabilité et résistance à la corrosion. Le choix du matériau dépend de facteurs tels que la capacité de charge, les conditions de fonctionnement et les considérations de coût.
Q Les roulements d'orientation sans engrenage sont-ils sujets à la corrosion ?

Bien que le petit anneau d'orientation puisse être sensible à la corrosion s'il n'est pas correctement protégé, l'utilisation de matériaux résistants à la corrosion et de traitements de surface appropriés peut améliorer considérablement leur résistance à la rouille et à la corrosion. Un entretien régulier et une lubrification sont également importants pour prévenir la corrosion et garantir des performances optimales.
Q Comment choisir la taille et le type appropriés de roulement d'orientation sans engrenage pour mon application ?

La sélection du roulement d'orientation sans engrenage approprié implique de prendre en compte des facteurs tels que les exigences de charge, les conditions de fonctionnement (y compris la vitesse et la température), les limitations d'espace d'installation et la durée de vie requise. Il est recommandé de consulter des fabricants ou des professionnels de l'ingénierie spécialisés dans les roulements d'orientation pour garantir une sélection appropriée en fonction des paramètres spécifiques de votre application.
