Contrôler strictement la qualité des couronnes d'orientation ZZ

La qualité ZZ possède deux certifications reconnues, l'une est ISO9001:2008, l'autre est notre système de contrôle qualité interne.

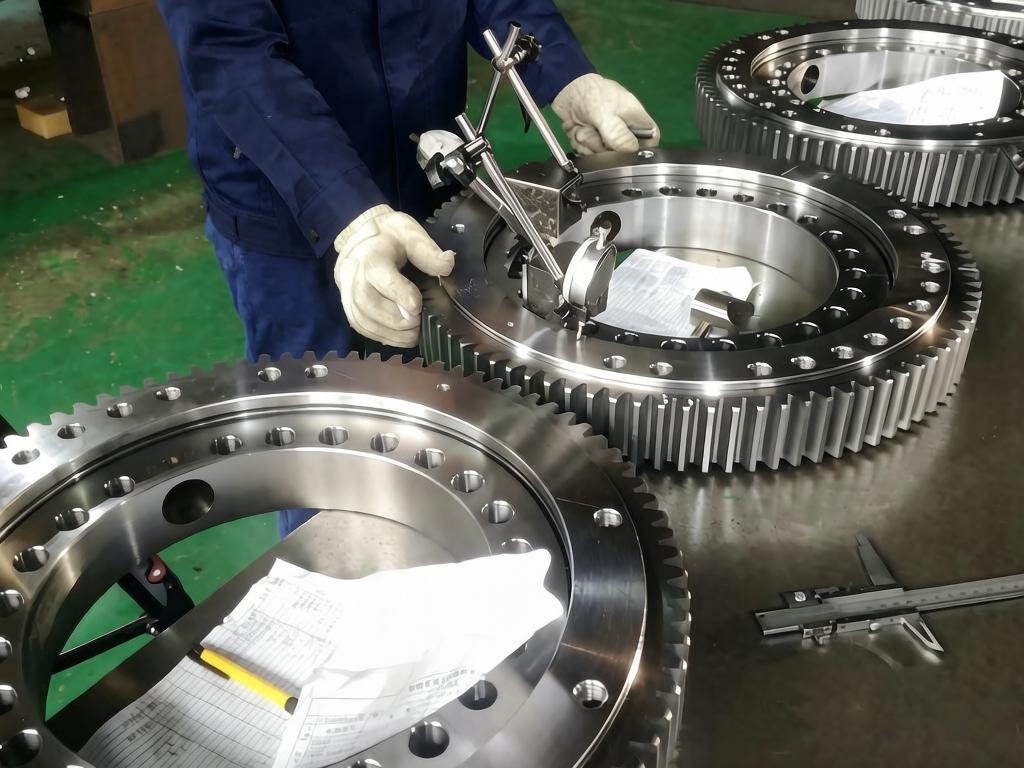

Inspection de l'acier de forge des couronnes d'orientation

ZZ sélectionne le meilleur fabricant d'acier de forge - Masteel en Chine. Des inspections sont effectuées à chaque étape de la fabrication.

La plupart des clients choisissent 50Mn, 42CrMo, S48C,

Matériau	C	Si	Mn	S	P	Cr	Ni	Cu
50Mn	0.48-0.56	0.17-0.37	0.70-1.00	≤0.035	≤0.035	≤0.25	≤0.30	≤0.25
Matériau	C	Si	Mn	S	P	Cr	Ni	Mo
42CrMo	0.38-0.45	0.17-0.37	0.50-0.80	≤0.035	≤0.035	0.90-1.20	≤0.30	0.15-0.25

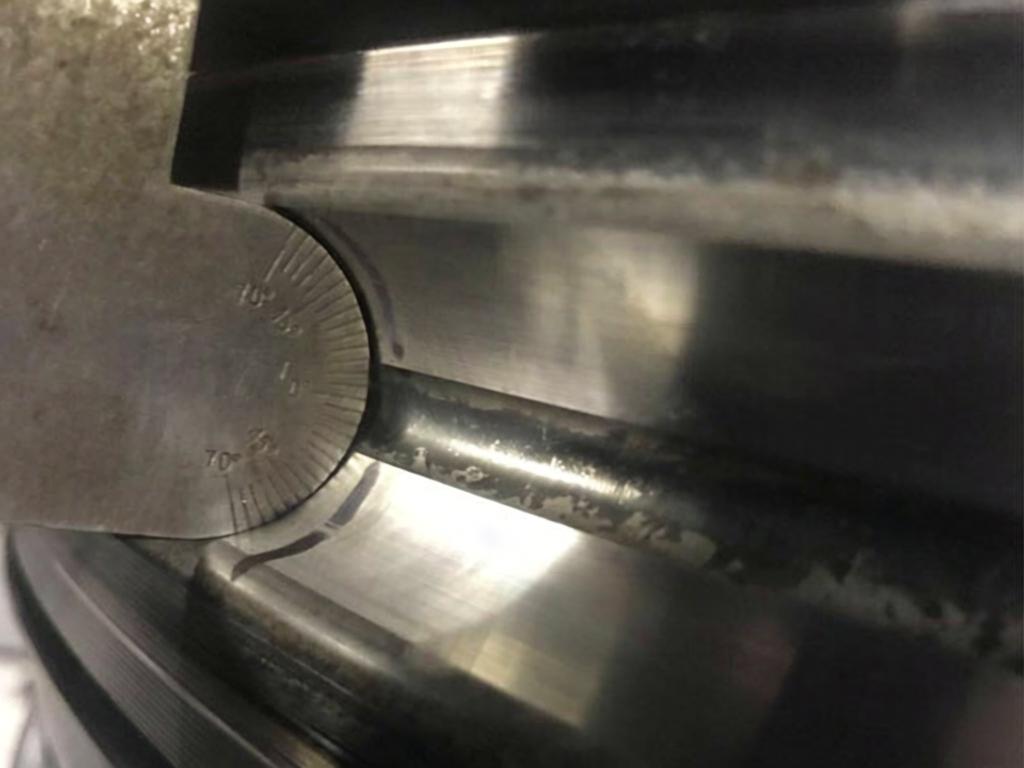

Inspection du processus des couronnes d'orientation

Billes en acier et rouleaux : les billes et les rouleaux sont importants pour la couronne d'orientation, ils ont une forte influence sur la durée de vie du produit. La qualité des billes et rouleaux ZZ est prouvée depuis plusieurs décennies.

Joint : le joint que nous choisissons est anticorrosion et résistant à la traction

Huile de graisse : nous utilisons uniquement la marque célèbre : Exxon Mobil Grease

Traitement de durcissement : la trempe et le revenu sont effectués sur chaque pièce avec HB207-269. Nous effectuons un traitement de durcissement de l'engrenage selon les exigences du client avec HRC52±4 et HRC55-61 pour la piste de roulement.

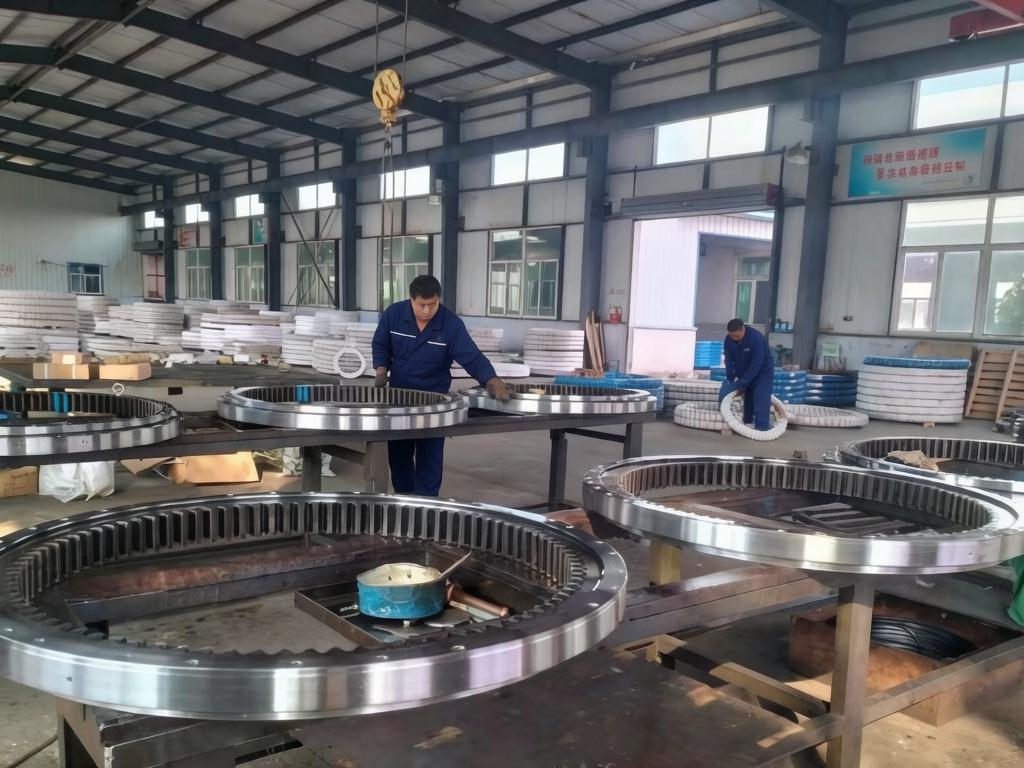

Inspection de l'assemblage des couronnes d'orientation

L'inspection de l'assemblage du produit est la dernière et la plus importante étape avant que le produit ne quitte notre usine. Elle doit garantir que les couronnes d'orientation sont qualifiées avant de quitter l'usine. Pour cette raison, notre entreprise a prévu 5 inspecteurs à la dernière étape. Les principaux contrôles comprennent les dimensions, la dureté de la matrice du matériau, la dureté de trempe des dents, la dureté de trempe de la piste de roulement, le jeu axial et radial, le faux-rond de face, le point maximum de faux-rond des dents, la quantité de billes chargées, la surface du produit exempte de fissures et de rayures, etc.

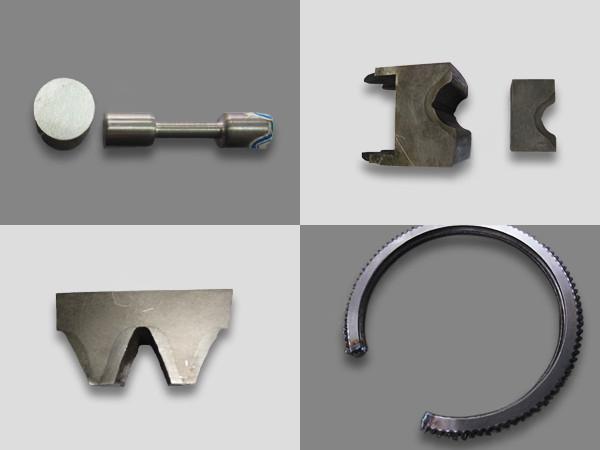

Contrôle qualité des couronnes d'orientation ZZ

La profondeur de couche durcie effective

1. Afin de garantir que la profondeur de couche durcie effective de la trempe de la piste de roulement atteigne le tableau suivant, nous coupons régulièrement la piste de roulement de la couronne d'orientation pour inspecter la profondeur réelle de la couche durcie effective, et nous coupons également le produit selon les exigences du client et l'envoyons à un laboratoire tiers pour inspection.

Taille des billes	≤30mm	＞30-40mm	＞40-50mm	＞50mm
Profondeur de durcissement	≥3.0mm	≥3.5mm	≥4.0mm	≥5.0mm

2. Nous coupons également la couronne d'orientation pour vérifier la profondeur durcie effective des dents afin d'atteindre le tableau suivant et coupons la matière première pour vérifier les propriétés mécaniques, notamment la résistance à la traction, la limite d'élasticité et l'allongement.

Module d'engrenage	≤6	＞6-12	＞12-18	＞18-25
Profondeur de la surface de la dent	≥1.2mm	≥2.2m	≥3.2mm	≥4.0mm
Profondeur du pied de dent	≥0.6mm	≥1.2mm	≥1.5mm	≥2.0mm
