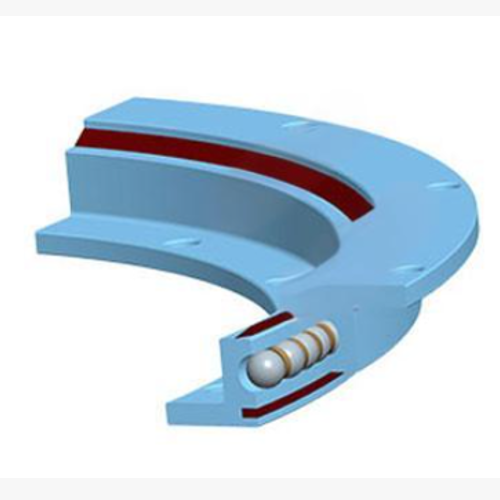

Couronne d'orientation à bride et couronne légère

Name: Flange Slewing Bearing & Light Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

Roulement à bride et roulement léger d'orientation. Comparé au roulement d'orientation de type normal, le roulement d'orientation à bride a un poids moindre mais une flexibilité identique lors de la rotation. Ainsi, lorsque les machines ont des limites d'espace et de poids, le roulement d'orientation à bride est le meilleur choix. Lors de la fabrication de ce type de roulement, le contrôle qualité clé est le faux-rond de la surface. Les ingénieurs ZZ possèdent une riche expérience de ce problème. Nous recevons régulièrement des commandes de clients allemands, espagnols, suédois et français, ce qui prouve la stabilité de la qualité.

Contacter ZZ 

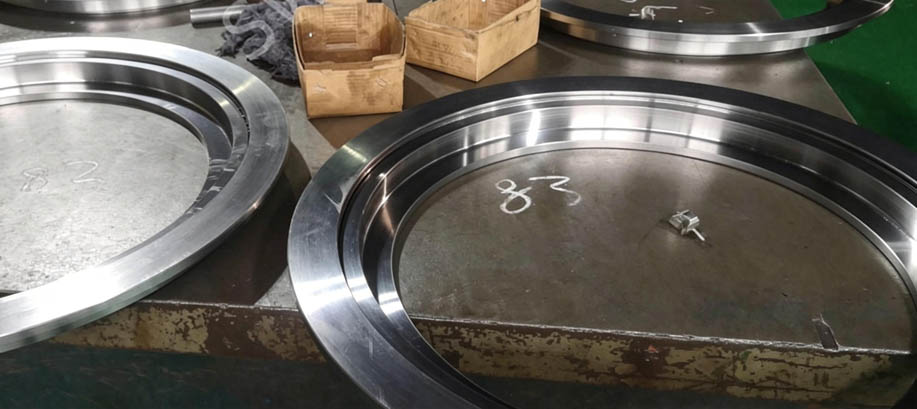

Caractéristiques et avantages du roulement à bride et du roulement léger d'orientation

Étant donné que la déformation globale du roulement d'orientation à bride que nous produisons est très faible et que la qualité du produit est stable, nous recevons souvent des commandes répétées d'anciens clients européens.

Nous pouvons produire des roulements à bride qui satisfont les clients européens parce que nous disposons d'une technologie de traitement des brides mature. D'une manière générale, notre traitement de durcissement des chemins de roulement est une trempe par induction à moyenne fréquence. La contrainte interne importante générée par la fusion à différence de température ne peut pas être éliminée en raison de la grande taille de la bride mais de la petite section transversale, ce qui entraîne une déformation excessive.

Afin de résoudre ce problème de déformation, nous avons ajusté le processus de production – ajusté la butée de tournage après la trempe, de sorte que la quantité de déformation soit réduite. Notre entreprise ajuste constamment le processus en fonction des différents produits pour répondre aux évolutions du marché.

Roulement d'orientation

Spécifications du roulement à bride et du roulement léger d'orientation







No.	Modèle	Dimensions de configuration			Dimensions de montage				Dimensions structurelles		Données d'engrenage			Poids (kg)
		Dimensions de configuration			Dimensions de montage				Dimensions structurelles		Données d'engrenage
		D	da	H	D1	D2	n1	n2	H1	h	B	Module	Z
1	ZZ-414N.20	518	326.5	56	490	375	8	12	46	10	46	5	67	28
2	ZZ-544N.20	648	445.2	56	620	505	10	16	46	10	46	6	76	39
3	ZZ-644N.20	748	547.2	56	720	605	12	18	46	10	46	6	93	46
4	ZZ-744N.20	848	649.2	56	820	705	12	20	46	10	46	6	110	52
5	ZZ-844N.20	948	737.6	56	920	805	14	20	46	10	46	8	94	62
6	ZZ-944N.20	1048	841.6	56	1020	905	16	22	46	10	46	8	107	65
7	ZZ-1094N.20	1198	985.6	56	1170	1055	16	24	46	10	46	8	125	80

No.	Modèle	Dimensions de configuration			Dimensions de montage				Dimensions structurelles		Données d'engrenage			Poids (kg)
		Dimensions de configuration			Dimensions de montage				Dimensions structurelles		Données d'engrenage
		D	d	H	D1	D2	n1	n2	H1	h	B	Module	Z
1	ZZ-414W.20	504	304	56	455	332	10	12	46	10	46	5	99	30
2	ZZ-544W.20	640.8	434	56	585	462	14	14	46	10	46	6	105	41
3	ZZ-644W.20	742.8	534	56	685	562	16	16	46	10	46	6	122	48
4	ZZ-744W.20	838.8	634	56	785	662	18	16	46	10	46	6	138	54
5	ZZ-844W.20	950.4	734	56	885	762	18	18	46	10	46	8	117	66
6	ZZ-944W.20	1046.4	834	56	985	862	20	18	46	10	46	8	129	71
7	ZZ-1094W.20	1198.4	984	56	1135	1012	22	20	46	10	46	8	148	83

No.	Modèle	Dimensions de configuration			Dimensions de montage				Dimensions structurelles		Poids (kg)
		Dimensions de configuration			Dimensions de montage				Dimensions structurelles
		D	d	H	D1	D2	n1	n2	H1	H2
1	ZZ-414.20	518	304	56	490	332	8	12	46	46	24
2	ZZ-544.20	648	434	56	620	462	10	14	46	46	31
3	ZZ-644.20	748	534	56	720	562	12	16	46	46	37
4	ZZ-744.20	848	634	56	820	662	12	16	46	46	42
5	ZZ-844.20	948	734	56	920	762	14	18	46	46	48
6	ZZ-944.20	1048	834	56	1020	862	16	20	46	46	54
7	ZZ-1094.20	1198	984	56	1170	1012	16	20	46	46	62
