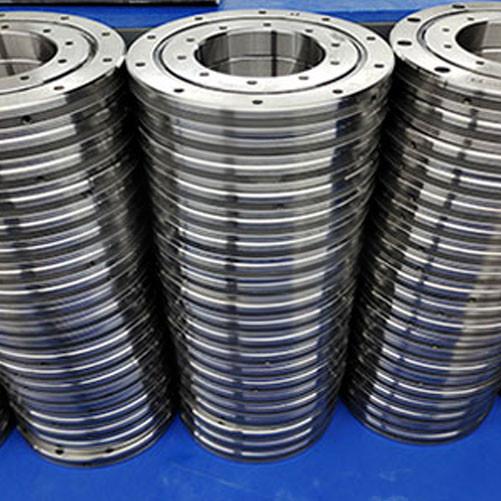

Couronne d'orientation à rouleaux croisés de haute précision

Name: High Precison Cross Roller Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

La couronne d'orientation à rouleaux croisés de haute précision peut supporter des charges axiales, radiales et de moment de basculement de différentes directions car les rouleaux intérieurs sont disposés verticalement et dans une rainure en V à 90°. Cette conception permet de minimiser les dimensions des bagues intérieure et extérieure et de conférer au roulement une rigidité et une précision élevées pouvant atteindre P5, P4, P2, ce qui en fait le choix optimal pour des applications telles que les robots industriels, les rotateurs, les tables rotatives de précision, les équipements médicaux et les équipements militaires.

Contacter ZZ 

Caractéristiques et avantages de la couronne d'orientation à rouleaux croisés de haute précision

Les couronnes d'orientation à rouleaux croisés de haute précision ont des exigences très strictes en matière de précision des équipements.

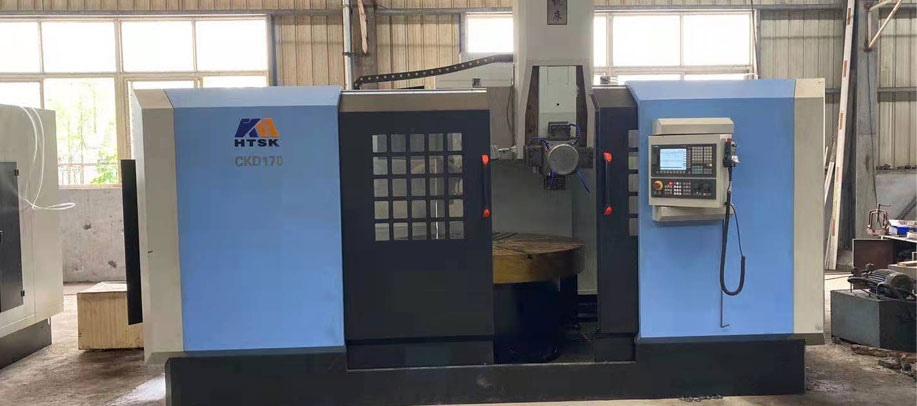

Seuls des équipements de haute précision qualifiés peuvent produire des couronnes d'orientation de haute précision. Pour cette raison, notre entreprise met régulièrement à jour les équipements clés pour la production de couronnes d'orientation tous les quelques années, y compris les équipements de chemins de roulement, les équipements de tours de précision.

Des équipements de haute précision, notre processus de production constamment mis à jour et des travailleurs de première ligne expérimentés garantissent que nos produits répondent toujours aux exigences des dessins en termes de précision.

Nous nous engageons à rechercher la perfection dans la rigueur, afin de garantir la satisfaction des clients pour chacun de nos produits.

Roulement d'orientation

Spécifications de la couronne d'orientation à rouleaux croisés de haute précision

Arbre	MODÈLE		DIMENSION				Dimensions de montage		CRBC		CAB		N.W
Arbre	AVEC CAGE	Plein complément	BAGUE INTÉRIEURE d	BAGUE EXTÉRIEURE D	LARGEUR B	Chanfrein	ds	Dh	Charge dynamique de base C (kN)	CRBC 4010 CRB 4010	Charge statique de base Co (kN)	CRBC 4010 CRB 4010	Kg
40	CRBC 5013	CRB 5013	40	65	10	03	44	54	4.28	5 14	5 98	8.04	0.15
50	CRBC 6013	CRB 6013	50	80	13	0.6	55	71	10.7	12.6	14.2	18.4	0.29
60	CRBC 7013	CRB 7013	60	90	13	0.6	64	81	11.6	14.6	15.4	21.5	0.33
70	CRBC 8016	CRB 8016	70	100	13	0.6	75	91	12.3	16.7	17	25.5	0.38
80	CRBC 9016	CRB 9016	80	120	16	06	86	107	18.2	25.5	24.3	37.5	0 74
90	CRBC10020	CRB 10020	90	130	16	1	98	118	19.4	28.6	25.9	42.1	0.81
100	CRBC11020	CRB 11020	100	150	20	1	108	134	31.5	45.1	39.4	61.1	1.45
110	CRBC12025	CRB 12025	110	160	20	1	118	144	33.5	50.7	41.2	66.7	1.56
120	CRBC13025	CAB 13025	120	180	25	1.5	132	164	47.7	70.5	59.9	95. 4	2.62
130	CRBC14025	CRB 14025	130	190	25	15	140	172	49.2	74.8	61	998	2.82
140	CRBC15025	CRB 15025	140	200	25	1.5	151	183	50.7	79.2	64.1	108	2.96
150	CRBC15025	CRB 15025	150	210	25	1.5	160	192	53.8	87.7	65	113	3.16
150	CRBC15030	CRB 15030	150	230	30	1.5	166	202	69.2	108	85.9	144	5.3
200	CRBC20025	CAB 20025	200	260	25	2	208	239	60.2	110	75.3	148	4
	CRBC20030	CRB 20030	200	280	30	2	218	262	108	178	133	234	6.7
	CRBC20035	CRB 20035	200	295	35	2	221	274	137	215	168	282	9.58
250	CRBC25025	CRB 25025	250	310	25	2.5	259	290	67.2	136	83.9	183	4.97
	CRBC25030	CRB 25030	250	330	30	2.5	265	310	116	208	146	283	8.1
	CRBC25040	CRB 25040	250	355	40	2.5	271	330	179	299	215	382	14.8
300	CRBC30025	CRB 30025	300	360	25	2.5	310	341	74	162	91.9	217	5.88
	CRBC30035	CRB 30035	300	395	35	2.5	318	372	163	299	205	408	13.4
	CRBC30040	CRB 30040	300	405	40	2.5	321	381	194	351	235	451	17.2
400	CRBC40035	CRB 40035	400	480	35	2.5	414	457	133	300	165	400	14.5
	CRBC40040	CRB 40040	400	510	40	2.5	423	483	222	455	270	590	23.5
	CRBC40070	CRB 40070	400	580	70	2.5	430	532	470	811	576	1060	72.4
500	CRBC50040	CRB 50040	500	600	40	2.5	517	573	211	497	259	648	26
	CRBC50050	CRB 50050	500	625	50	2.5	531	592	247	561	306	747	41.7
	CRBC50070	CRB 50070	500	680	70	2.5	530	633	536	1020	653	1330	86.1
600	CRBC60040	CRB 60040	600	700	40	3	621	676	231	581	287	774	30.6
	CRBC60070	CRB 60070	600	780	70	3	630	734	591	1230	700	1540	102
	CRBC600120	CRB 600120	600	870	120	3	643	817	1250	2210	1490	2800	274
700	CRBC70045	CRB 70045	700	815	45	3	730	785	250	681	301	917	46.5
	CRBC70070	CRB 70070	700	880	70	3	731	834	630	1390	766	1810	115
	CRBC700150	CRB 700150	700	1020	150	3	751	953	1660	3010	1980	3820	478
800	CRBC80070	CRB 80070	800	950	70	4	831	907	417	1090	513	1440	109
800	CRBC800100	CRB 800100	800	1030	100	4	840	972	936	2040	1140	2640	247
