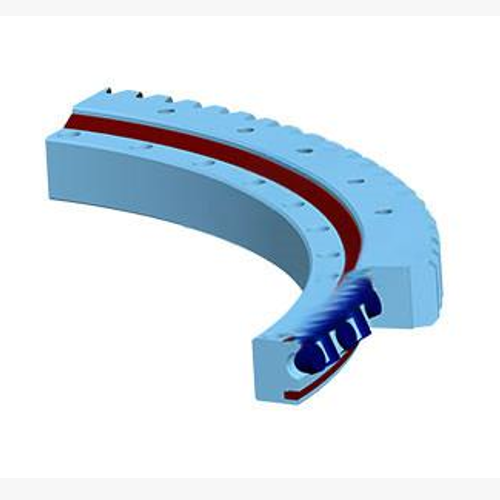

Łożysko wieńcowe z rolkami krzyżowymi

Name: Cross Roller Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

Łożysko wieńcowe z rolkami krzyżowymi ma elementy toczne ułożone krzyżowo pod kątem 90° w stosunku 1:1.

Ponieważ rolka przenosi obciążenie w jednym kierunku, a powierzchnia styku rolki jest większa niż kulki, moment obrotowy jest mniejszy niż w konstrukcji z kulkami, co zapewnia większą sztywność i wytrzymałość. Mimo że łożysko wieńcowe z rolkami krzyżowymi ma mniejszą nośność niż łożysko kulkowe przy tych samych rozmiarach elementów tocznych, to łożysko krzyżowe ma wyższą stabilność. Jako jeden z profesjonalnych dostawców łożysk obrotowych , ZZ może produkować łożyska wieńcowe z rolkami krzyżowymi w różnych rozmiarach od 100 mm do 2500 mm i często przygotowuje zapasy popularnych modeli.

Kontakt z ZZ 

Cechy i zalety łożyska wieńcowego z rolkami krzyżowymi

Klienci wybierają łożysko wieńcowe z rolkami krzyżowymi głównie ze względu na lepszą stabilność i dokładność podczas obrotu.

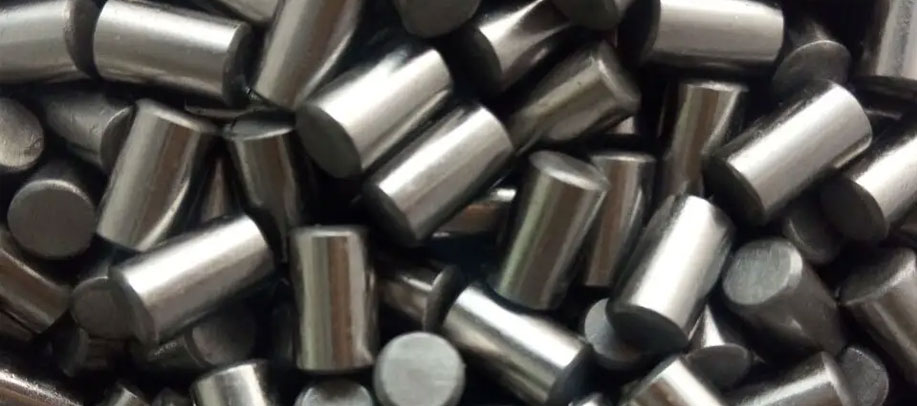

ZZ zwraca uwagę nie tylko na twardość bieżni, ale także na precyzję rolki, która często jest przez nas pomijana.

Precyzja rolki odgrywa ważną rolę w jakości łożyska wieńcowego z rolkami krzyżowymi.

ZZ kupuje je od firmy z wieloletnim doświadczeniem w produkcji precyzyjnych rolek, mimo że musimy ponieść wyższe koszty, to dlatego nasze łożysko wieńcowe z rolkami krzyżowymi ma lepszą jakość niż u innych firm.

Łożysko obrotowe

Specyfikacje łożyska wieńcowego z rolkami krzyżowymi







No.	Typ			Rozmiar konfiguracji			Rozmiar montażowy						Rozmiar konstrukcyjny			Dane przekładni (x=0,5)		Dane przekładni zewnętrznej)		Dane przekładni wewnętrznej		Waga (KG)
	Bez przekładni	Przekładnia zewnętrzna	Przekładnia wewnętrzna	D	d	H	D1	D2	n	d01 φ	dm1 M	L (Długość gwintu)	n1 (Ilość otworów smarowych)	H1	h	B	moduł	da	Z	da	Z
										d02 φ	dm2 M
1	110.25.500	111.25.500	113.25.500	602	398	75	566	434	20	18	M16	32	4	65	10	60	5	629	123	367	74	80
		112.25.500	114.25.500														6	628.8	102	368.4	62
2	110.25.560	111.25.560	113.25.560	662	458	75	626	494	20	18	M16	32	4	65	10	60	5	689	135	427	86	90
		112.25.560	114.25.560														6	688.8	112	428.4	72
3	110.25.630	111.25.630	113.25.630	732	528	75	696	564	24	18	M16	32	4	65	10	60	6	772.8	126	494.4	83	100
		112.25.630	114.25.630														8	774.4	94	491.2	62
4	110.25.710	111.25.710	113.25.710	812	608	75	776	644	24	18	M16	32	4	65	10	60	6	850.8	139	572.4	96	110
		112.25.710	114.25.710														8	854.4	104	571.2	72
5	110.28.800	111.28.800	113.28.800	922	678	82	878	722	30	22	M20	40	6	72	10	65	8	966.4	118	635.2	80	170
		112.28.800	114.28.800														10	968	94	634	64
6	110.28.900	111.28.900	113.28.900	1022	778	82	978	822	30	22	M20	40	6	72	10	65	8	1062.4	130	739.2	93	190
		112.28.900	114.28.900														10	1068	104	734	74
7	110.28.1000	111.28.1000	113.28.1000	1122	878	82	1078	922	36	22	M20	40	6	72	10	65	10	1188	116	824	83	210
		112.28.1000	114.28.1000														12	1185.6	96	820.8	69
8	110.28.1120	111.28.1120	113.28.1120	1242	998	82	1198	1042	36	22	M20	40	6	72	10	65	10	1298	127	944	95	230
		112.28.1120	114.28.1120														12	1305.6	106	940.8	79
9	110.32.1250	111.32.1250	113.32.1250	1390	1110	91	1337	1163	40	26	M24	48	5	81	10	75	12	1449.6	118	1048.8	88	350
		112.32.1250	114.32.1250														14	1453.2	101	1041.6	75
10	110.32.1400	111.32.1400	113.32.1400	1540	1260	91	1487	1313	40	26	M24	48	5	81	10	75	12	1605.6	131	1192.8	100	400
		112.32.1400	114.32.1400														14	1607.2	112	1195.6	86
11	110.32.1600	111.32.1600	113.32.1600	1740	1460	91	1687	1513	45	26	M24	48	5	81	10	75	14	1817.2	127	1391.6	100	440
		112.32.1600	114.32.1600														16	1820.8	111	1382.4	87
12	110.32.1800	111.32.1800	113.32.1800	1940	1660	91	1887	1713	45	26	M24	48	5	81	10	75	14	2013.2	141	1573.6	113	500
		112.32.1800	114.32.1800														16	2012.8	123	1574.4	99
13	110.40.2000	111.40.2000	113.40.2000	2178	1825	112	2110	1891	48	33	M30	60	8	100	12	90	16	2268.8	139	1734.4	109	900
		112.40.2000	114.40.2000														18	2264.4	123	1735.2	97
