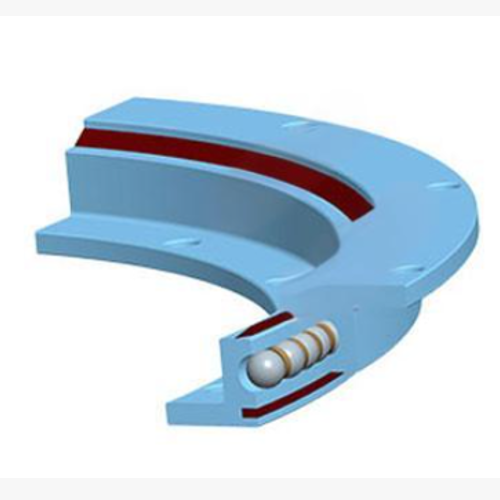

Łożysko obrotowe kołnierzowe i lekkie łożysko obrotowe

Name: Flange Slewing Bearing & Light Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

Łożysko Obrotowe Kołnierzowe i Lekkie Łożysko Obrotowe, w porównaniu z normalnym typem łożyska obrotowego, łożyska obrotowe z kołnierzem mają mniejszą wagę, ale tę samą elastyczność podczas obrotu, dlatego gdy maszyny mają ograniczenia przestrzeni i wagi, łożysko obrotowe z kołnierzem jest najlepszym wyborem. Przy produkcji tego rodzaju łożyska obrotowego kluczową kontrolą jakości jest bicie powierzchni, inżynierowie ZZ mają bogate doświadczenie w takich problemach, regularnie otrzymujemy zamówienia od klientów z Niemiec, Hiszpanii, Szwecji, Francji, co pomaga potwierdzić stabilność jakości.

Kontakt z ZZ 

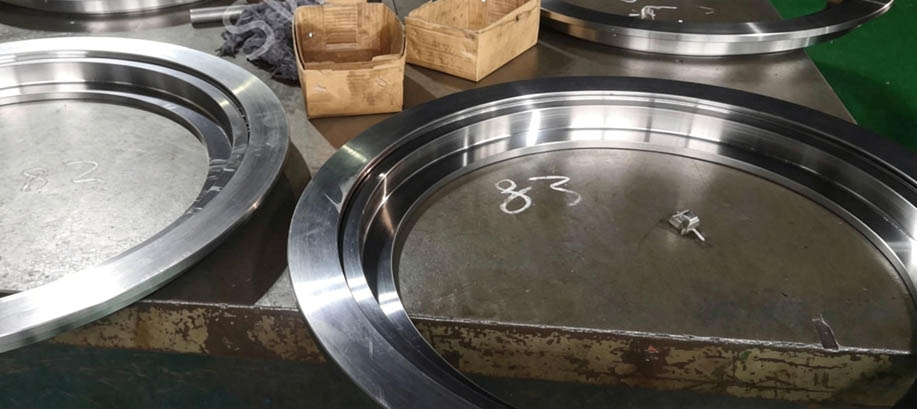

Cechy i Zalety Łożyska Obrotowego Kołnierzowego i Lekkiego Łożyska Obrotowego

Ze względu na bardzo małe odkształcenie ogólne produkowanego przez nas łożyska obrotowego kołnierzowego oraz stabilną jakość produktu, często otrzymujemy powtarzane zamówienia od starych europejskich klientów.

Możemy produkować łożyska obrotowe kołnierzowe spełniające wymagania europejskich klientów, ponieważ posiadamy dojrzałą technologię obróbki kołnierzy. Ogólnie rzecz biorąc, obróbka hartownicza bieżni naszego produktu to hartowanie średniej częstotliwości, a duże naprężenia wewnętrzne powstające w wyniku fuzji różnic temperatur nie mogą wyeliminować naprężeń wewnętrznych ze względu na duży rozmiar kołnierza, ale małe pole przekroju poprzecznego, co skutkuje nadmiernym odkształceniem.

Aby rozwiązać ten problem odkształceń, dostosowaliśmy proces produkcyjny – dostosowaliśmy zatrzymanie toczenia po hartowaniu, tak aby wielkość odkształcenia została zmniejszona. Nasza firma stale dostosowuje proces w zależności od różnych produktów, aby sprostać zmianom produktów na rynku.

Łożysko obrotowe

Specyfikacje Łożyska Obrotowego Kołnierzowego i Lekkiego Łożyska Obrotowego







No.	Model	Rozmiar konfiguracji			Rozmiar montażowy				Rozmiar konstrukcyjny		Dane koła zębatego			Waga kg
		Rozmiar konfiguracji			Rozmiar montażowy				Rozmiar konstrukcyjny		Dane koła zębatego
		D	da	H	D1	D2	n1	n2	H1	h	B	Moduł	Z
1	ZZ-414N.20	518	326.5	56	490	375	8	12	46	10	46	5	67	28
2	ZZ-544N.20	648	445.2	56	620	505	10	16	46	10	46	6	76	39
3	ZZ-644N.20	748	547.2	56	720	605	12	18	46	10	46	6	93	46
4	ZZ-744N.20	848	649.2	56	820	705	12	20	46	10	46	6	110	52
5	ZZ-844N.20	948	737.6	56	920	805	14	20	46	10	46	8	94	62
6	ZZ-944N.20	1048	841.6	56	1020	905	16	22	46	10	46	8	107	65
7	ZZ-1094N.20	1198	985.6	56	1170	1055	16	24	46	10	46	8	125	80

No.	Model	Rozmiar konfiguracji			Rozmiar montażowy				Rozmiar konstrukcyjny		Dane koła zębatego			Waga kg
		Rozmiar konfiguracji			Rozmiar montażowy				Rozmiar konstrukcyjny		Dane koła zębatego
		D	d	H	D1	D2	n1	n2	H1	h	B	Moduł	Z
1	ZZ-414W.20	504	304	56	455	332	10	12	46	10	46	5	99	30
2	ZZ-544W.20	640.8	434	56	585	462	14	14	46	10	46	6	105	41
3	ZZ-644W.20	742.8	534	56	685	562	16	16	46	10	46	6	122	48
4	ZZ-744W.20	838.8	634	56	785	662	18	16	46	10	46	6	138	54
5	ZZ-844W.20	950.4	734	56	885	762	18	18	46	10	46	8	117	66
6	ZZ-944W.20	1046.4	834	56	985	862	20	18	46	10	46	8	129	71
7	ZZ-1094W.20	1198.4	984	56	1135	1012	22	20	46	10	46	8	148	83

No.	Model	Rozmiar konfiguracji			Rozmiar montażowy				Rozmiar konstrukcyjny		Waga kg
		Rozmiar konfiguracji			Rozmiar montażowy				Rozmiar konstrukcyjny
		D	d	H	D1	D2	n1	n2	H1	H2
1	ZZ-414.20	518	304	56	490	332	8	12	46	46	24
2	ZZ-544.20	648	434	56	620	462	10	14	46	46	31
3	ZZ-644.20	748	534	56	720	562	12	16	46	46	37
4	ZZ-744.20	848	634	56	820	662	12	16	46	46	42
5	ZZ-844.20	948	734	56	920	762	14	18	46	46	48
6	ZZ-944.20	1048	834	56	1020	862	16	20	46	46	54
7	ZZ-1094.20	1198	984	56	1170	1012	16	20	46	46	62
