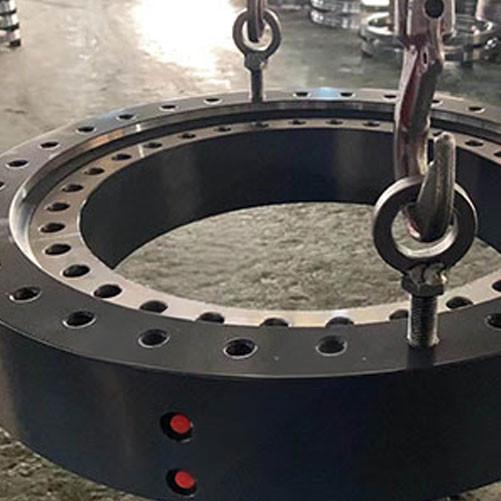

Łożysko obrotowe kulkowe dwurzędowe

Name: Double Row Ball Slewing Bearing
Brand: ZZ Bearing (Shanghai) Co., Ltd

Dwurzędowe łożysko toczne z kulami do obrotu zwykle zawiera elementy toczne tego samego rozmiaru oraz elementy toczne o różnych rozmiarach. Ciężkie łożysko toczne z kulami do obrotu składa się z dwóch rzędów kul, które mogą przenosić znacznie większe obciążenia osiowe, promieniowe i momenty wywracające, co jest szeroko stosowane w ciężkim sprzęcie, takim jak maszyny górnicze i duże żurawie gąsienicowe. Jako jeden z profesjonalnych producentów łożysk obrotowych , dwurzędowe łożysko obrotowe ZZ zostało zamontowane na wielu maszynach klientów i zyskało wysoką reputację wśród użytkowników końcowych, ponieważ pomagamy użytkownikom końcowym maksymalizować wydajność ich maszyn oraz zapewniamy terminowe i skuteczne wsparcie serwisowe i techniczne dla łożyska tocznego z kulami.

Kontakt z ZZ 

Cechy i zalety dwurzędowego łożyska tocznego z kulami do obrotu

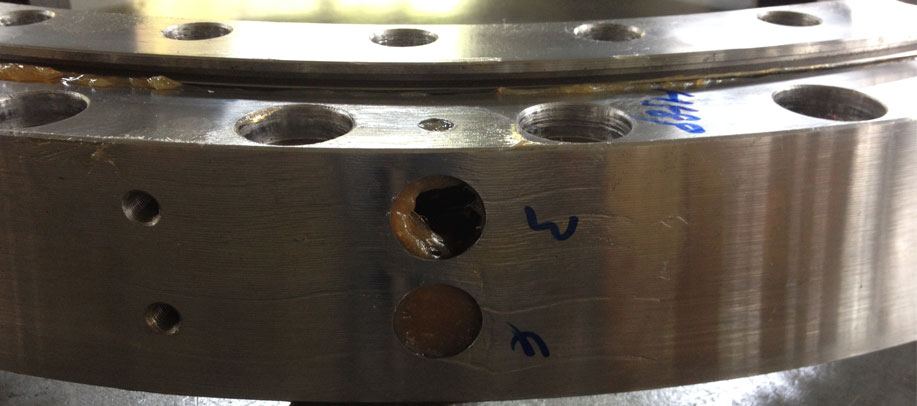

Cechy i zalety łożyska tocznego dwurzędowego kulkowego

ZZ zaleca klientom wybór dwurzędowego łożyska obrotowego w zależności od wymagań klienta dotyczących nośności łożyska.

Dwurzędowe łożysko toczne z kulami do obrotu może wytrzymać większe obciążenia osiowe, odpowiednie obciążenia promieniowe i momenty wywracające. W porównaniu z trzyrzędowymi łożyskami obrotowymi, dwurzędowe łożysko obrotowe może obniżyć koszty zakupu dla klientów.

Trzyrzędowe łożysko toczne z rolkami do obrotu spełnia wymagania małych rozmiarów i dużego obciążenia. Jednak gdy mimośród obciążenia osiowego jest stosunkowo mały, nośność trzyrzędowego łożyska obrotowego jest bogata, a koszt stosunkowo wysoki. Inżynierowie naszej firmy posiadają silne zdolności projektowe produktów, prosimy o kontakt, jeśli potrzebujesz dwurzędowego łożyska obrotowego.

Zastosowanie dwurzędowego łożyska tocznego z kulami do obrotu

Dwurzędowe łożysko obrotowe jest rodzajem łożyska obrotowego stosowanego na dźwigach okrętowych. Na statkach zazwyczaj znajdują się 4 sztuki łożysk obrotowych, które dzielą operacje załadunku i rozładunku statku, a żywotność zwykle wynosi 6-10 lat. Dlatego bardzo ważne jest zapewnienie niezawodności i trwałości łożysk obrotowych.

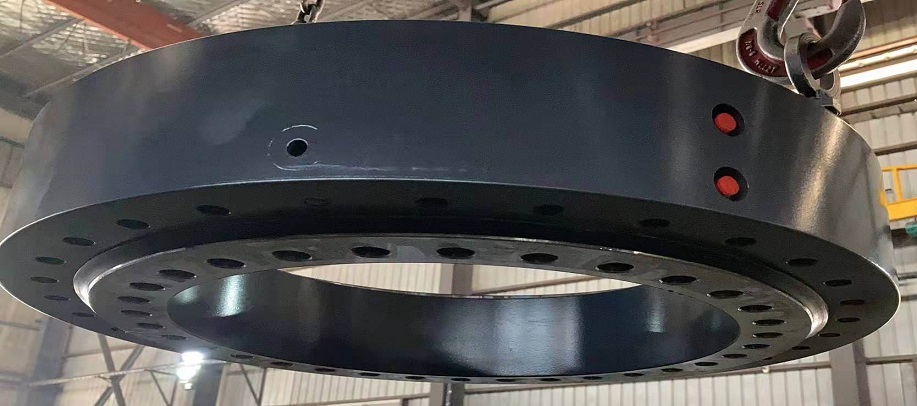

Zastosowanie łożyska tocznego dwurzędowego kulkowego

Cechą charakterystyczną łożysk obrotowych morskich jest wysoka elastyczność i stosunkowo wysoka prędkość obrotowa, a obciążenie wynosi zwykle 15-30 ton, dlatego szeroko stosowane są łożyska kulkowe czteropunktowe. Jakie są jednak cechy konstrukcyjne i zalety jedno- i dwurzędowych łożysk kulkowych?

Po pierwsze, wysokość

jednorzędowego łożyska tocznego z kulami do obrotu powinna być wysoka, a stalowa kula powinna mieć 60-70 mm, aby zapewnić odpowiednią nośność i lepszą szczelność. We wczesnym okresie użytkowania łożyska zastosowanie jest bardzo wysokie, a opinie użytkowników są dobre. Cechą charakterystyczną jest wysoka wysokość i powiększone stalowe kule, co poprawia sztywność i wytrzymałość łożyska i jest bardzo dobrym wyborem. Dwurzędowe łożysko kulkowe opiera się na uwzględnieniu elastyczności łożyska obrotowego oraz kwestiach konstrukcyjnych, które zwiększono, aby zmniejszyć nadmierne zmęczenie bieżni i stalowej kuli, poprawiając w ten sposób żywotność i stabilność łożyska obrotowego. Rozważania projektowe są doskonałe, ale proces aplikacji ma wady, a siła na bieżni czasami wykazuje mimośrodowość.

Łącząc łożyska obrotowe obu konstrukcji, ponieważ punkty wyjścia są nieco różne, obie mają dobrą i stabilną historię na dźwigach okrętowych. Z opinii wynika, że zalety i wady nie są oczywiste, a obie konstrukcje są nadal dobrym wyborem. Oczywiście cena dwurzędowych łożysk obrotowych jest znacznie wyższa niż jednorzędowych łożysk obrotowych.

Wymagania montażowe dla dwurzędowych łożysk obrotowych

Zapewnij czystość:

Przed montażem upewnij się, że powierzchnie montażowe i współpracujące elementy są czyste i wolne od zanieczyszczeń, brudu lub innych substancji, które mogłyby wpłynąć na działanie łożyska.

Właściwe ustawienie:

Zapewnij dokładne ustawienie dwurzędowego łożyska obrotowego względem współpracujących elementów. Nieprawidłowe ustawienie może prowadzić do zwiększonego naprężenia, przedwczesnego zużycia i skrócenia żywotności łożyska.

Specyfikacje momentu dokręcania:

Postępuj zgodnie z zalecanymi przez producenta specyfikacjami momentu dokręcania śrub montażowych. Nadmierne dokręcenie może spowodować nadmierne napięcie wstępne, podczas gdy zbyt słabe dokręcenie może prowadzić do luzów i nieprawidłowego ustawienia.

Smarowanie:

Nałóż odpowiedni środek smarny na powierzchnie dwurzędowego łożyska kulkowego podczas montażu. Postępuj zgodnie z zaleceniami producenta dotyczącymi rodzaju i ilości środka smarnego. Odpowiednie smarowanie pomaga zmniejszyć tarcie, zminimalizować zużycie i skutecznie odprowadzać ciepło.

Specyfikacje dwurzędowego łożyska tocznego z kulami do obrotu

Łożysko obrotowe

Model





No.	Dane koła zębatego	Rozmiar konfiguracji			Rozmiar montażowy						Rozmiar konstrukcyjny		Masa kg				Moduł
		Rozmiar konfiguracji			Rozmiar montażowy						Rozmiar konstrukcyjny		Masa kg
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	Najczęściej zadawane pytania dotyczące dwurzędowych łożysk obrotowych	Da	Z
1	ZZ-476.25	565	382	98	540	410	24	17	24	17	88	10	60	5	595	117	88
2	ZZ-576.20	670	470	92	640	508	18	17	18	17	83	9	60	5	695	136	110
3	ZZ-691.25	785	590	99	753	628	21	36	21	36	89	10	89	10	836	81	138
4	ZZ-968.22	1042	893	92	1015	922	30	17	30	17	83	9	76	8	1080	133	155
5	ZZ-1215.25	1330	1095	108	1290	1135	48	23	48	23	98	10	90	10	1378	136	345
6	ZZ-1248.40	1414	1085	144	1359	1139	44	28	44	28	135	9	115	12	1474	120	500
7	ZZ-1578.40	1744	1433	156	1671	1485	60	28	60	28	140	16	140	16	1805	109	910

No.	Dane koła zębatego	Rozmiar konfiguracji			Rozmiar montażowy						Rozmiar konstrukcyjny		Masa kg				Moduł
		Rozmiar konfiguracji			Rozmiar montażowy						Rozmiar konstrukcyjny		Masa kg
		D	d	H	D1	D2	n1	φ	n2	φ2	H1	h	B	Najczęściej zadawane pytania dotyczące dwurzędowych łożysk obrotowych	da	Z
1	ZZ-755.25	875	628	104	823	675	40	26	40	26	95	9	81	10	582	59	200
2	ZZ-888.22	982	792	97	944	826	36	22	36	22	87	10	80	8	754	95	170
3	ZZ-1088.20	1172	1010	97	1134	1040	36	17	36	17	88	9	80	10	962	97	175
4	ZZ-1100.25	1196	1010	110	1160	1040	36	31	36	31	96	14	90	10	963.5	98	240
5	ZZ-1222.25	1345	1115	108	1290	1150	40	21	40	21	98	10	88	10	1061.6	108	360
6	ZZ-1350.30	1470	1230	108	1425	1270	48	34	48	34	98	10	90	12	1179	100	365

Czym różni się dwurzędowe łożysko obrotowe od jednorzędowego łożyska obrotowego?

Q Łożysko toczne z kulami do obrotu różni się od jednorzędowego łożyska obrotowego pod względem budowy i nośności. Oto kluczowe różnice między nimi:

Budowa: Jednorzędowe łożysko obrotowe składa się z jednego rzędu elementów tocznych (zwykle kulek lub rolek) umieszczonych między dwoma pierścieniami. Natomiast dwurzędowe łożysko obrotowe ma dwa rzędy elementów tocznych, każdy rząd umieszczony między dwoma pierścieniami. Taki układ zapewnia zwiększoną nośność i lepszą stabilność.

Nośność: Dzięki obecności dwóch rzędów elementów tocznych, dwurzędowe łożysko obrotowe z kulami może przenosić znacznie wyższe obciążenia osiowe, promieniowe i momenty niż jednorzędowe łożysko obrotowe. Dodatkowy rząd elementów tocznych równomierniej rozkłada obciążenie, co skutkuje zwiększoną zdolnością do przenoszenia obciążeń.

Sztywność i stabilność: Konfiguracja dwurzędowa poprawia sztywność i stabilność łożyska obrotowego. Zapewnia zwiększoną odporność na odkształcenia i ugięcie pod dużymi obciążeniami.

Czy dwurzędowe łożyska obrotowe mogą być dostosowywane do konkretnych zastosowań?
Q Tak, dwurzędowe łożysko toczne z kulami do obrotu może być dostosowane do spełnienia specyficznych wymagań aplikacji. Personalizacja pozwala na adaptację konstrukcji łożyska, rozmiaru, nośności, opcji uszczelnienia, smarowania i innych cech do unikalnych potrzeb różnych branż i zastosowań.

Jak określić odpowiedni rozmiar dwurzędowego łożyska obrotowego dla mojego zastosowania?
Q Wymagania dotyczące obciążenia: Określ maksymalne obciążenia osiowe, promieniowe i momenty, które łożysko obrotowe będzie musiało przenosić w Twoim zastosowaniu. Obejmuje to zarówno obciążenia statyczne, jak i dynamiczne. Kluczowe jest dokładne obliczenie obciążeń, aby upewnić się, że łożysko poradzi sobie z przewidywanymi siłami.

Warunki pracy: Weź pod uwagę warunki pracy, takie jak prędkość, temperatura i czynniki środowiskowe. Wyższe prędkości lub ekstremalne temperatury mogą wymagać specjalnych rozważań przy wyborze łożyska.

Przestrzeń montażowa: Oceń dostępną przestrzeń do montażu łożyska obrotowego. Weź pod uwagę średnicę zewnętrzną, średnicę wewnętrzną i ogólne wymiary łożyska, aby upewnić się, że mieści się w wyznaczonym obszarze.

Geometria łożyska: Ciężkie łożysko toczne z kulami do obrotu występuje w różnych geometriach i projektach. Oceń dostępne opcje geometrii i wybierz tę, która najlepiej odpowiada wymaganiom Twojego zastosowania.

Jakie są zalecane praktyki konserwacji dwurzędowych łożysk obrotowych?
Q What are the recommended maintenance practices for double row slewing bearings?

Regularne inspekcje: Przeprowadzaj regularne inspekcje wizualne łożyska tocznego dwurzędowego, aby sprawdzić oznaki zużycia, uszkodzeń lub korozji. Zwracaj uwagę na nienormalny hałas, wibracje lub zmiany temperatury, które mogą wskazywać na potencjalne problemy.

Konserwacja smarowania: Monitoruj stan smarowania i uzupełniaj lub wymieniaj smar w razie potrzeby. Upewnij się, że interwały i ilości smarowania są zgodne z zaleceniami producenta.

Szczelność uszczelek: Regularnie sprawdzaj uszczelki i uszczelnienia, aby upewnić się, że przegub kulkowy jest nienaruszony i zapewnia skuteczną ochronę przed zanieczyszczeniami. Niezwłocznie wymieniaj uszkodzone lub zużyte uszczelki.

Rozkład obciążenia: Okresowo sprawdzaj śruby montażowe i połączenia, aby upewnić się, że pozostają mocne i bezpieczne. Nierównomierne obciążenie lub luźne połączenia mogą prowadzić do koncentracji naprężeń i przedwczesnego zużycia.

Uwagi dotyczące środowiska: Jeśli łożysko toczne dwurzędowe pracuje w trudnych lub ekstremalnych warunkach, podejmij dodatkowe środki ostrożności. Na przykład w środowiskach korozyjnych rozważ zastosowanie powłok lub materiałów odpornych na korozję oraz wdrożenie odpowiednich środków uszczelniających.
